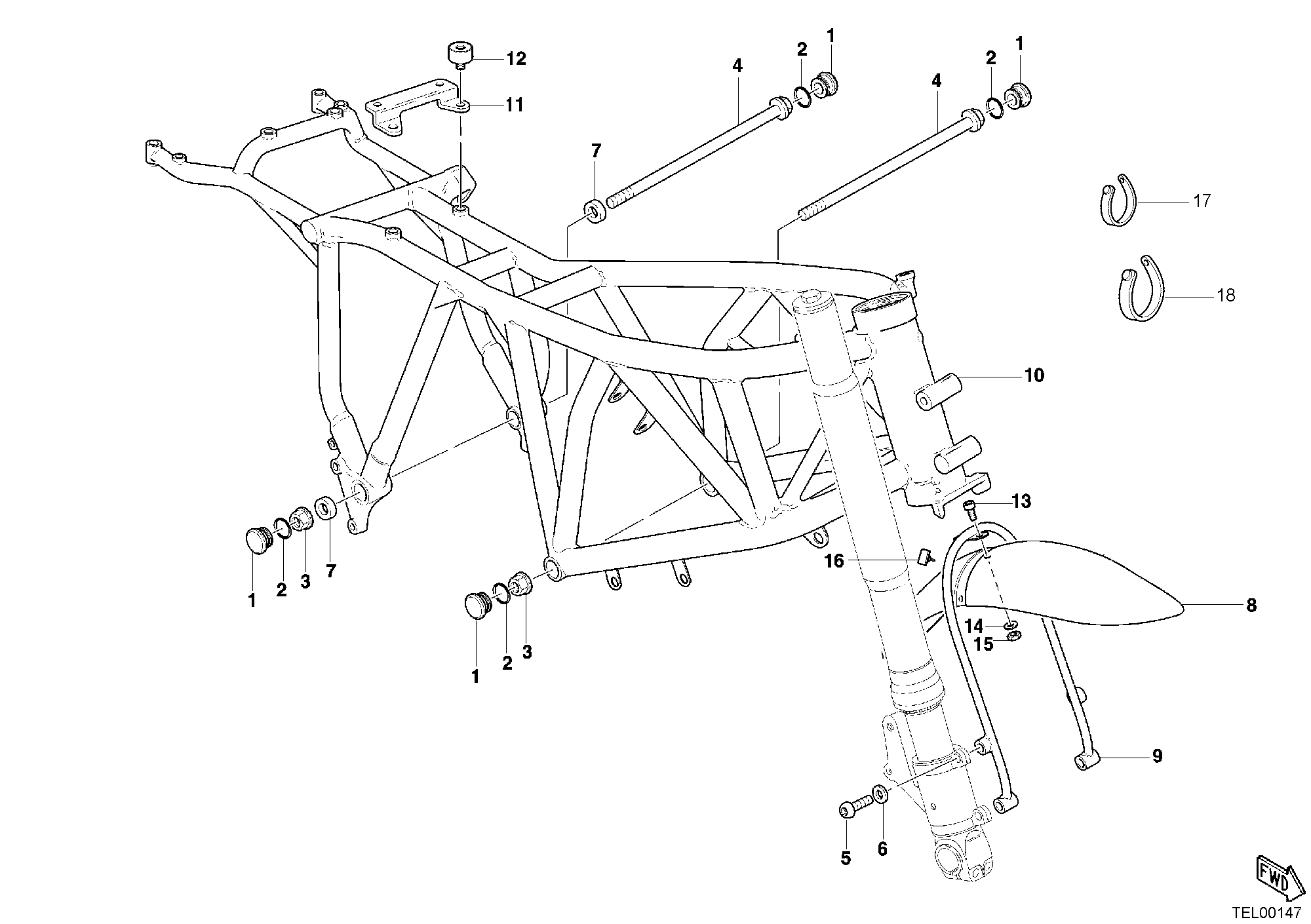

18 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 87310411A | Bouchon | 4 |
| 2 | 938233075 | Joint torique 18.72X2.62 | 4 |
| 3 | 74840021A | Écrou M12 | 2 |
| 4 | 77912131A | Vis | 2 |
| 5 | 77510221A | Vis tbei M6X25 | 4 |
| 6 | 85250081A | Rondelle | 4 |
| 7 | 71311741A | Entretoise | 2 |
| 8 | 56410331AA | Garde-Boue avant | 1 |
| 9 | 82913161A | Support Garde-Boue avant | 1 |
| 10 | 47010512A | Cadre | 1 |
| 11 | 82712181A | Plaque | 1 |
| 12 | 70010341A | Joint en caoutchouc Anti-Vibration | 2 |
| 13 | 800059572 | Vis tsei M5X0,8X10 | 2 |
| 14 | 85250071A | Rondelle | 2 |
| 15 | 74940031A | Ecrou | 2 |
| 16 | 86610361A | Tampon caoutchouc | 2 |
| 17 | 74110121A | Collier caoutchouc 62Mm | 4 |
| 18 | 74110131A | Collier caoutchouc 82Mm | 2 |
