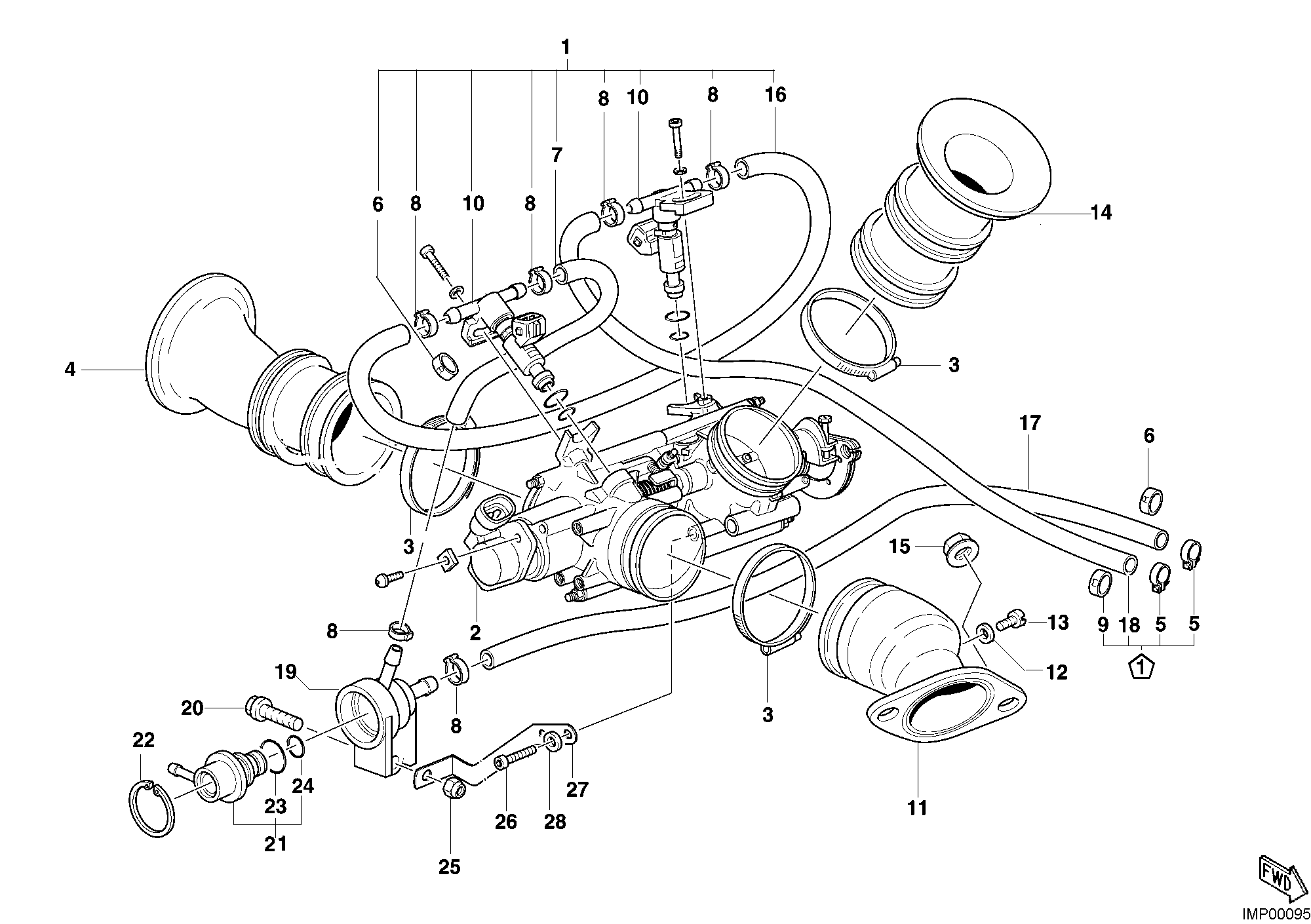

28 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 28240301A | Corps papillon | 1 |
| 2 | 28440021A | Potentiometre | 1 |
| 3 | 74140421A | Collier 40/60 mm | 4 |
| 4 | 80110251A | Manchon aspiration corps filtr | 1 |
| 5 | 74140041A | Collier | 2 |
| 6 | 74140411A | Collier R | 1 |
| 7 | 59011331A | Tuyau | 1 |
| 8 | 28740241B | Collier click 16.8mm | 6 |
| 9 | 74140401A | Collier M | 1 |
| 10 | 28040071A | Injector | 2 |
| 11 | 13710032B | Canalisation aspiration | 2 |
| 12 | 025070223 | Joint aluminium | 2 |
| 13 | 77650322A | Vis Tc M5X8 | 2 |
| 14 | 80110261A | Manchon aspiration corps filtr | 1 |
| 15 | 74840341A | Écrou M8 | 4 |
| 16 | 59011321A | Tuyau | 1 |
| 17 | 59011821A | Tuyau | 1 |
| 18 | 59011301A | Tuyau | 1 |
| 19 | 83010912A | Support | 1 |
| 20 | 77950251A | Vis | 1 |
| 21 | 28340031A | Régulateur pression | 1 |
| 22 | 735033449 | Circlip | 1 |
| 23 | 88640221A | Joint torique | 1 |
| 24 | 88640211A | Joint torique | 1 |
| 25 | 74940041A | Écrou autobloquant M6 | 1 |
| 26 | 77150392BB | Vis | 2 |
| 27 | 82712281A | Etrier | 1 |
| 28 | 85350031A | Rondelle | 2 |
