Pincez pour zoomer · touchez une pièce

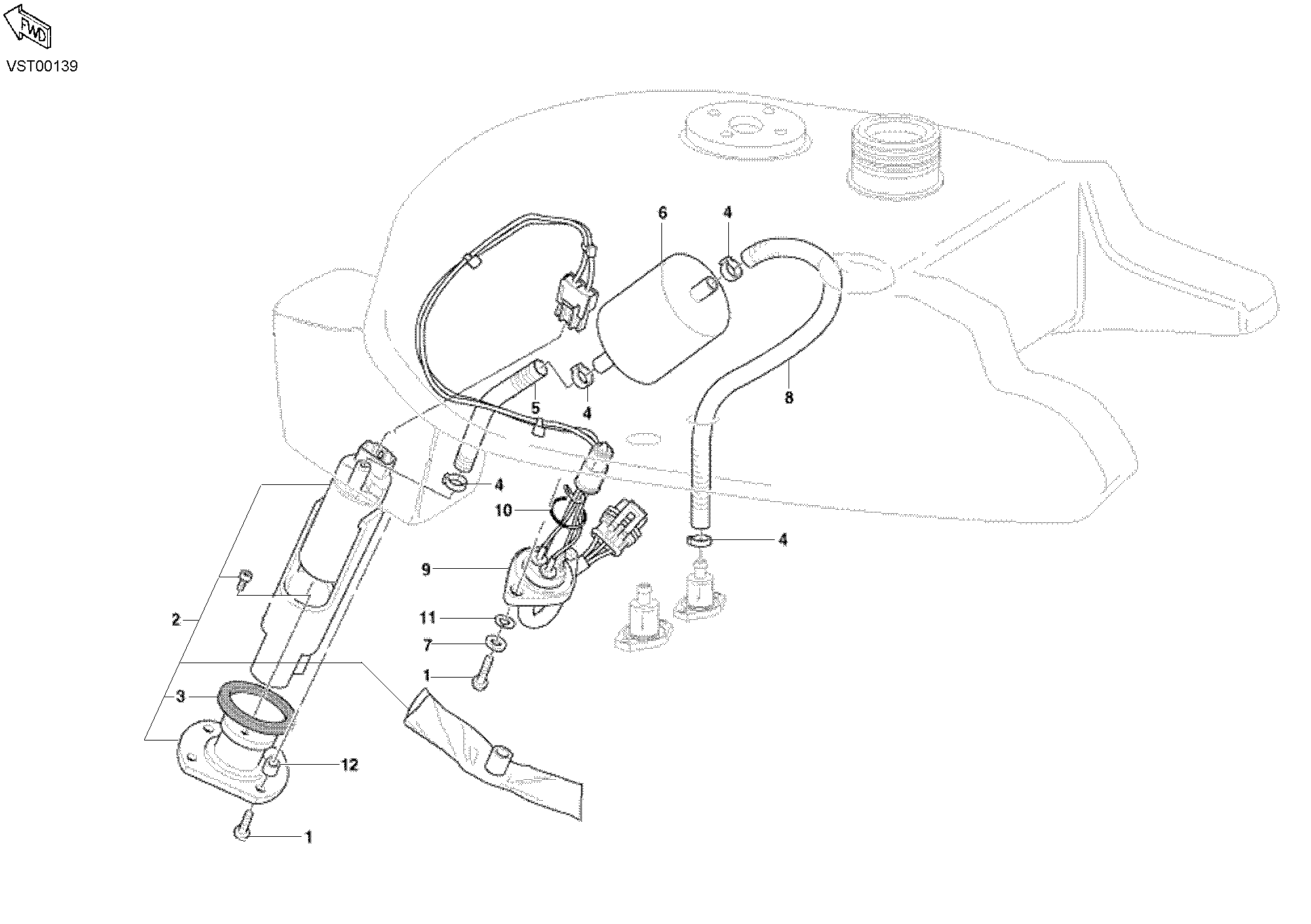

12 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77510171A | Vis tbei M5X16 | 6 |
| 2 | 16020611A | Pompe carburant | 1 |
| 3 | 79110501A | Joint | 1 |
| 4 | 74140871A | Collier | 4 |
| 5 | 59011801A | Tuyau | 1 |
| 6 | 42540041B | Filtre carburant | 1 |
| 7 | 85250071A | Rondelle | 2 |
| 8 | 59011811A | Tuyau | 1 |
| 9 | 59210091A | Jauge niveau essence | 1 |
| 10 | 88650161A | Joint torique | 1 |
| 11 | 85350021A | Rondelle elastique | 2 |
| 12 | 71311981A | Entretoise | 4 |
