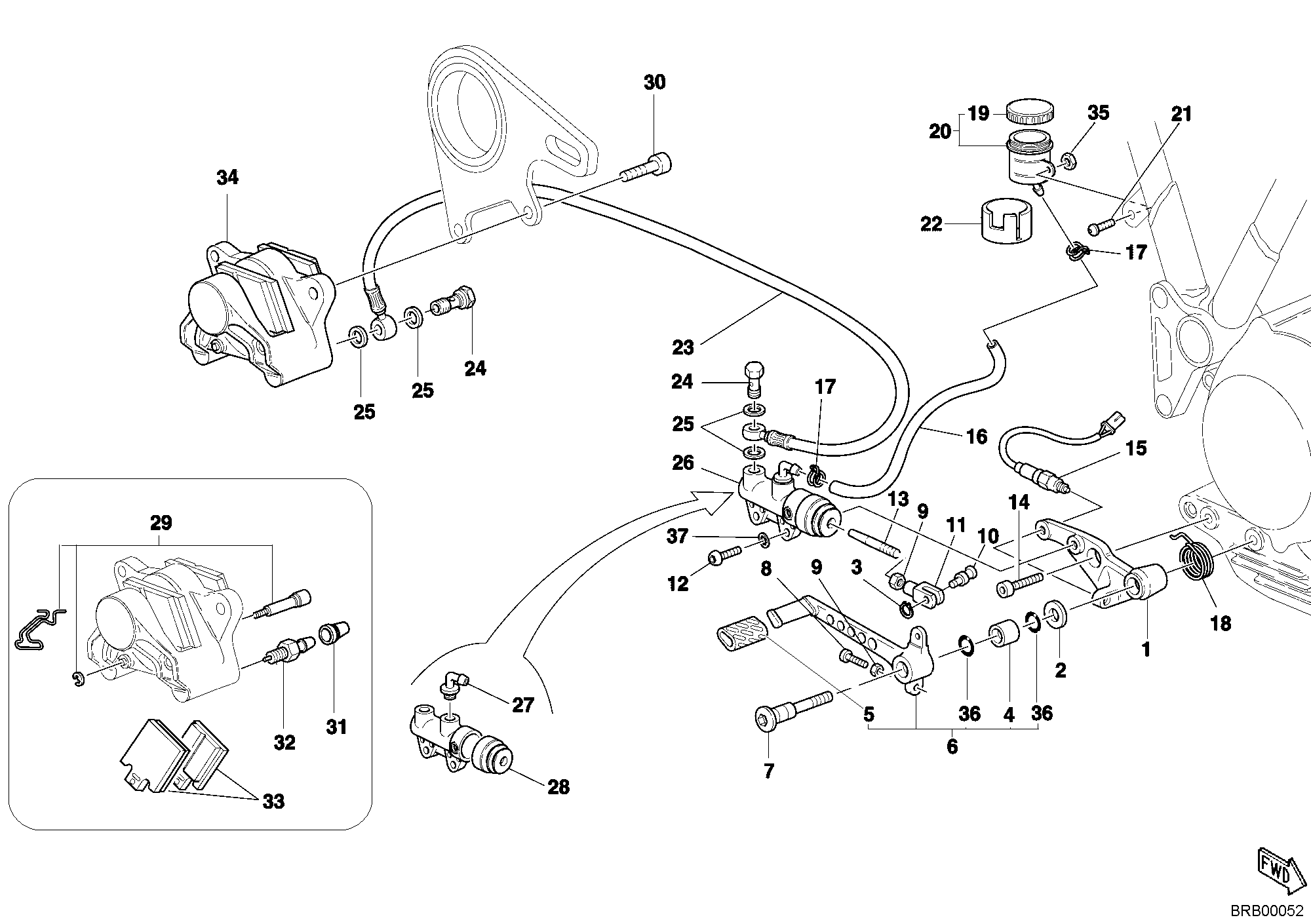

37 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 82913081A | Support | 1 |
| 2 | 85210541A | Rondelle 10,2X20X1 | 1 |
| 3 | 88450161A | Circlip | 1 |
| 4 | 800059056 | Douille | 1 |
| 5 | 76410112A | Couvre-Pedale | 1 |
| 6 | 45720121A | Pédale frein | 1 |
| 7 | 82110521AB | Pivot | 1 |
| 8 | 77912371A | Vis | 1 |
| 9 | 60N115062 | Ecrou | 2 |
| 10 | 82110961AB | Pivot | 1 |
| 11 | 18410051A | Fourchette din 71752 | 1 |
| 12 | 77510201A | Vis tbei M6X16 | 2 |
| 13 | 11710441A | Tige maître cylindre | 1 |
| 14 | 77151608B | Vis | 1 |
| 15 | 53940031B | Interrupteur stop arrière | 1 |
| 16 | 87710751A | Tuyau | 1 |
| 17 | 74140431A | Collier | 2 |
| 18 | 79910831B | Ressort | 1 |
| 19 | 89340051A | Capot Maitre-Cylindre | 1 |
| 20 | 000061078 | Réservoir liquide freins | 1 |
| 21 | 77510191A | Vis tbei M6X12 | 1 |
| 22 | 46011001A | Support | 1 |
| 23 | 61940171A | Tuyau frein arrière | 1 |
| 24 | 77910581AB | Vis fixation tuyau huile | 2 |
| 25 | 42020010A | Joint en cuivre 11.9X8.2X2 | 4 |
| 26 | 62540041A | Pompe frein arrière | 1 |
| 27 | 63140081A | Raccord tuyau | 1 |
| 28 | 62640131A | Pare poussiere | 1 |
| 29 | 61240161A | Kit de révision de pivots | 1 |
| 30 | 77151238B | Vis tcei M8X20 | 2 |
| 31 | 61240081A | Bouchon poussiere (emballage de 20 pieces) | 1 |
| 32 | 037039780 | Soupape R niflard | 2 |
| 33 | 61340381A | Jeu plaquettes frein arrière | 1 |
| 34 | 61140101A | Étrier frein arrière | 1 |
| 35 | 74940041A | Écrou autobloquant M6 | 1 |
| 36 | 88650031A | Joint torique | 2 |
| 37 | 85250081A | Rondelle | 2 |
