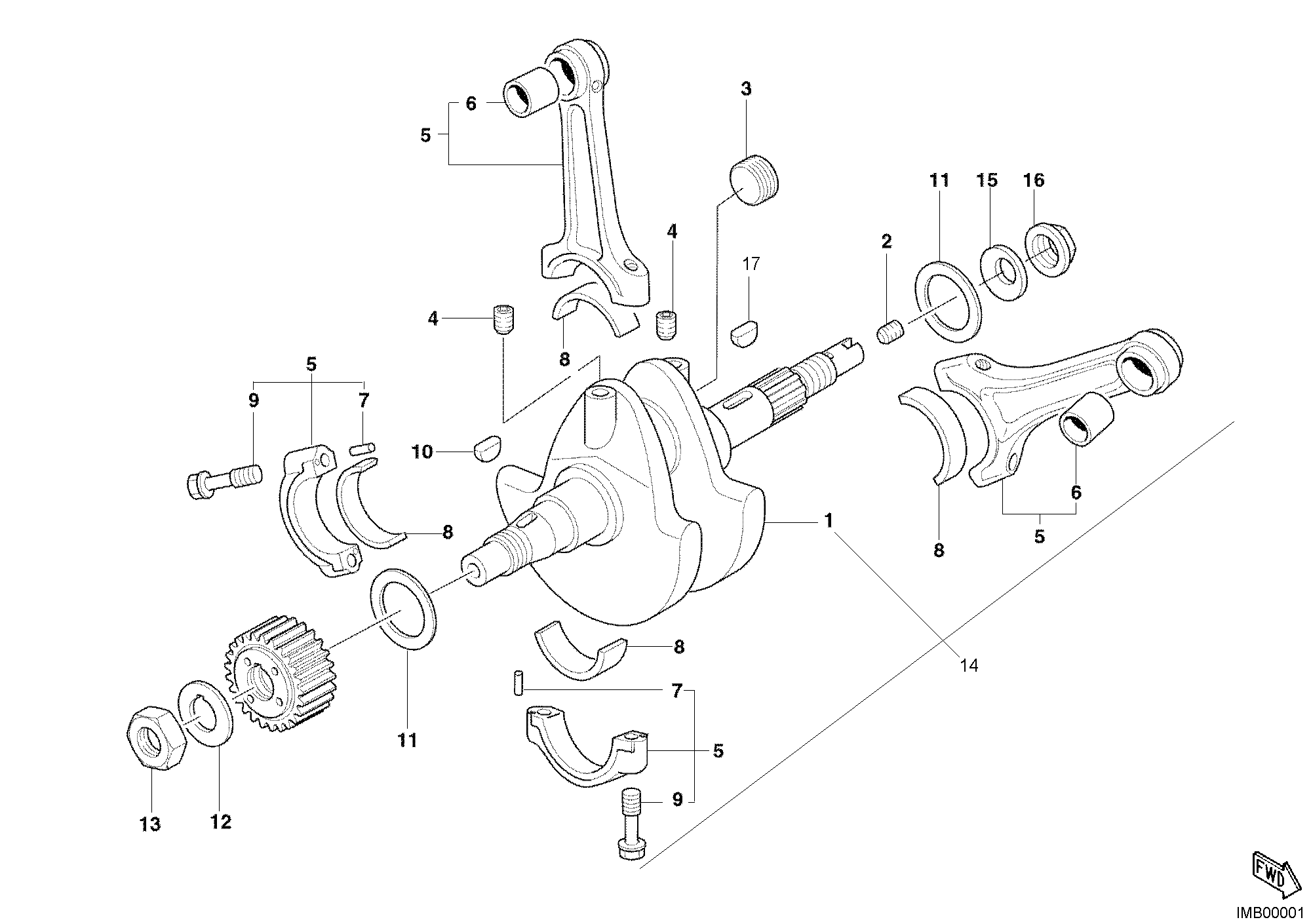

32 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 14620611A | Vilebrequin | 1 |
| 2 | 77911091A | Vis sans tête filetée | 1 |
| 3 | 78010161A | Bouchon fileté M20X1 | 1 |
| 4 | 721212106 | Vis sans tête filetée M8X8 | 2 |
| 5 | 15820022A | Jeu de bielles | 1 |
| 6 | 71110071A | Roulement bielle | 2 |
| 7 | 742240570 | Goupille 2.5X10 sw | 4 |
| 8 | 11210011A | Demi-Roulement normal | 4 |
| 8 | 11210011AB | Demi-Roulement diminue | 4 |
| 8 | 11210011AC | Demi-Roulement diminue | 4 |
| 9 | 77910072A | Vis, chapeau bielle | 4 |
| 10 | 741721008 | Clé woodruff 4X5 | 1 |
| 11 | 85211041A | Rondelle de butée 50X35X1.9 | 1 |
| 11 | 85211041B | Rondelle de butée 50X35X1.95 | 1 |
| 11 | 85211041C | Rondelle de butée 50X35X2 | 1 |
| 11 | 85211041D | Rondelle de butée 50X35X2.05 | 2 |
| 11 | 85211041E | Rondelle de butée 50X35X2.1 | 1 |
| 11 | 85211041F | Rondelle de butée 50X35X2.15 | 1 |
| 11 | 85211041G | Rondelle de butée 50X35X2.2 | 1 |
| 11 | 85211041H | Rondelle de butée 50X35X2.25 | 1 |
| 11 | 85211041I | Rondelle de butée 50X35X2.3 | 1 |
| 11 | 85211041J | Rondelle de butée 50X35X2.35 | 1 |
| 11 | 85211041K | Rondelle de butée 50X35X2.4 | 1 |
| 11 | 85211041L | Rondelle de butée 50X35X2.45 | 1 |
| 11 | 85211041M | Rondelle de butée 50X35X2.5 | 1 |
| 11 | 85211041N | Rondelle de butée 50X35X2.55 | 1 |
| 12 | 061947030 | Rondelle blocage | 1 |
| 13 | 066047040 | Écrou M22X1X8 | 1 |
| 14 | 14520341A | Vilebrequin | 1 |
| 15 | 79910512A | Belleville | 1 |
| 16 | 75010122A | Ecrou | 1 |
| 17 | 075529025 | Clé woodruff | 1 |
