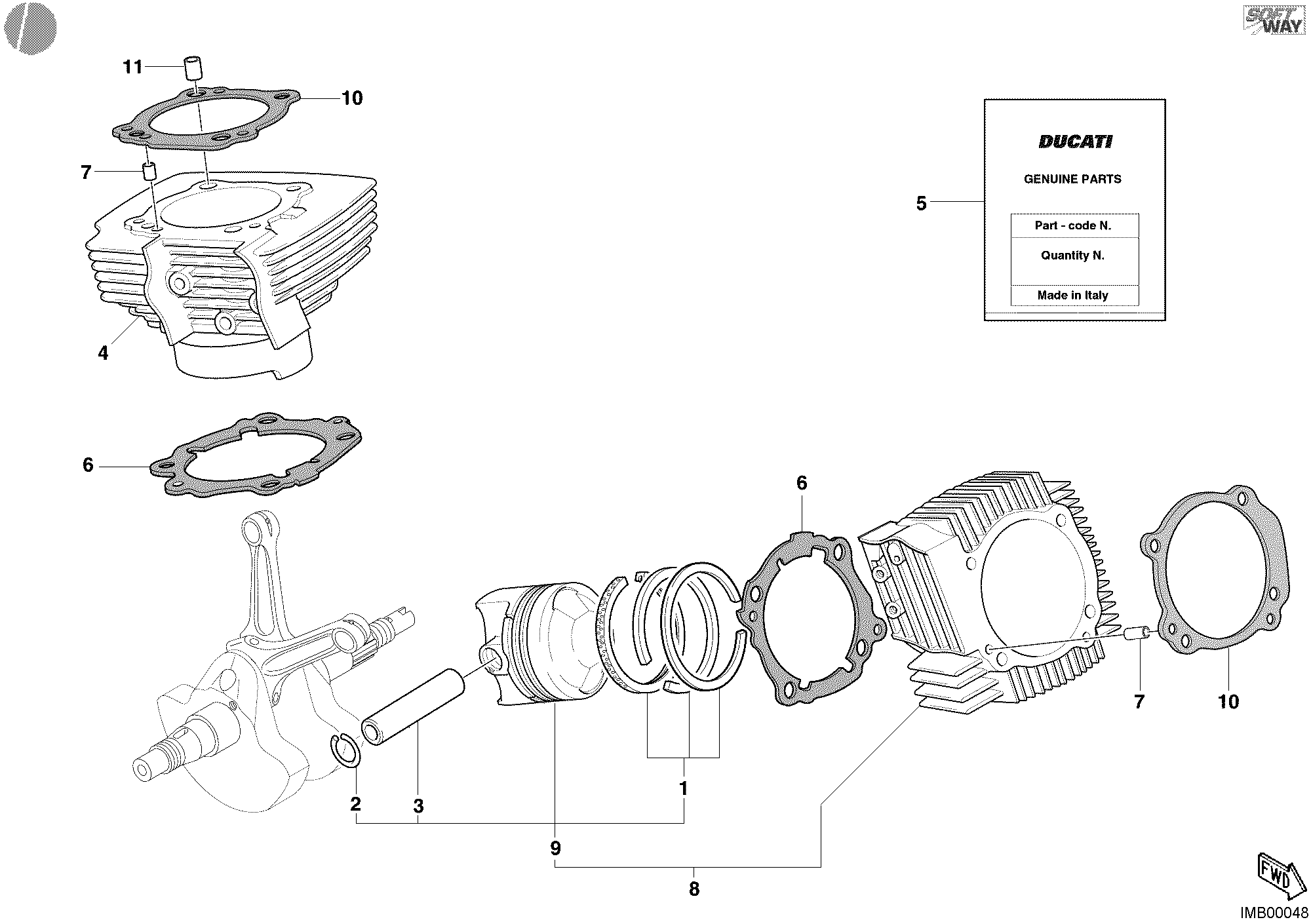

11 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 12120331A | Jeu segment piston 94 mm | 2 |
| 2 | 88440111A | Bague elastique Bloque-Axe | 4 |
| 3 | 12111271A | Axe de piston | 2 |
| 4 | 12020811A | Groupe cylindre Vertical-Piston | 1 |
| 5 | 79120262A | Jeu joints Cylindre-Culasse | 1 |
| 6 | 78610861A | Joint base cylindre 0,4 mm | 2 |
| 7 | 075517125 | Douille | 2 |
| 8 | 12020801A | Groupe cylindre horizontal- piston | 1 |
| 9 | 12220872A | Piston complet | 2 |
| 10 | 78610641A | Joint coulasse | 2 |
| 11 | 71111261A | Douille | 4 |
