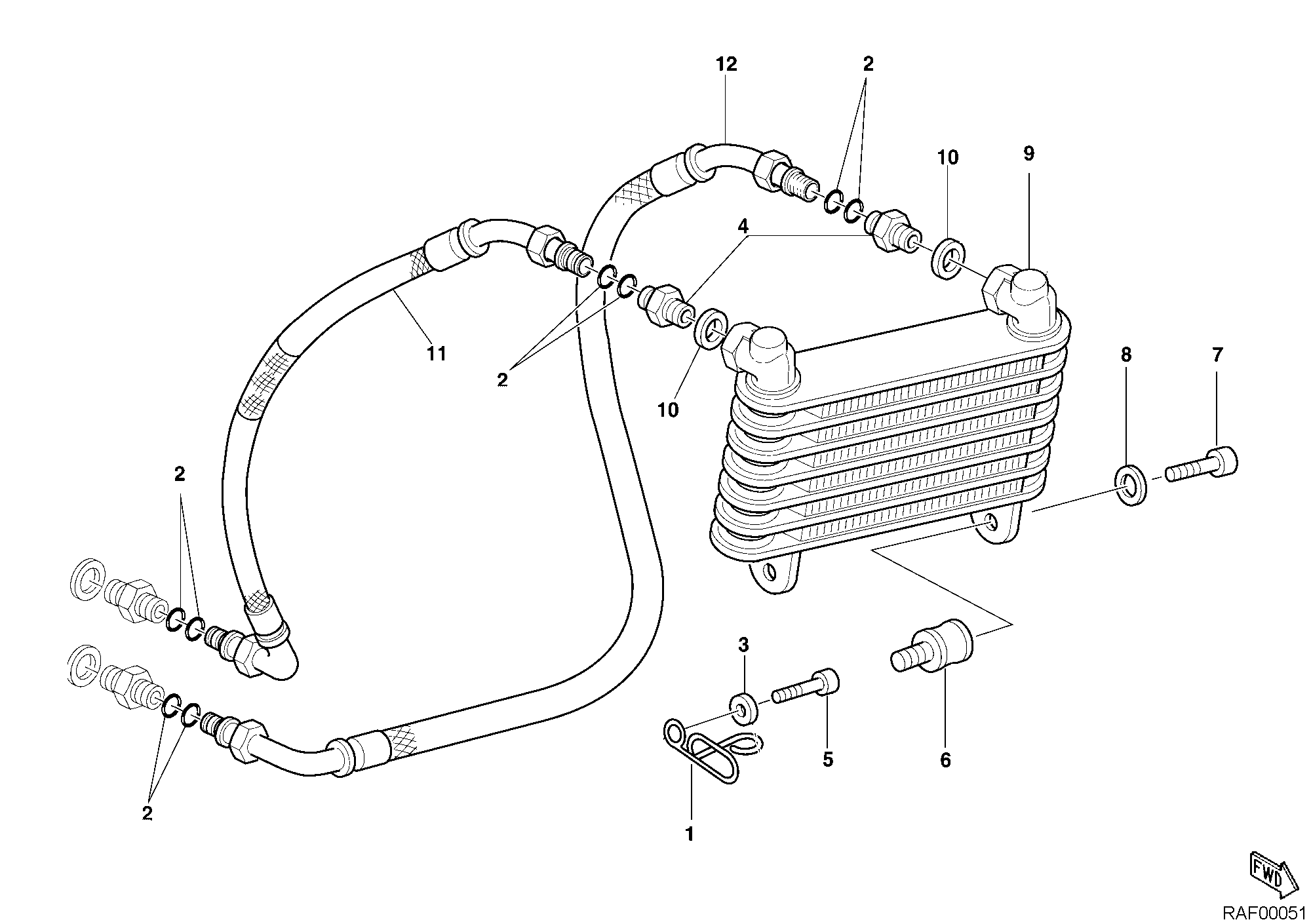

12 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 82911091B | Bague | 1 |
| 2 | 88650151A | Joint torique 8X1 | 8 |
| 3 | 85211761A | Rondelle 6.4X12.5X1.6 | 1 |
| 4 | 81510221A | Raccord tuyau M14X1.5 | 2 |
| 5 | 60N102511 | Vis tcei M6X1.00X30 | 1 |
| 6 | 70010111A | Silentbloc | 2 |
| 7 | 707006N02 | Vis tête hexagonale creuse M6X10 | 2 |
| 8 | 84110011C | Cuvette | 2 |
| 9 | 54840301A | Radiateur à huile | 1 |
| 10 | 42020064A | Joint aluminium | 2 |
| 11 | 87510531A | Tuyau de refoulement huile | 1 |
| 12 | 87510521A | Tuyau | 1 |
