Pincez pour zoomer · touchez une pièce

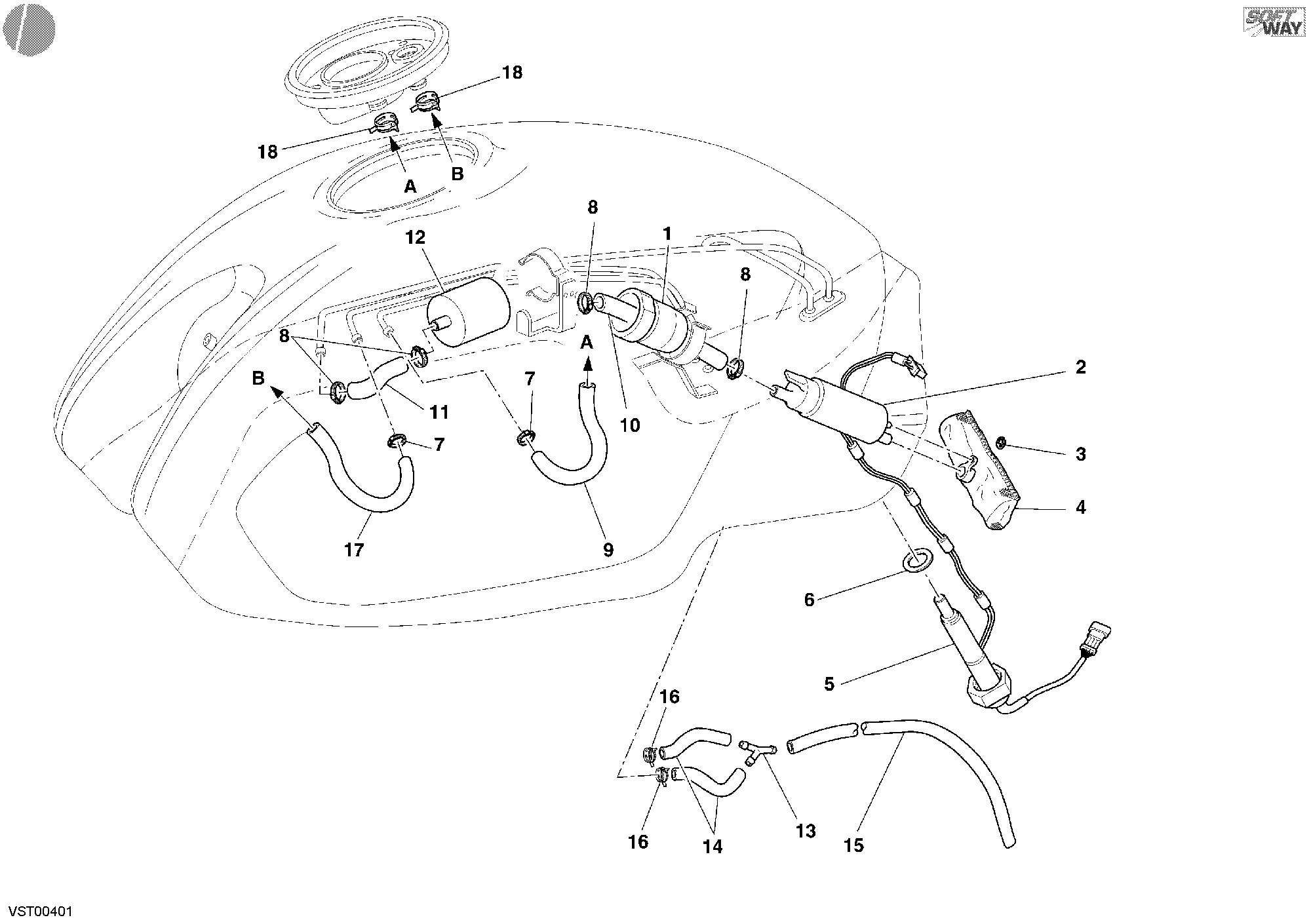

18 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 82912961A | Support, pompe à carburant | 1 |
| 2 | 43040041A | Pompe à carburant | 1 |
| 3 | 88440121A | Circlip | 1 |
| 4 | 42540081A | Filtre essence | 1 |
| 5 | 59210152A | Jauge niveau essence | 1 |
| 6 | 78910011A | Joint | 1 |
| 7 | 74140082A | Collier clic 8 mm | 2 |
| 8 | 74140641A | Collier | 4 |
| 9 | 59011581A | Tuyau | 1 |
| 10 | 59011251A | Durite 7.5X14.5 | 1 |
| 11 | 59011571A | Tuyau | 1 |
| 12 | 42540041B | Filtre carburant | 1 |
| 13 | 61610021A | Raccord en Y | 1 |
| 14 | 59011591A | Tuyau | 2 |
| 15 | 59012071A | Durite 5.5X9.5X540 | 1 |
| 16 | 74140641A | Collier | 2 |
| 17 | 59011781A | Durite 5X8X180 | 1 |
| 18 | 74141001A | Collier 8.5/7 | 2 |
