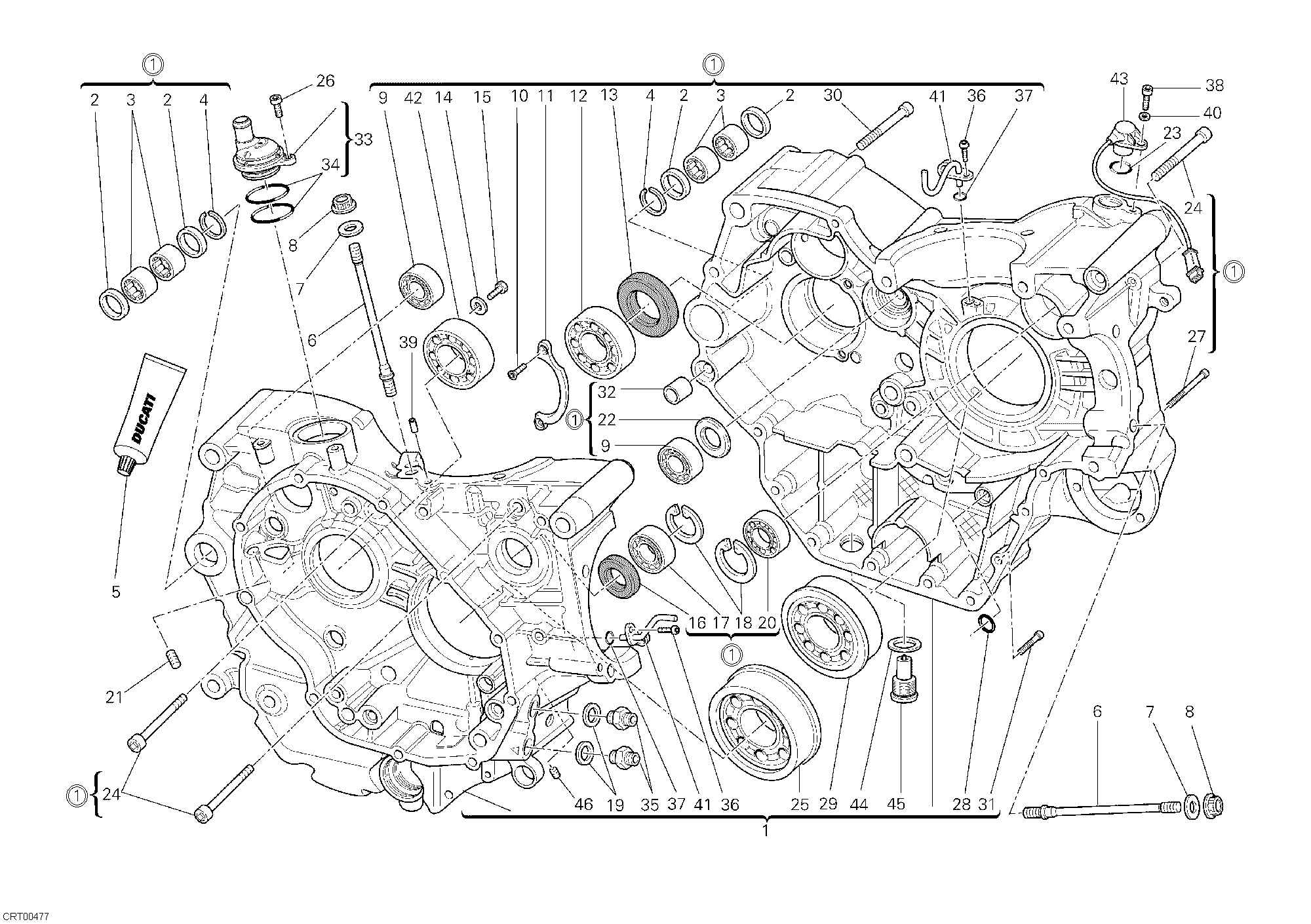

Carter Moteur - Monster 1100 S 2009

—

— — — —

Se monte aussi sur…

Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.

Liste imprimable des références de ce plan

Repère	Référence	Désignation	Qté
1	22522281A	Carter moteur	1
2	075549265	Bague D'Etancheite	4
3	764000004	Roulement à aiguilles	4
4	88440531A	Anneau arrêt	2
5	942470014	Colle liquide	1
6	76610731B	Goujon cylindre culasse	8
7	85610642A	Rondelle, speciale 10,5X21X2	8
8	74810501A	Écrou M10X1,5	8
9	70240331A	Roulement 17X40X12	2
10	720941616	Vis tspei M6X12	2
11	82610121A	Plaque arrêt	1
12	70240131A	Roulement	1
13	93040221A	Bague D'Etancheite	1
14	71311401A	Entretoise	2
15	77052508B	Vis te M6X16	2
16	93041231A	Bague étanchéité	1
17	757941542	Roulement	1
18	735033380	Circlip	2
19	78710111A	Joint aluminium 14X22X2	2
20	70250081A	Roulement à billes 6003 tn9 C3	1
21	77850161A	Vis sans tête filetée stei M10X10	1
22	037049250	Rondelle	1
23	88640331A	Joint torique 17,96X2,62	1
24	77151368B	Vis tcei M8X75	3
25	70240931A	Roulement 35X85X23	1
26	77150658B	Vis tcei M6X16	1
27	77150808B	Vis tcei M6X75	2
28	88641321A	Joint torique	1
29	70240921A	Roulement 35X78X19	1
30	77151398B	Vis tcei M8X90	4
31	77150728B	Vis tcei M6X35	8
32	71110951A	Goujon de référence	2
33	59320471A	Soupape reniflard	1
34	46320222A	Joint torique	2
35	81510221A	Raccord tuyau M14X1.5	2
36	77510311B	Vis tbei M5X10	2
37	88650131A	Joint torique 3.68X1.78	2
38	77150668B	Vis tcei M6X18	1
39	71111281A	Goujon de référence	2
40	85310031A	Rondelle elastique 6 mm	1
41	87511461A	Gicleur refridissement piston	2
42	70250191A	Roulement 25X62X17	1
43	55241321B	Capteur phase et tours	1
44	86010041A	Goujon de référence	2
45	89320062A	Bouchon vidange huile	1
46	85250241A	Rondelle 10X14X1	1
