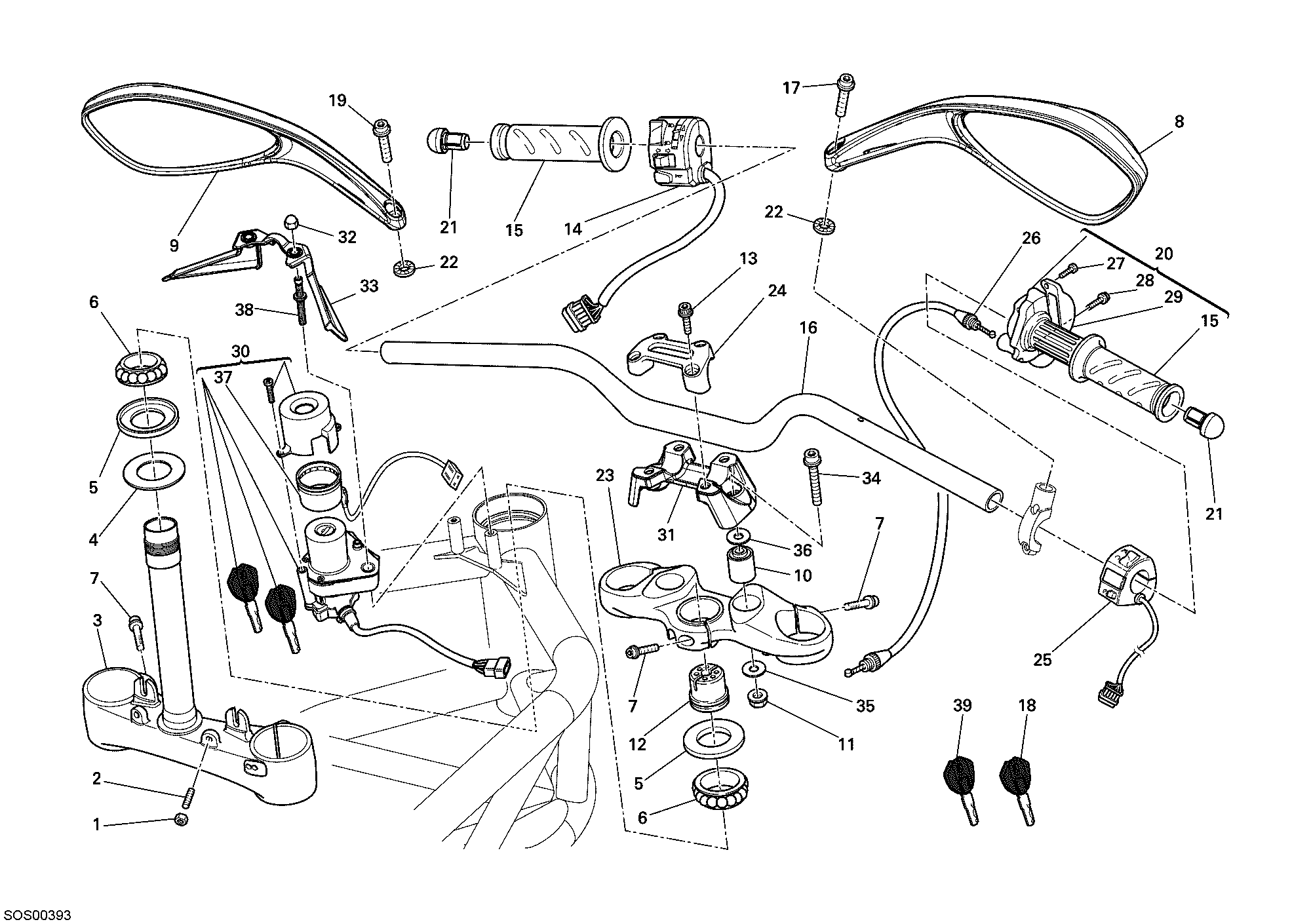

Guidon - Monster 1100 S 2009

—

— — — —

Se monte aussi sur…

Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.

Liste imprimable des références de ce plan

Repère	Référence	Désignation	Qté
1	74750071A	Ecrou	2
2	77850281A	Vis sans tête filetée stei M8X25	2
3	34220543A	Socle de direction avec pivot	1
4	85211031AB	Rosette	1
5	93010041B	Bague étanchéité	2
6	70241231A	Roulements direction ntn Sf07A17P	2
7	77157258B	Vis tceif M8X25	11
8	69927011A	Miroir droit	1
9	69927021A	Miroir gauche	1
10	70011151A	Antivibration	2
11	74840241AB	Écrou M10X1.25	2
12	70310131A	Écrou supérieur tête direction	1
13	77157278B	Vis tceif M8X30	4
14	65110101A	Commutateur feux gauche	1
15	65620121A	Jeu de poignées	1
16	36010953A	Guidon	1
17	77113731A	Vis M8X25 gauche	1
17	77116651A	Vis tceif M8X35	1
18	59840291A	Clé vierge sans transpondeur	1
19	77113741A	Vis M8X25	1
19	77113851A	Vis tceif M8X35	1
20	65420032A	Contrôle gaz	1
21	87210581A	Masse antivibratile guidon	2
22	46210021A	Rondelle elastique 8 mm	2
23	34120681A	Tête de direction	1
24	36010891AA	Cavalier guidon, supérieur	1
25	65010071C	Commutateur	1
26	65610881A	Câble gaz	1
27	800066774	Vis tcic M4X0,7X8	2
28	77251018B	Vis tef M6X20	2
29	65840041A	Couvercle	1
30	65240141C	Commutateur	1
31	36010881A	Cavalier guidon, inférieur	1
32	74910021A	Écrou borgne M6	2
33	24612032A	Couvercle contacteur D'Allumage	1
34	77159418B	Vis M10X1,25X70	2
35	85210491B	Rondelle 10,5X28X1.5	2
36	85250401A	Rondelle 10,5X18X1.6	2
37	51840051B	Antenne immobilizer	1
38	77915371A	Vis special	2
39	59840341A	Clé avec transpondeur	1
