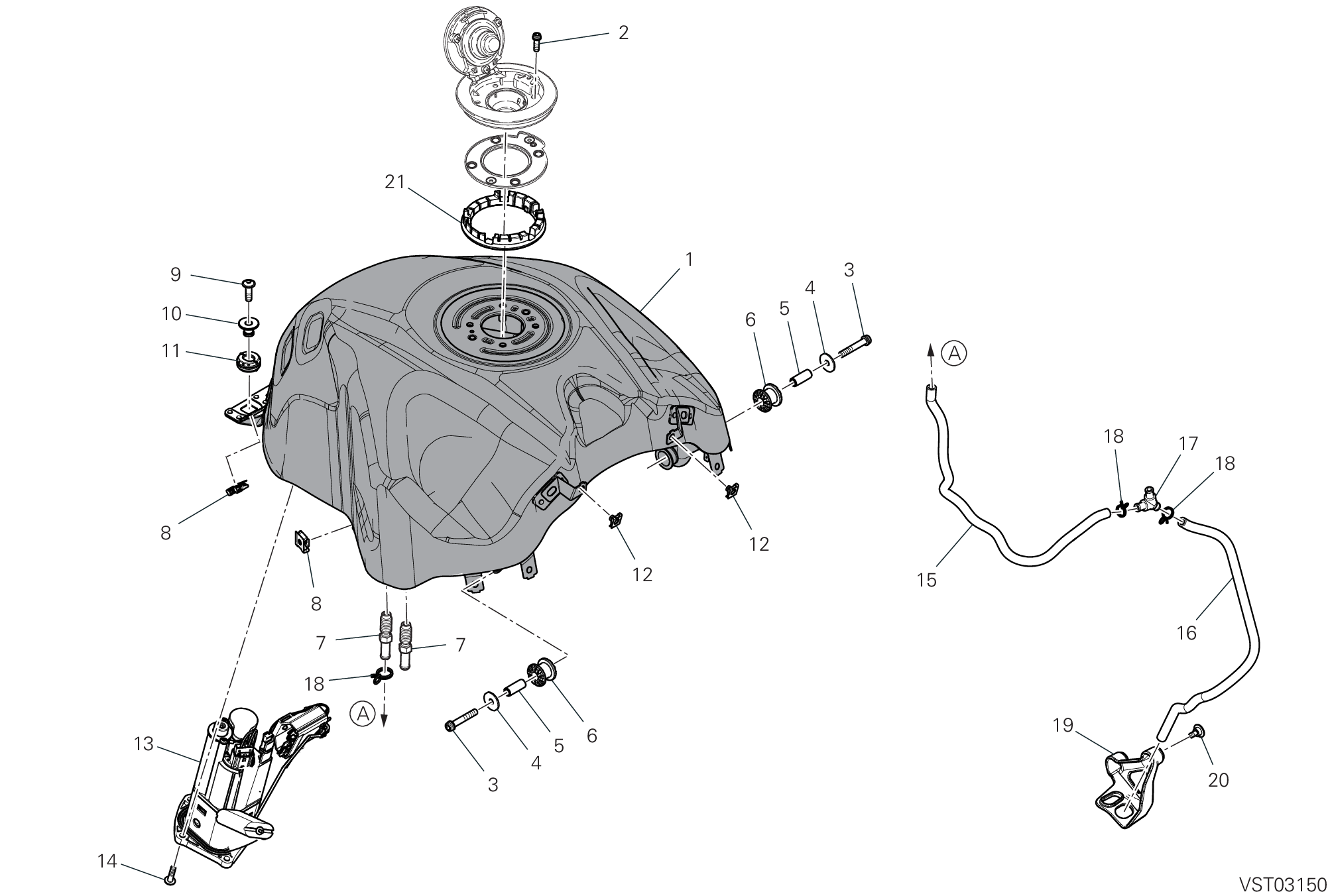

21 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 58613631AA | Réservoir carburant | 1 |
| 2 | 77156418B | Vis tceif M5X16 | 4 |
| 3 | 77156728B | Vis tceif M6X35 | 2 |
| 4 | 85211671A | Rondelle 6,2X20X1,5 | 2 |
| 5 | 71315871AA | Entretoise | 2 |
| 6 | 76411521A | Caoutchouc | 2 |
| 7 | 81413251A | Raccord | 2 |
| 8 | 85041931A | Jonc | 4 |
| 9 | 77240443C | Vis | 2 |
| 10 | 71616151AA | Entretoise 6.5X8.5X20.5 | 2 |
| 11 | 76411861A | Caoutchouc | 2 |
| 12 | 85041951AA | Fixation rapide | 2 |
| 13 | 16024531A | Pompe à carburant | 1 |
| 14 | 77244213B | Vis tbei M5X20 | 5 |
| 15 | 59019751A | Tuyau | 1 |
| 16 | 59019741A | Tuyau | 1 |
| 17 | 61610021A | Raccord en Y | 1 |
| 18 | 74142951A | Collier | 3 |
| 19 | 8291V701A | Drain pipe valve bracket | 1 |
| 20 | 77214411BA | Vis special | 2 |
| 21 | 78812531A | Joint bouchon réservoir | 1 |
