Pincez pour zoomer · touchez une pièce

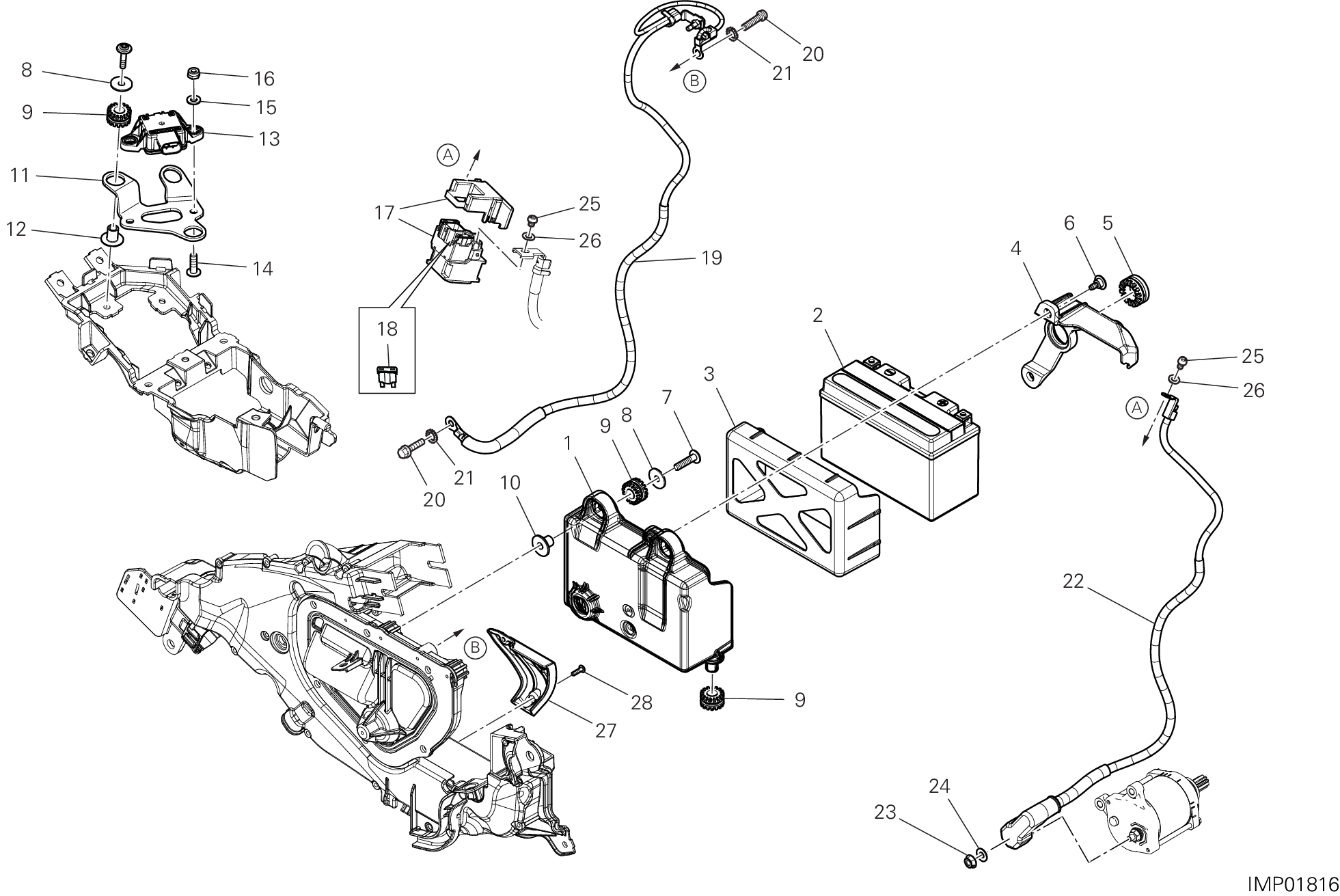

29 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 75812861A | Boîtier batterie | 1 |
| 2 | 39520381A | Batterie | 1 |
| 2 | 69926761A | Batterie | 1 |
| 3 | 86614571A | Support batterie | 1 |
| 4 | 8291T721A | V22B Fixment battery bracket | 1 |
| 5 | 76410621B | Caoutchouc | 1 |
| 6 | 77211131A | Vis M5X9 | 2 |
| 7 | 77240463C | Vite tbeif | 3 |
| 8 | 85211671B | Rondelle | 3 |
| 9 | 76410241A | Joint en caoutchouc Anti-Vibration | 7 |
| 10 | 71614091A | Entretoise 6.25X10X11.5 | 3 |
| 11 | 8291T731AA | Support centrale cdi | 1 |
| 12 | 71616721AA | Entretoise | 3 |
| 13 | 38540093B | Piattaforma inerziale | 1 |
| 14 | 77240443C | Vis | 2 |
| 15 | 85211761A | Rondelle 6.4X12.5X1.6 | 2 |
| 16 | 74940041A | Écrou autobloquant M6 | 1 |
| 17 | 39740081B | Relais démarrage | 1 |
| 18 | 38940231A | Fusible 30A | 1 |
| 19 | 51311151B | Cable | 1 |
| 20 | 77211061A | Vis tef M6X14 | 2 |
| 21 | 85550001B | Rondelle elastique | 2 |
| 22 | 51411311B | Câble telerupteur - démarreur | 1 |
| 23 | 75011211A | Écrou M6 | 1 |
| 24 | 85310031A | Rondelle elastique 6 mm | 1 |
| 25 | 77156628B | Vis tceif M6X10 | 2 |
| 26 | 85350101A | Rondelle elastique | 2 |
| 27 | 4601U141A | Cache câble | 1 |
| 28 | 77440111A | Vis | 3 |
