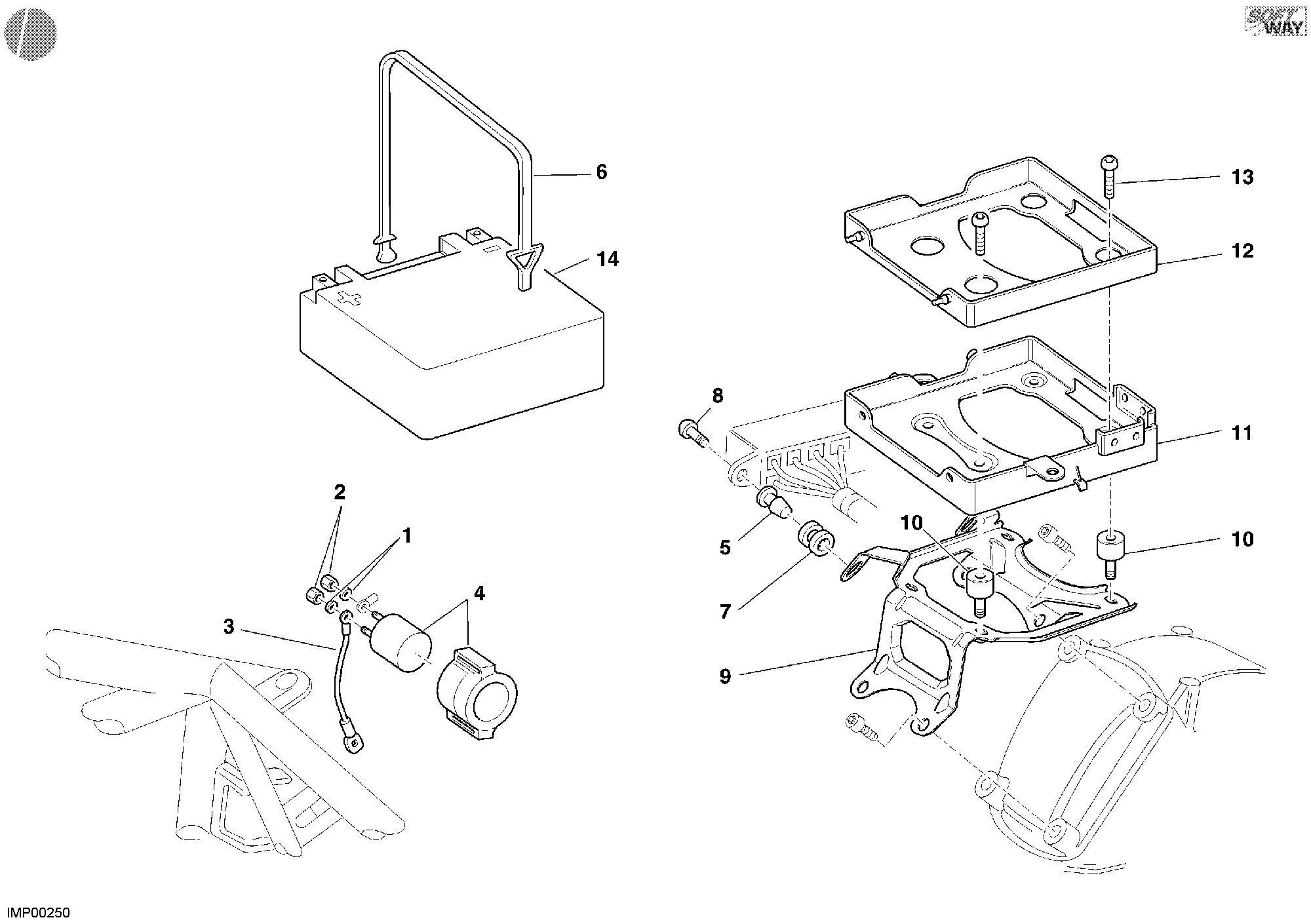

14 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 85350101A | Rondelle elastique | 2 |
| 2 | 75050051A | Écrou M6 | 2 |
| 3 | 51410431A | Cordon moteur démarrage | 1 |
| 4 | 39720012A | Relais démarrage | 1 |
| 5 | 82110541A | Goupille | 2 |
| 6 | 75910061A | Collier elastique | 1 |
| 7 | 76410291A | Caoutchouc | 2 |
| 8 | 77910881A | Vis | 2 |
| 9 | 83012282A | Équerre batterie | 1 |
| 10 | 70010311A | Silentbloc | 4 |
| 11 | 82912831B | Support batterie | 1 |
| 12 | 82912851A | Moquette batterie | 1 |
| 13 | 77914451A | Vis tbei M6X8 | 4 |
| 14 | 39540131C | Batterie | 1 |
