Pincez pour zoomer · touchez une pièce

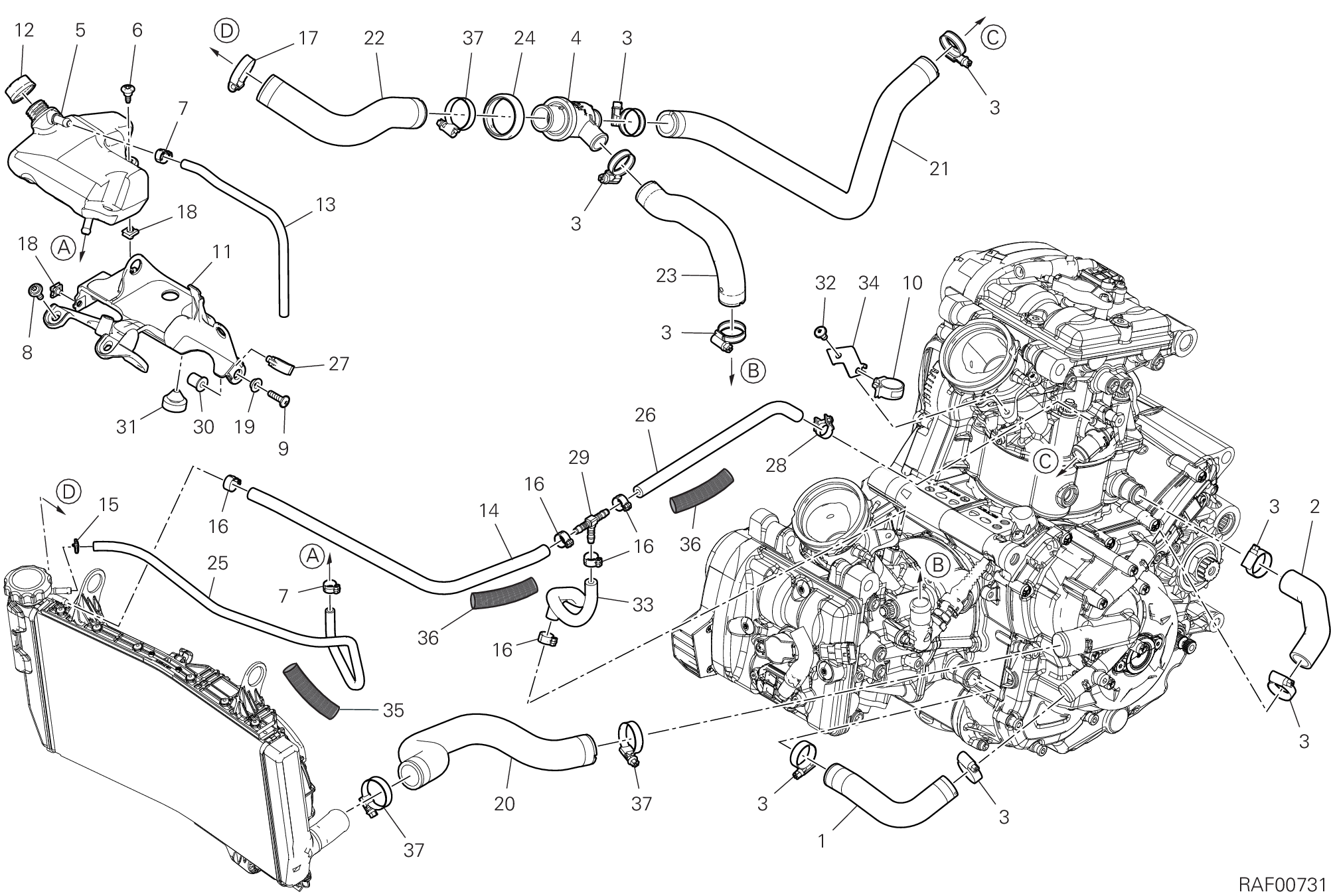

37 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 80011852B | Tuyau entree D'Eau cylindre horizontal | 1 |
| 2 | 80012481B | Tuyau entree D'Eau cylindre vertical | 1 |
| 3 | 74142581A | Collier 16-27 mm | 8 |
| 4 | 55340041A | Thermostate | 1 |
| 5 | 58511332A | Vase expansion | 1 |
| 6 | 77210842A | Vis tcei M5X8.5 | 2 |
| 7 | 74140651A | Fascetta 11-7 mm | 2 |
| 8 | 77912741A | Vis tbei M6X14 | 2 |
| 9 | 77240453C | Vis tbeif M6X22 10,9 | 2 |
| 10 | 75840641A | Passe-Tube | 1 |
| 11 | 8291M701A | Support réservoir eau | 1 |
| 12 | 89310143A | Bouchon vase D'Expansion | 1 |
| 13 | 93410201A | Tube D'Event | 1 |
| 14 | 80018361A | Tube D'Event | 1 |
| 15 | 74140431A | Collier | 1 |
| 16 | 74140631A | Collier | 4 |
| 17 | 74142591A | Collier 20-35 mm | 4 |
| 18 | 85041951AA | Fixation rapide | 2 |
| 19 | 71615211AA | Entretoise | 2 |
| 20 | 80018321B | Manchon Pompe/Radiateur | 1 |
| 21 | 80018312A | Manchon Thermostat/TêTe vertical | 1 |
| 22 | 80018301B | Manchon Radiateur/Thermostat | 1 |
| 23 | 80018331B | Manchon Thermostat/Tete horizontal | 1 |
| 24 | 88111281A | Anneau de prot. thermostat | 1 |
| 25 | 93410471A | Tube D'Event | 1 |
| 26 | 80018353A | Tube D'Event culasse vertical | 1 |
| 27 | 75840721A | Passe-Tube | 1 |
| 28 | 74142121A | Collier | 1 |
| 29 | 81446871A | Raccord à trois voies | 1 |
| 30 | 85041121A | Douille | 2 |
| 31 | 86611001B | Tampon | 1 |
| 32 | 77240403C | Vis tbeif M6X12 | 1 |
| 33 | 80018341A | Tube D'Event culasse horizontale | 1 |
| 34 | 8301L022AA | Equerre | 1 |
| 35 | 4601H512A | Gaine de protection | 1 |
| 36 | 4601C581A | Gaine de protection | 2 |
| 37 | 74141911A | Collier | 3 |
