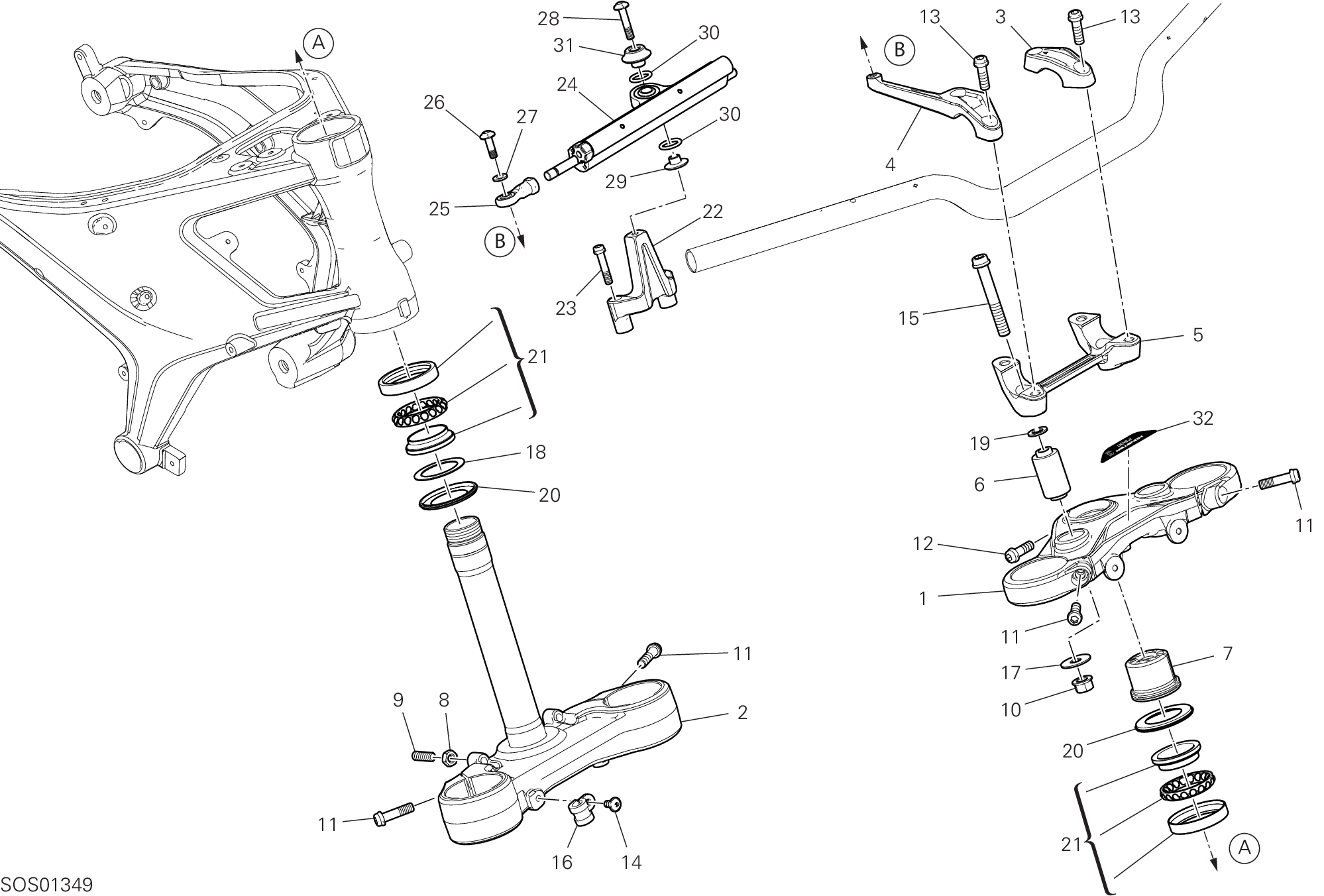

32 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 34112141AA | Tête de direction | 1 |
| 2 | 342P1241AA | Base di sterzo | 1 |
| 3 | 96211872AA | Cavalier guidon, supérieur gauche | 1 |
| 4 | 96211861AA | Cavalier guidon, supérieur droit | 1 |
| 5 | 36015951AA | Cavalier guidon, inférieur | 1 |
| 6 | 70011141A | Antivibration | 2 |
| 7 | 70311281AA | Écrou supérieur tête direction | 1 |
| 8 | 74750071A | Ecrou | 2 |
| 9 | 77850281A | Vis sans tête filetée stei M8X25 | 2 |
| 10 | 74840241AB | Écrou M10X1.25 | 2 |
| 11 | 77157273B | Vis | 6 |
| 12 | 77157248C | Vis tceif M8X22 | 1 |
| 13 | 77157253B | Vis | 4 |
| 14 | 77240403C | Vis tbeif M6X12 | 1 |
| 15 | 77159414B | Vis | 2 |
| 16 | 74140331A | Collier | 1 |
| 17 | 85210491B | Rondelle 10,5X28X1.5 | 2 |
| 18 | 85211031AB | Rosette | 1 |
| 19 | 85250401A | Rondelle 10,5X18X1.6 | 2 |
| 20 | 93010041B | Bague étanchéité | 2 |
| 21 | 70241232A | Roulements direction ntn Sf07A17P | 2 |
| 22 | 96211851AA | Bride amortisseur de direction | 1 |
| 23 | 77156713B | Vis | 2 |
| 24 | 36420152A | Amortisseur de direction | 1 |
| 25 | 84820112AA | Joint à rotule | 1 |
| 26 | 77244358BA | Vis | 1 |
| 27 | 85250291A | Rondelle | 1 |
| 28 | 77244398BA | Vis | 1 |
| 29 | 71319961CA | Entretoise | 2 |
| 30 | 88641061A | Joint torique 12.42X1.78 | 2 |
| 31 | 7131B641AA | Entretoise | 1 |
| 32 | 43514011AA | Plaque D'Inscription "Monster senna" | 1 |
