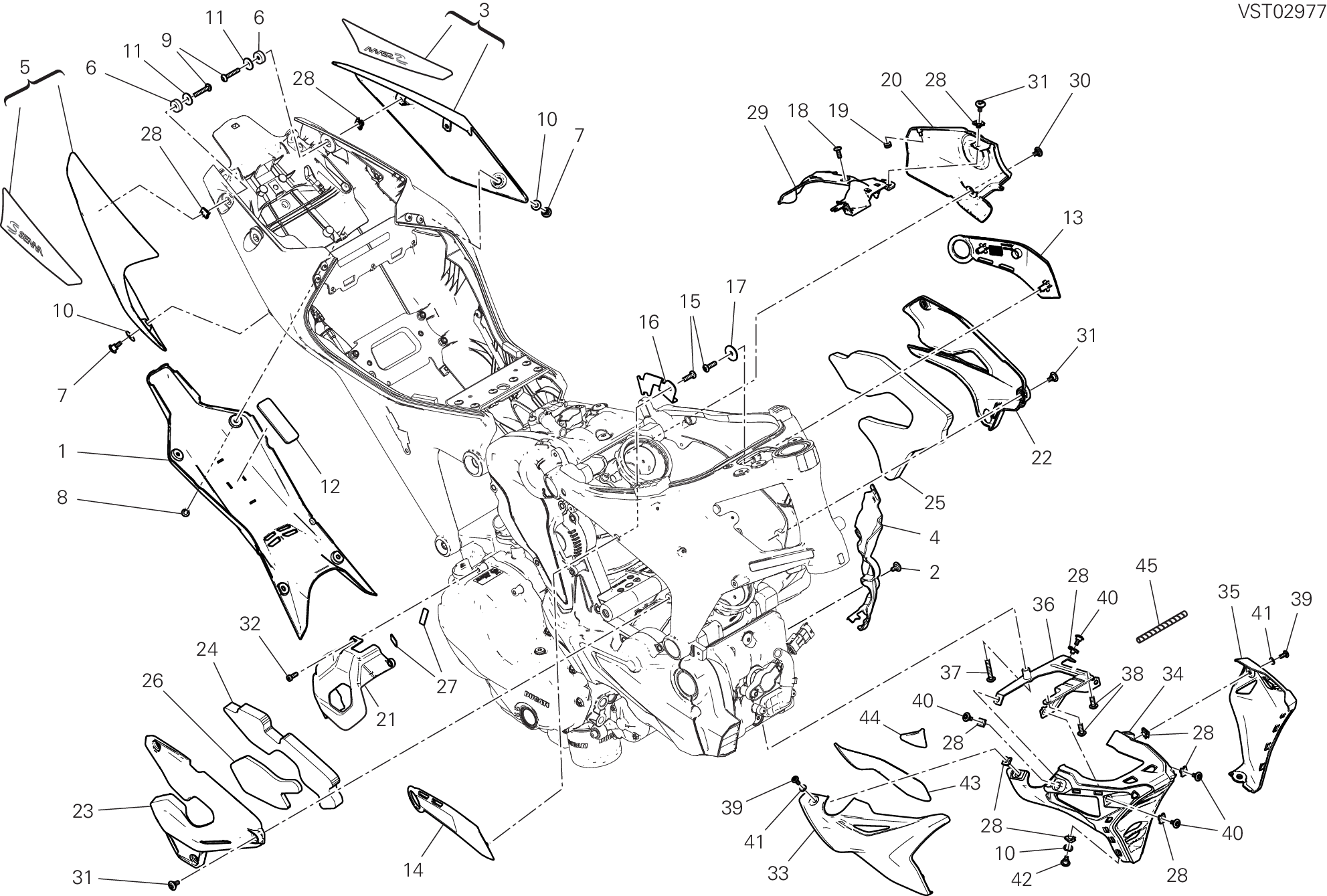

45 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 48217001A | Cache Dessous-De-Corps de selle | 1 |
| 2 | 77240263C | Vis | 2 |
| 3 | 48216981AG | Panneau latéral gauche | 1 |
| 4 | 75811841A | Couvercle câblage alternateur | 1 |
| 5 | 48216991AG | Panneau latéral droit | 1 |
| 6 | 71616031AA | Entretoise | 4 |
| 7 | 77210841B | Vis | 2 |
| 8 | 77244183B | Vis tbei M5X14 | 4 |
| 9 | 77244253C | Vis | 4 |
| 10 | 85212181A | Rondelle en nylon 9X14X1 | 3 |
| 11 | 85213111AA | Rondelle | 4 |
| 12 | 86612101A | Tampon | 1 |
| 13 | 4601L191A | Pare-Chaleur cadre gauche | 1 |
| 14 | 4601L201A | Pare-Chaleur cadre droit | 1 |
| 15 | 77440251A | Vis | 4 |
| 16 | 8301L211BA | Equerre | 1 |
| 17 | 85213751AA | Rosette | 3 |
| 18 | 77240278C | Vis | 3 |
| 19 | 76440561A | Caoutchouc | 1 |
| 20 | 4601I682B | Protection gauche culasse | 1 |
| 21 | 4601N051A | Cover | 1 |
| 22 | 48217012A | Couvercle canister | 1 |
| 23 | 48217022A | Couvercle vase expansion | 1 |
| 24 | 48612692B | Panneau insonorisant couvercle | 1 |
| 25 | 48612701B | Panneau insonorisant couvercle | 1 |
| 26 | 48612741A | Panneau insonorisant vase expansion | 1 |
| 27 | 86612791A | Tampon caoutchouc | 2 |
| 28 | 85041951AA | Fixation rapide | 12 |
| 29 | 8291J471B | Support câblage | 1 |
| 30 | 77211251A | Vis special | 1 |
| 31 | 77214411AA | Vis tceif M5X9 | 6 |
| 32 | 77350403B | Vis | 3 |
| 33 | 4801C351AD | Carene inférieure droite | 1 |
| 34 | 4801C361A | Carene inférieure | 1 |
| 35 | 4801C371AD | Carene inférieure gauche | 1 |
| 36 | 8301L371AA | Équerre carene inférieure | 1 |
| 37 | 77244403BA | Vis | 1 |
| 38 | 77210893B | Vis | 2 |
| 39 | 77211091C | Vis special | 2 |
| 40 | 77214411BA | Vis special | 4 |
| 41 | 85611401A | Rondelle | 2 |
| 42 | 77210841C | Vis | 1 |
| 43 | 97410381A | Reflechissant la chaleur inférieur | 1 |
| 44 | 97410391A | Reflechissant la chaleur supérieur | 1 |
| 45 | 4601F281A | Gaine de protection | 1 |
