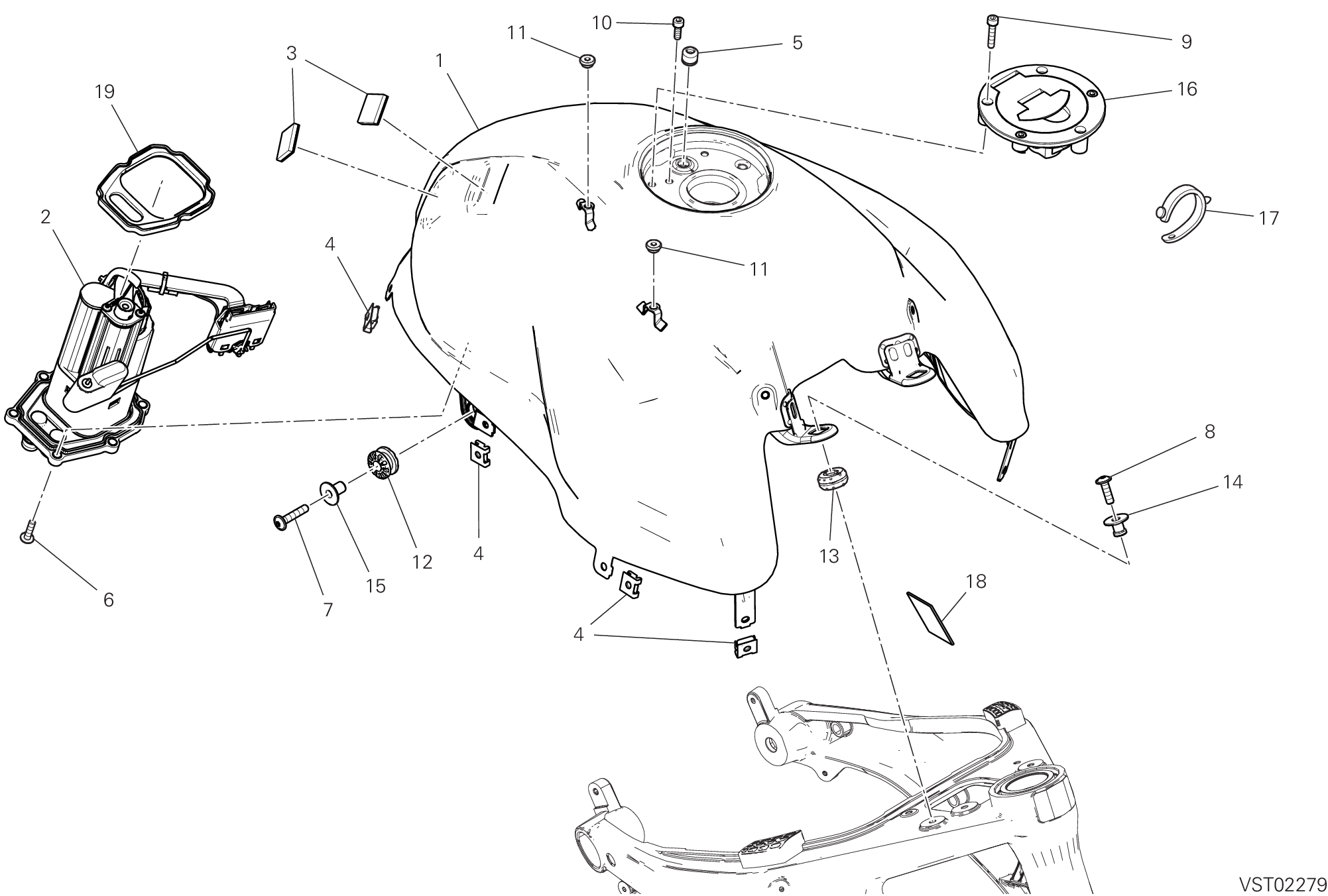

20 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 58613044AA | Réservoir carburant | 1 |
| 2 | 16024403B | Pompe à carburant | 1 |
| 3 | 85042242A | Dual lock | 4 |
| 4 | 85041931A | Jonc | 8 |
| 5 | 79111111A | Joint | 1 |
| 6 | 77244213B | Vis tbei M5X20 | 6 |
| 7 | 77240483C | Vis | 2 |
| 8 | 77240463C | Vite tbeif | 2 |
| 9 | 77150457E | Vis M5X25 | 3 |
| 10 | 77150408B | Vis tcei M5X14 | 1 |
| 11 | 76417651A | Caoutchouc | 4 |
| 12 | 76414611A | Joint en caoutchouc Anti-Vibration | 2 |
| 13 | 76411861B | Caoutchouc 8.5X14X24 | 2 |
| 14 | 71616151AA | Entretoise 6.5X8.5X20.5 | 2 |
| 15 | 71616021BA | Entretoise 6.2X9X20 | 2 |
| 16 | 89520072A | Bouchon réservoir carburant | 1 |
| 16 | 89520711A | Bouchon réservoir carburant | 1 |
| 17 | 74141001A | Collier 8.5/7 | 1 |
| 18 | 92610051A | Cache | 1 |
| 19 | 69929221A | Joint pompe à carburant | 1 |
