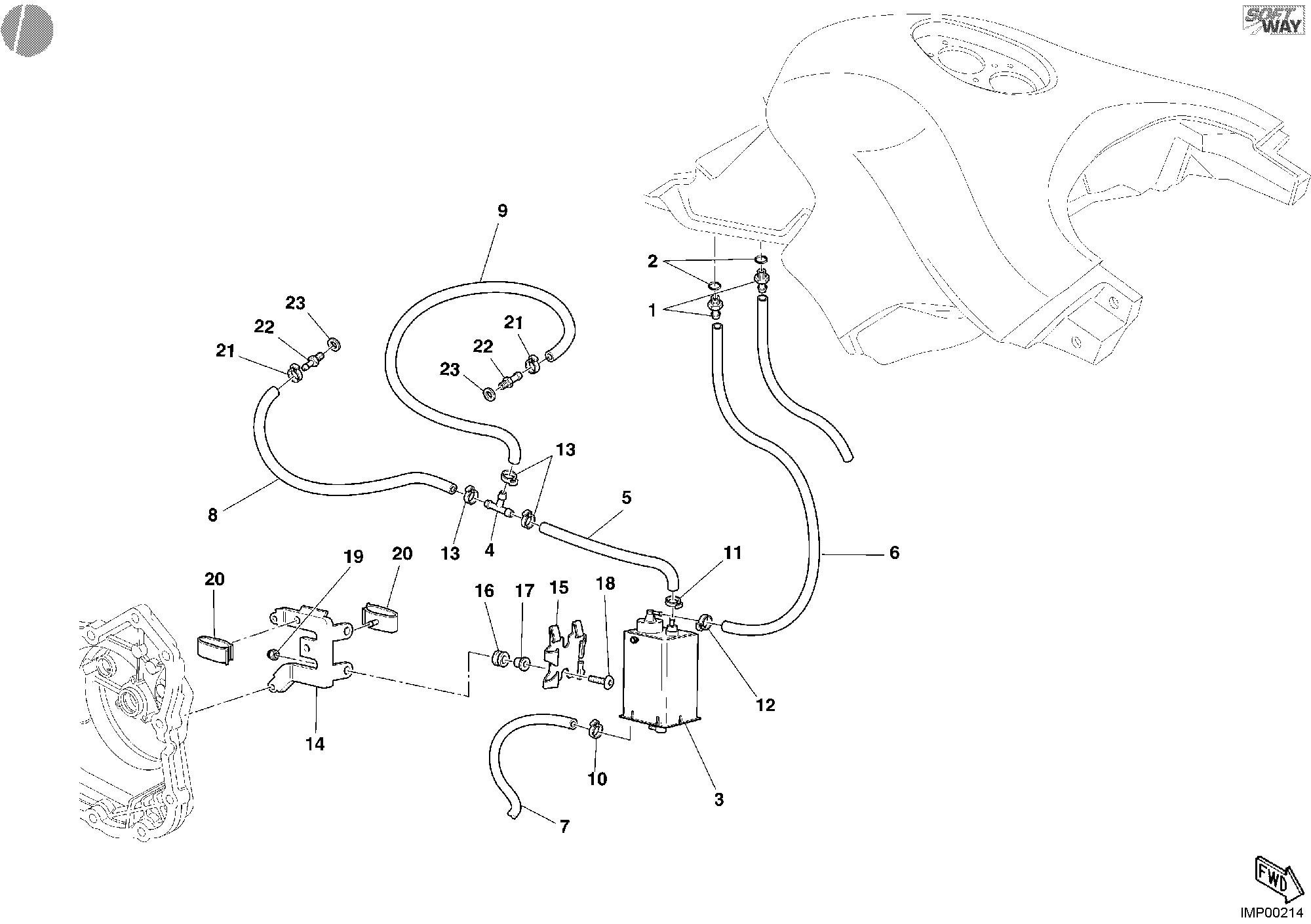

23 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 81411791A | Raccord tuyau | 2 |
| 2 | 88610131A | Joint | 2 |
| 3 | 42610071B | Filtre canister | 1 |
| 4 | 036198850 | Raccord à trois voies | 1 |
| 5 | 59012501A | Tube Raccord/Filtre | 1 |
| 6 | 59012541A | Tuyau 6X13X485 | 1 |
| 7 | 59011411A | Tuyau 7X13 | 1 |
| 8 | 59012131A | Tuyau | 1 |
| 9 | 59011121A | Tuyau carburant | 1 |
| 10 | 74140571A | Collier | 1 |
| 11 | 74140581A | Collier | 1 |
| 12 | 74140631A | Collier | 1 |
| 13 | 74140591A | Collier | 3 |
| 14 | 83012921A | Equerre | 1 |
| 15 | 82711571A | Plaquette | 1 |
| 16 | 76410291A | Caoutchouc | 2 |
| 17 | 71610431A | Entretoise | 2 |
| 18 | 77910081A | Vis tbei M16X18 | 2 |
| 19 | 74810361A | Ecrou | 2 |
| 20 | 82940021A | Support | 2 |
| 21 | 74140431A | Collier | 2 |
| 22 | 81411801A | Raccord | 2 |
| 23 | 025070223 | Joint aluminium | 2 |
