Pincez pour zoomer · touchez une pièce

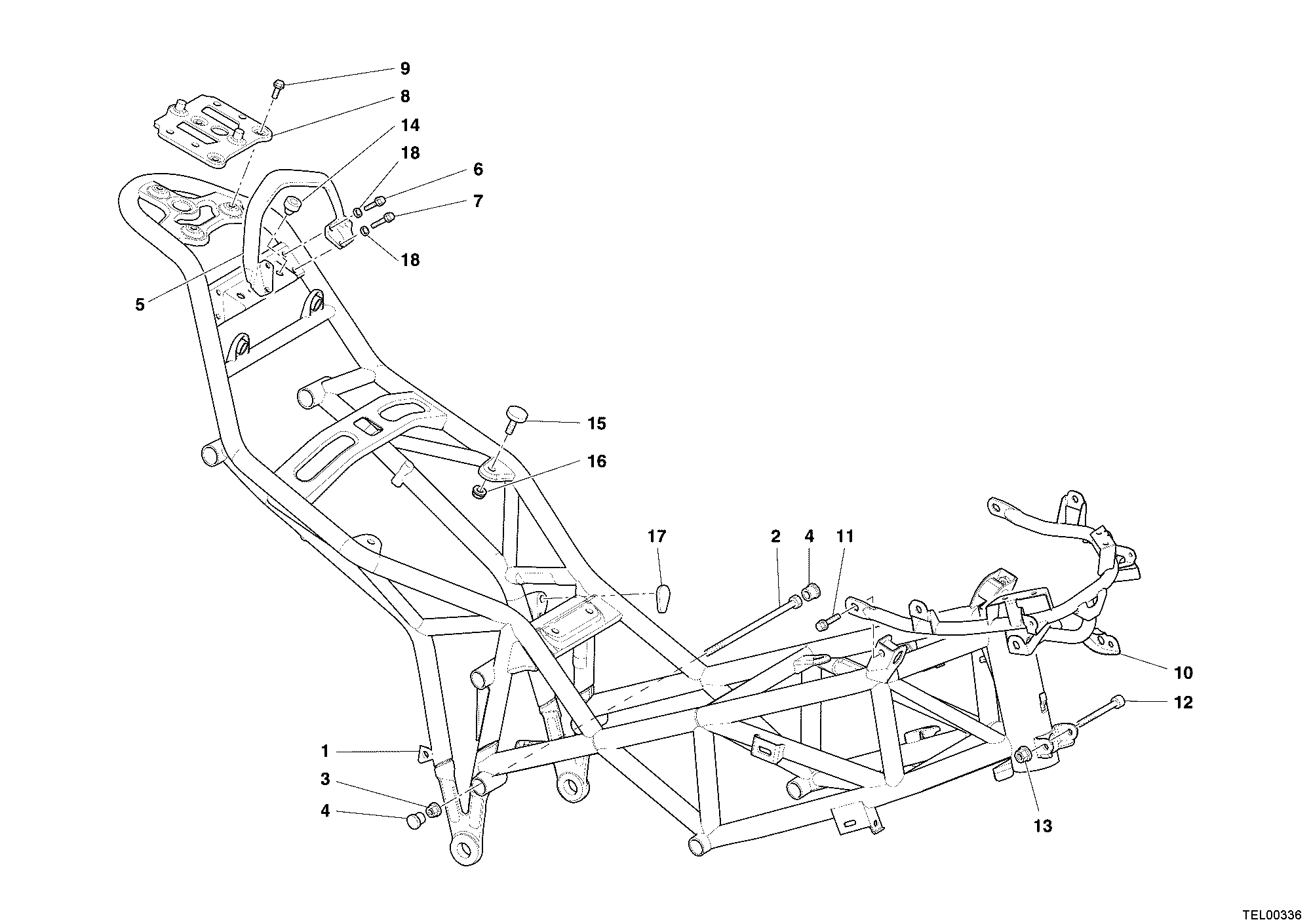

21 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 47010584BB | Cadre | 1 |
| 1 | 47010584BF | Cadre | 1 |
| 2 | 77912131A | Vis | 2 |
| 3 | 74840021A | Écrou M12 | 2 |
| 4 | 87210261A | Bouchon 24 mm | 4 |
| 5 | 80610171AA | Poignee | 1 |
| 5 | 80610171AM | Poignée gris fonce' | 1 |
| 5 | 80610171AT | Poignee | 1 |
| 6 | 77250291A | Vis tef M6X16 | 2 |
| 7 | 77250311B | Vis tef M6X20 | 2 |
| 8 | 82712741A | Plaque | 1 |
| 9 | 77250321A | Vis tef M6X10 | 3 |
| 10 | 47010792A | Support Carenages/Feu/Radiateur | 1 |
| 11 | 77210741A | Vis tef M8X12 | 2 |
| 12 | 77151418B | Vis tcei M8X80 | 1 |
| 13 | 74940061AB | Écrou M8 | 1 |
| 14 | 86610611A | Tampon caoutchouc | 2 |
| 15 | 68420771A | Colonne | 4 |
| 16 | 74840391A | Écrou M8 | 4 |
| 17 | 87210451A | Bouchon | 1 |
| 18 | 85211761A | Rondelle 6.4X12.5X1.6 | 4 |
