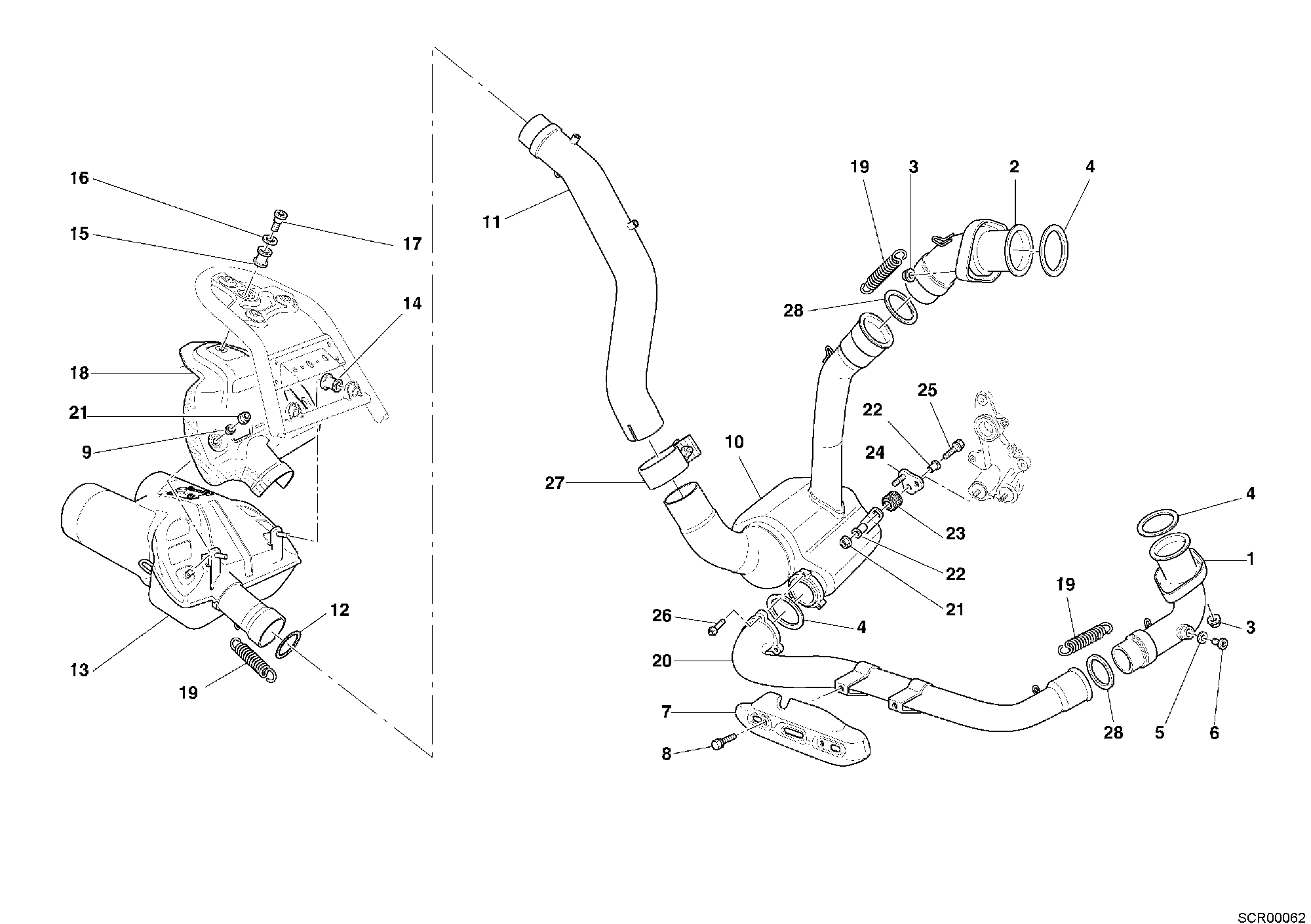

28 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 57011241A | Tuyau échappement horizontal | 1 |
| 2 | 57111241A | Tuyau échappement vertical | 1 |
| 3 | 74840331A | Écrou M8 | 4 |
| 4 | 037084005 | Joint tuyau échappement | 3 |
| 5 | 42020010A | Joint en cuivre 11.9X8.2X2 | 2 |
| 6 | 78020011A | Bouchon complète | 2 |
| 7 | 46011581A | Protection thermique | 1 |
| 8 | 77250321A | Vis tef M6X10 | 2 |
| 9 | 85211861A | Rondelle 6,4X16X0,5 | 2 |
| 10 | 57210261A | Raccord | 1 |
| 11 | 57011001B | Tuyau échappement Compensateur/Silenci | 1 |
| 12 | 79010131A | Joint | 1 |
| 13 | 57320241A | Silencieux | 1 |
| 14 | 76410681A | Caoutchouc | 2 |
| 15 | 76410421A | Joint en caoutchouc Anti-Vibration | 1 |
| 16 | 85211631A | Rondelle 28X12.2X0,5 | 1 |
| 17 | 77912601A | Vis special | 1 |
| 18 | 46011462A | Protection thermique fuselage | 1 |
| 19 | 79911941A | Ressort ancrage tuyau D'Echappement | 3 |
| 20 | 57011251A | Embout tuyau D'Echappement horizontal | 1 |
| 21 | 74810361A | Ecrou | 3 |
| 22 | 71310821A | Entretoise | 2 |
| 23 | 76410241A | Joint en caoutchouc Anti-Vibration | 1 |
| 24 | 83012952A | Equerre | 1 |
| 25 | 77250331A | Vis tef M6X25 | 1 |
| 26 | 77156658B | Vis tceif M6X16 | 3 |
| 27 | 74110311A | Collier | 1 |
| 28 | 79010121A | Joint | 2 |
