Pincez pour zoomer · touchez une pièce

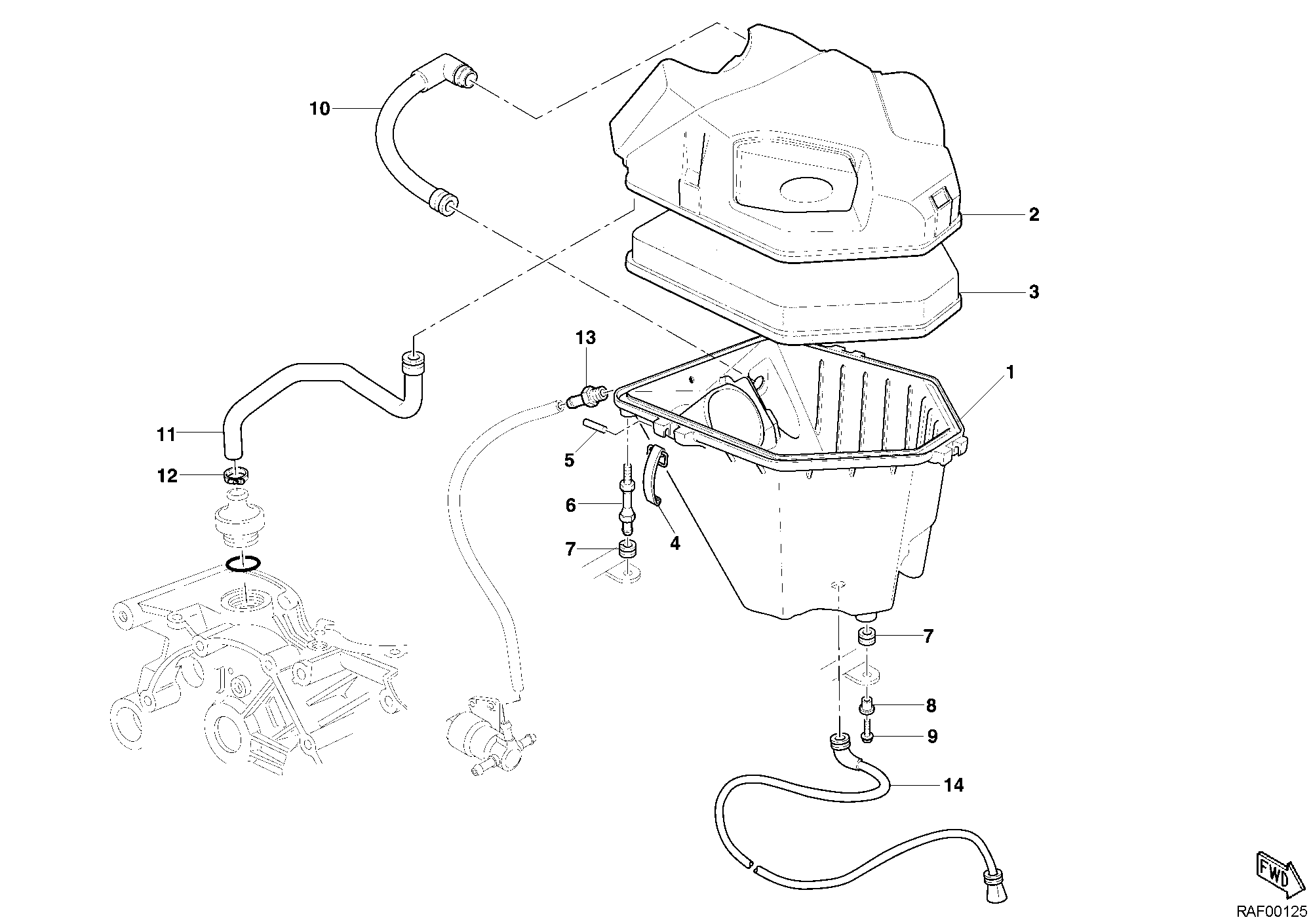

14 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 44220831A | Boîte à filtre inférieure | 1 |
| 2 | 24620771A | Couvercle boîte filtre à air | 1 |
| 3 | 42610131A | Filtre à air | 1 |
| 4 | 76010031B | Crochet | 3 |
| 5 | 742231045 | Goupille elastique | 3 |
| 6 | 68410591A | Colonne | 2 |
| 7 | 76410901A | Caoutchouc | 3 |
| 8 | 71610221B | Entretoise | 1 |
| 9 | 77251018B | Vis tef M6X20 | 1 |
| 10 | 87610871A | Tuyau réservoir Huile-Boitier filtre | 1 |
| 11 | 87610881A | Tuyau réservoir Huile-Moteur | 1 |
| 12 | 74141811A | Collier 16-27 mm | 1 |
| 13 | 77913351A | Prise pression | 1 |
| 14 | 87720051A | Tuyau drainage | 1 |
