17 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.

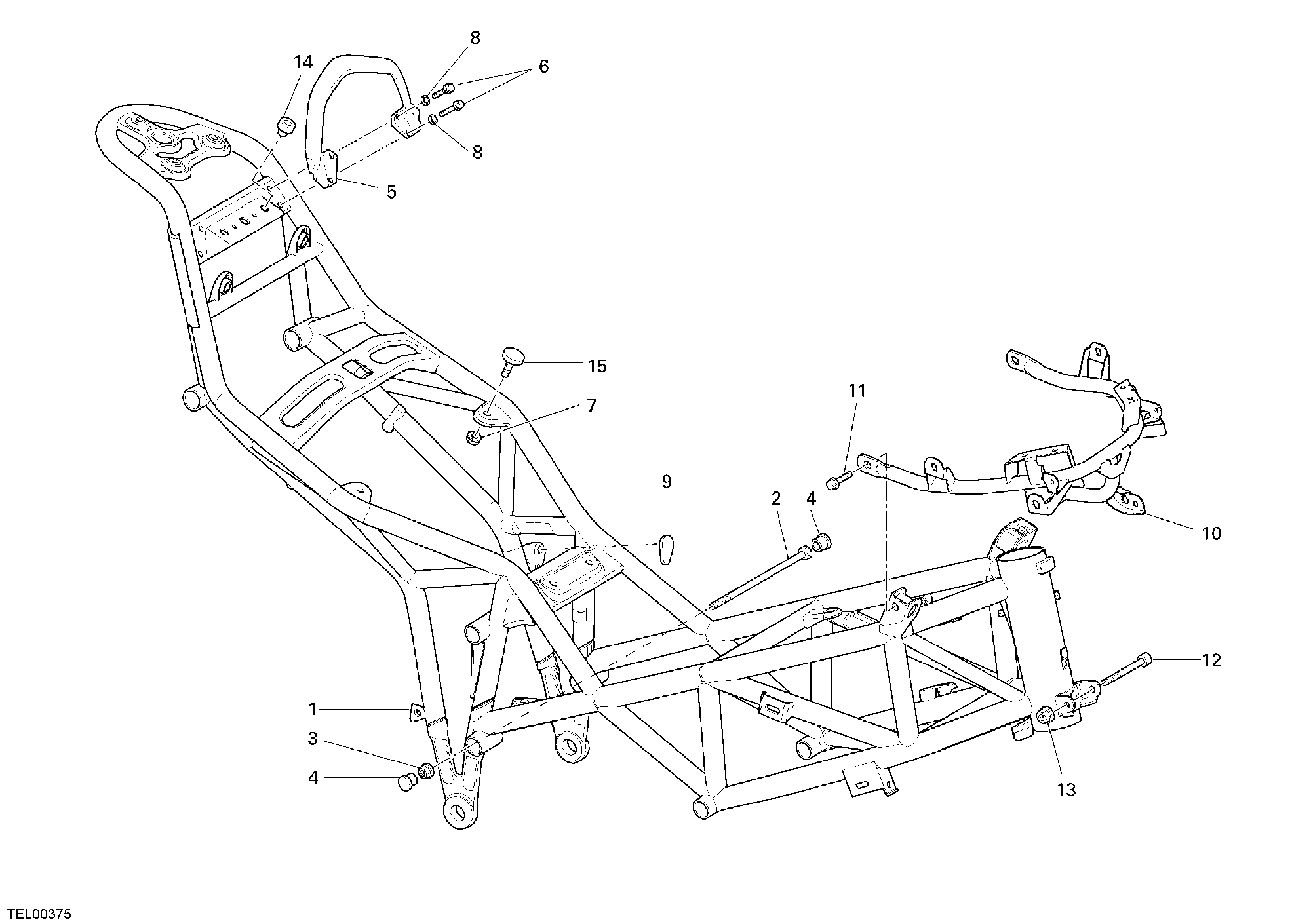

| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 47010582CB | Cadre noir | 1 |
| 1 | 47010582CF | Cadre rouge | 1 |
| 2 | 77912131A | Vis | 2 |
| 3 | 74840021A | Écrou M12 | 2 |
| 4 | 87210261A | Bouchon 24 mm | 4 |
| 5 | 80610201AA | Poignée passager | 1 |
| 5 | 80610201AT | Poignée passager | 1 |
| 6 | 77210731A | Vis tef M6X25 | 4 |
| 7 | 74840391A | Écrou M8 | 4 |
| 8 | 85211761A | Rondelle 6.4X12.5X1.6 | 4 |
| 9 | 87210451A | Bouchon | 1 |
| 10 | 47010791B | Support carene | 1 |
| 11 | 77210741A | Vis tef M8X12 | 2 |
| 12 | 77151418B | Vis tcei M8X80 | 1 |
| 13 | 74940061AB | Écrou M8 | 1 |
| 14 | 86610611A | Tampon caoutchouc | 2 |
| 15 | 68420771A | Colonne | 4 |
