Pincez pour zoomer · touchez une pièce

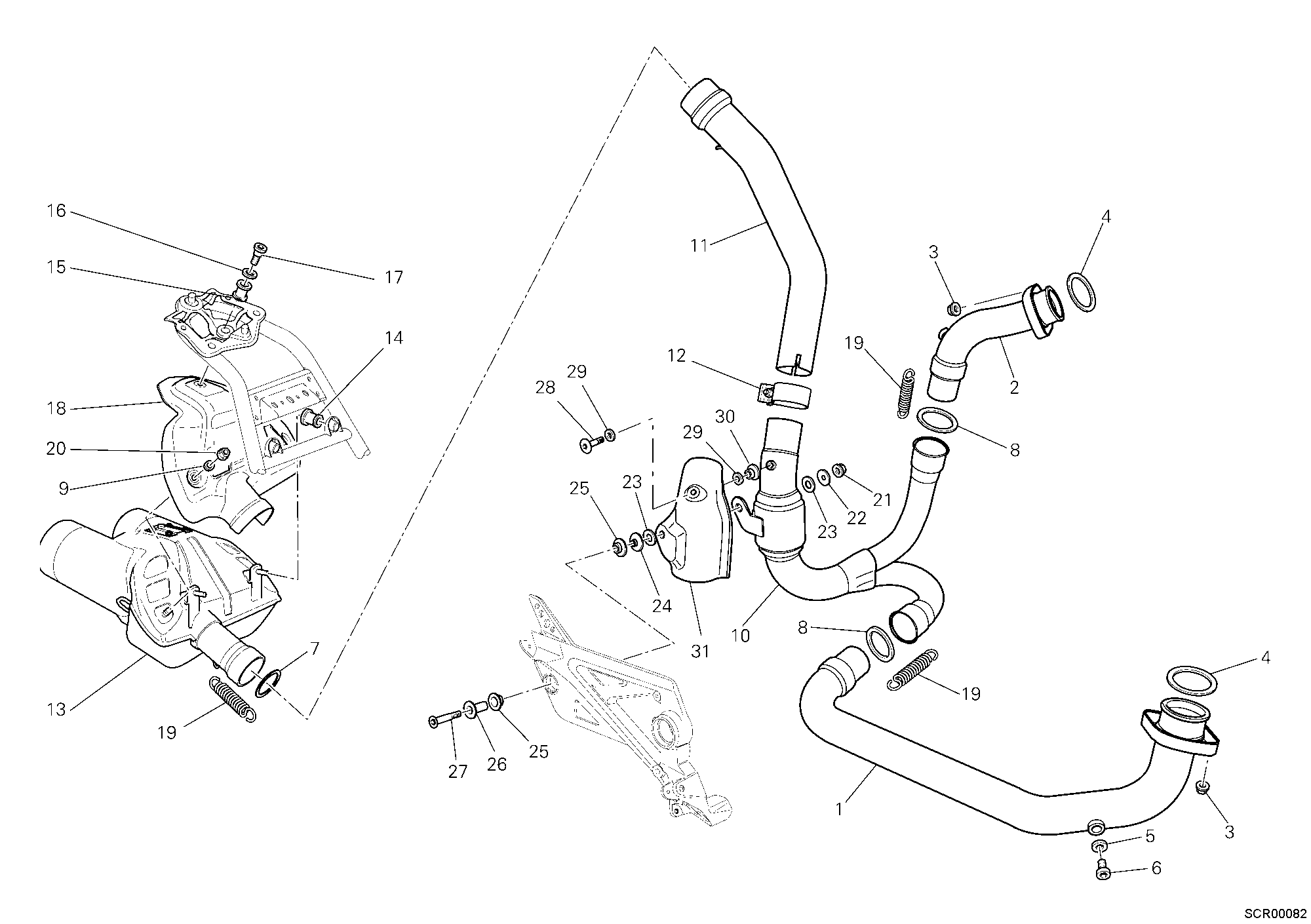

31 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 57011361A | Tube de decharge tête horizontal | 1 |
| 2 | 57111301A | Collecteur D'Echappement | 1 |
| 3 | 74840331A | Écrou M8 | 4 |
| 4 | 037084005 | Joint tuyau échappement | 2 |
| 5 | 42020010A | Joint en cuivre 11.9X8.2X2 | 2 |
| 6 | 78020011A | Bouchon complète | 2 |
| 7 | 79010131A | Joint | 1 |
| 8 | 79010121A | Joint | 2 |
| 9 | 85211861A | Rondelle 6,4X16X0,5 | 2 |
| 10 | 57210251A | Raccord | 1 |
| 11 | 57011171A | Tuyau échappement Compensateur/Silenci | 1 |
| 12 | 74141371A | Connector comp, exhaust pipe | 1 |
| 13 | 57320241A | Silencieux | 1 |
| 14 | 76410681A | Caoutchouc | 2 |
| 15 | 76410421A | Joint en caoutchouc Anti-Vibration | 1 |
| 16 | 85211631A | Rondelle 28X12.2X0,5 | 1 |
| 17 | 77912601A | Vis special | 1 |
| 18 | 46011462A | Protection thermique fuselage | 1 |
| 19 | 79911941A | Ressort ancrage tuyau D'Echappement | 2 |
| 20 | 74810361A | Ecrou | 2 |
| 21 | 74810241A | Ecrou | 1 |
| 22 | 85210311B | Rondelle | 1 |
| 23 | 85611041A | Rondelle | 2 |
| 24 | 71110901C | Douille | 1 |
| 25 | 76410011A | Silentbloc | 2 |
| 26 | 71611391A | Entretoise | 1 |
| 27 | 77950091A | Vis | 1 |
| 28 | 77510351B | Vis tbei M5X12 | 1 |
| 29 | 85210721A | Rondelle | 2 |
| 30 | 71611071B | Entretoise | 1 |
| 31 | 46012172A | Protection thermique | 1 |
