Pincez pour zoomer · touchez une pièce

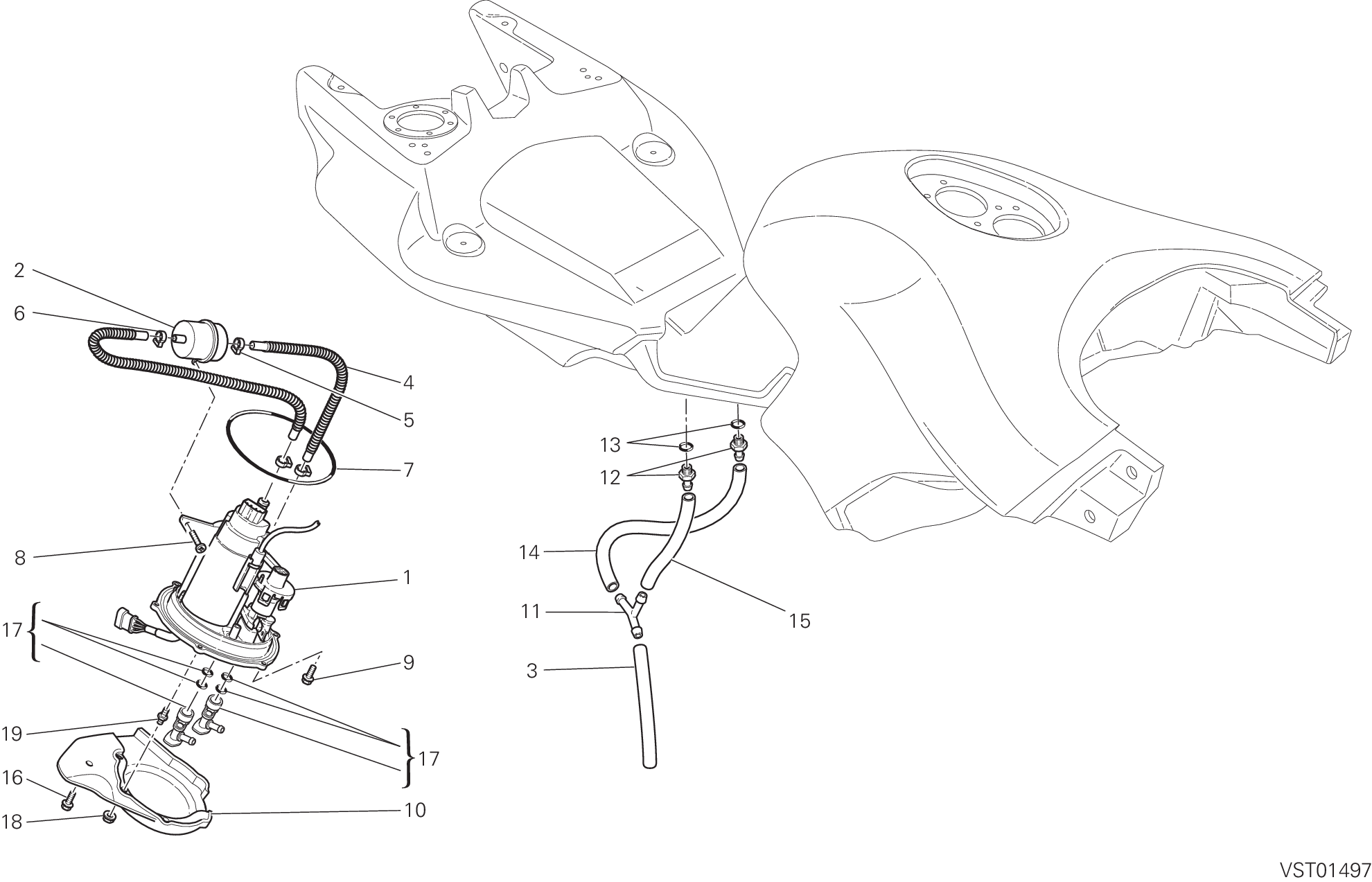

19 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 16022481A | Pompe à carburant | 1 |
| 2 | 42540101A | Filtre carburant | 1 |
| 3 | 59012471A | Tuyau | 1 |
| 4 | 59011951A | Tuyau | 1 |
| 5 | 74140921A | Collier | 1 |
| 6 | 74140931A | Collier | 3 |
| 7 | 88640491A | Joint torique 107,2X5,34 | 1 |
| 8 | 77450061A | Vis taraud | 1 |
| 9 | 77250291A | Vis tef M6X16 | 4 |
| 10 | 24712131C | Couvercle | 1 |
| 11 | 61610021A | Raccord en Y | 1 |
| 12 | 85010061A | Raccord | 2 |
| 13 | 88610131A | Joint | 2 |
| 14 | 59012401A | Tube D'Event | 1 |
| 15 | 59012411A | Tuyau drainage | 1 |
| 16 | 77210501A | Vis tef M6X12 | 1 |
| 17 | 81440101A | Raccord rapide | 2 |
| 18 | 74810351B | Ecrou | 2 |
| 19 | 77913511A | Vis special | 2 |
