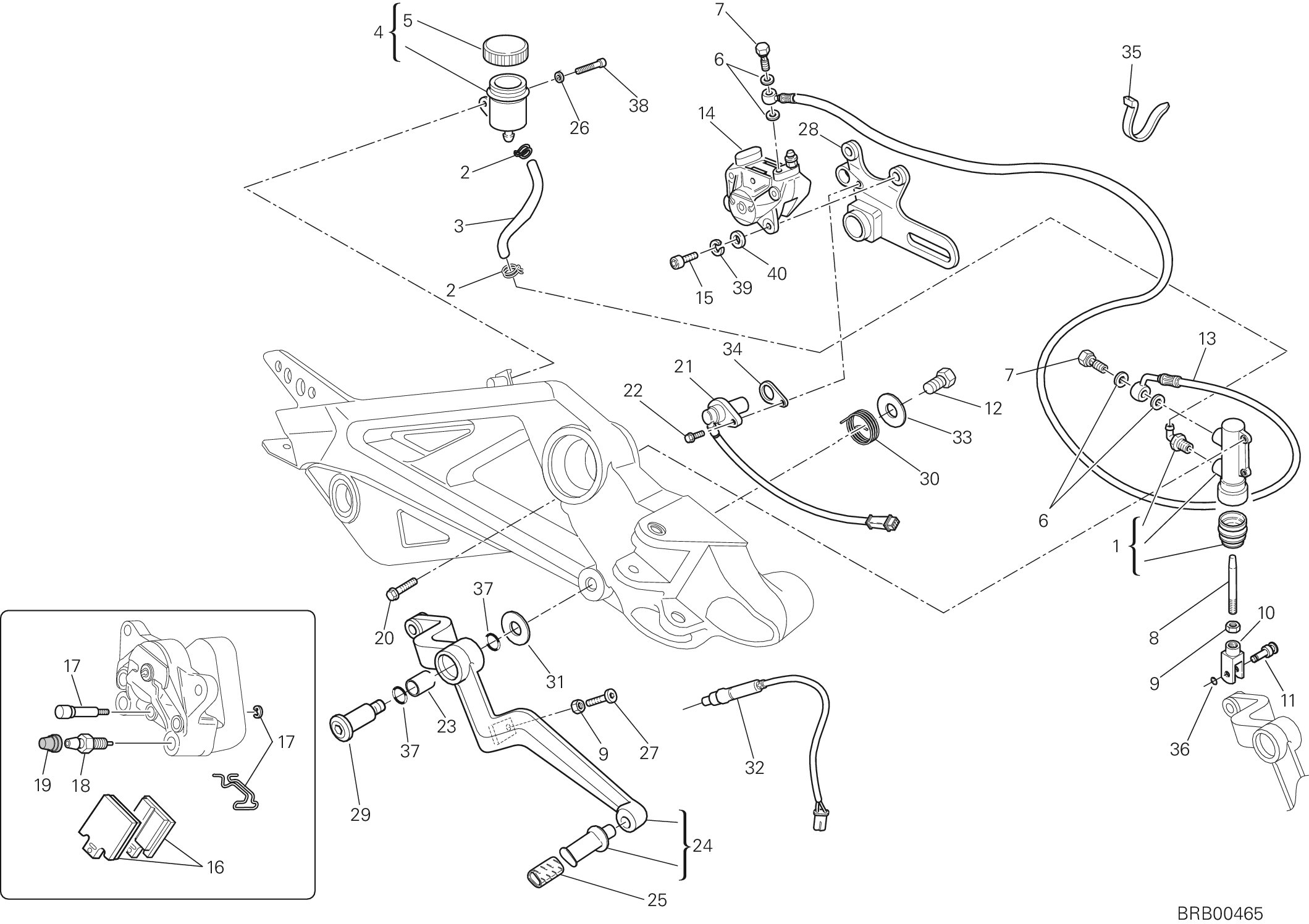

41 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 62540151A | Pompe frein arrière | 1 |
| 2 | 74140431A | Collier | 2 |
| 3 | 87710711A | Tuyau huile | 1 |
| 4 | 58540011A | Réservoir liquide freins | 1 |
| 5 | 89340051A | Capot Maitre-Cylindre | 1 |
| 6 | 42020010A | Joint en cuivre 11.9X8.2X2 | 4 |
| 7 | 77913661AB | Vis fixation tuyau frein M10X1 | 2 |
| 8 | 11710441A | Tige maître cylindre | 1 |
| 9 | 74750051B | Écrou basse M6 | 2 |
| 10 | 18410051A | Fourchette din 71752 | 1 |
| 11 | 82110962A | Pin | 1 |
| 12 | 77210511A | Vis | 1 |
| 13 | 61940321A | Tuyau frein arrière | 1 |
| 14 | 61140251A | Étrier frein arrière | 1 |
| 15 | 77157258B | Vis tceif M8X25 | 2 |
| 16 | 61340381A | Jeu plaquettes frein arrière | 1 |
| 16 | 61340731A | Jeu plaquettes frein arrière | 1 |
| 17 | 61240131B | Jeu de révision de pivots plaquette | 1 |
| 18 | 63140161A | Vis pour vidange étrier | 1 |
| 19 | 61240081A | Bouchon poussiere (emballage de 20 pieces) | 1 |
| 20 | 77250311B | Vis tef M6X20 | 2 |
| 21 | 55240371A | Capteur vitesse | 1 |
| 22 | 77156658B | Vis tceif M6X16 | 1 |
| 23 | 800059056 | Douille | 1 |
| 24 | 45720341A | Pédale frein | 1 |
| 25 | 76410112A | Couvre-Pedale | 1 |
| 26 | 734406N01 | Rondelle | 1 |
| 27 | 77912371B | Vis | 1 |
| 28 | 82510301A | Support étrier frein arrière | 1 |
| 29 | 82111701A | Pivot | 1 |
| 30 | 79912191A | Ressort | 1 |
| 31 | 85211511A | Rondelle | 1 |
| 32 | 53940031B | Interrupteur stop arrière | 1 |
| 33 | 85211961A | Rondelle 6.4X25X1.5 | 1 |
| 34 | 71311921A | Entretoise | 1 |
| 35 | 74140621A | Collier clic 8 mm | 1 |
| 36 | 88450161A | Circlip | 1 |
| 37 | 88641161A | Joint torique | 2 |
| 38 | 77350628B | Vis tceir M6X10 | 1 |
| 39 | 85350061A | Rondelle elastique | 2 |
| 40 | 85212031A | Rondelle 8.2X18X2 | 2 |
