Pincez pour zoomer · touchez une pièce

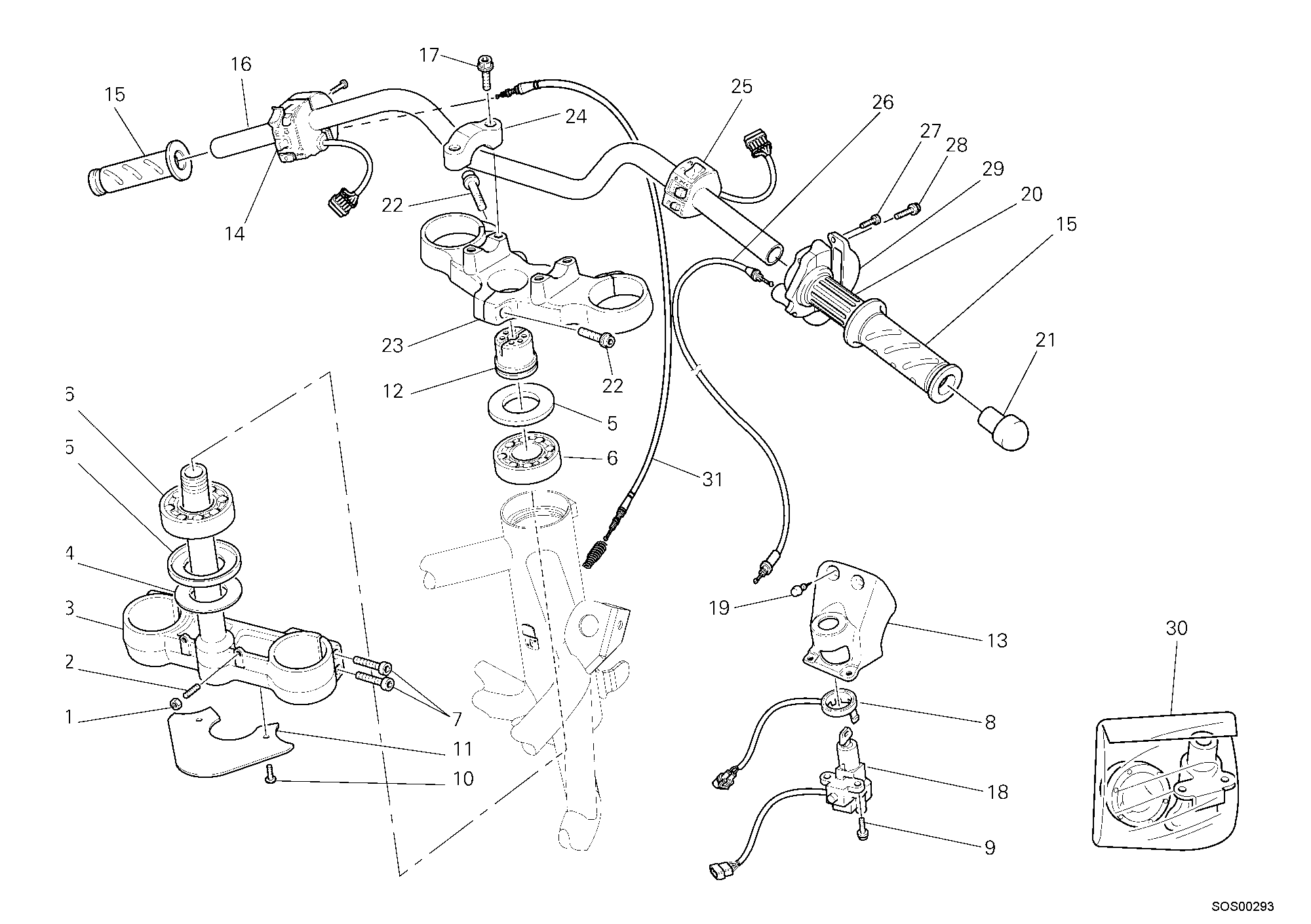

31 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 74750071A | Ecrou | 2 |
| 2 | 77910991B | Vis | 2 |
| 3 | 34220311A | Socle de direction avec pivot | 1 |
| 4 | 85211031A | Rondelle | 1 |
| 5 | 93010041B | Bague étanchéité | 1 |
| 6 | 70240041A | Roulement à rouleaux coniques | 1 |
| 7 | 77157278B | Vis tceif M8X30 | 4 |
| 8 | 51840041B | Antenne immobilizer | 1 |
| 9 | 77912991A | Vis | 2 |
| 10 | 77210451A | Vis tef M5X10 | 2 |
| 11 | 46010762A | Bavette Garde-Boue | 1 |
| 12 | 70310131A | Écrou supérieur tête direction | 1 |
| 13 | 24712041A | Couvercle contacteur D'Allumage | 1 |
| 14 | 65140111A | Commutateur feux gauche | 1 |
| 15 | 65620121A | Jeu de poignées | 1 |
| 16 | 36010671A | Guidon | 1 |
| 17 | 77154318B | Vis tcei M10X1.25X25 | 4 |
| 18 | 65240061C | Commutateur À clé | 1 |
| 19 | 86610581A | Joint en caoutchouc Anti-Vibration | 1 |
| 20 | 65420031A | Contrôle gaz | 1 |
| 21 | 87210281A | Masse antivibratile guidon | 2 |
| 22 | 77157258B | Vis tceif M8X25 | 7 |
| 23 | 34110481A | Tête de direction | 1 |
| 24 | 36010511B | Cavalier guidon, supérieur | 2 |
| 25 | 65010021A | Deviateur feux droite | 1 |
| 26 | 65610631A | Câble gaz | 1 |
| 27 | 800066774 | Vis tcic M4X0,7X8 | 2 |
| 28 | 77250231A | Vis M6X20 | 2 |
| 29 | 65840021B | Couvercle | 1 |
| 30 | 59820381A | Jeu serrure | 1 |
| 31 | 65710211A | Câble commande starter | 1 |
