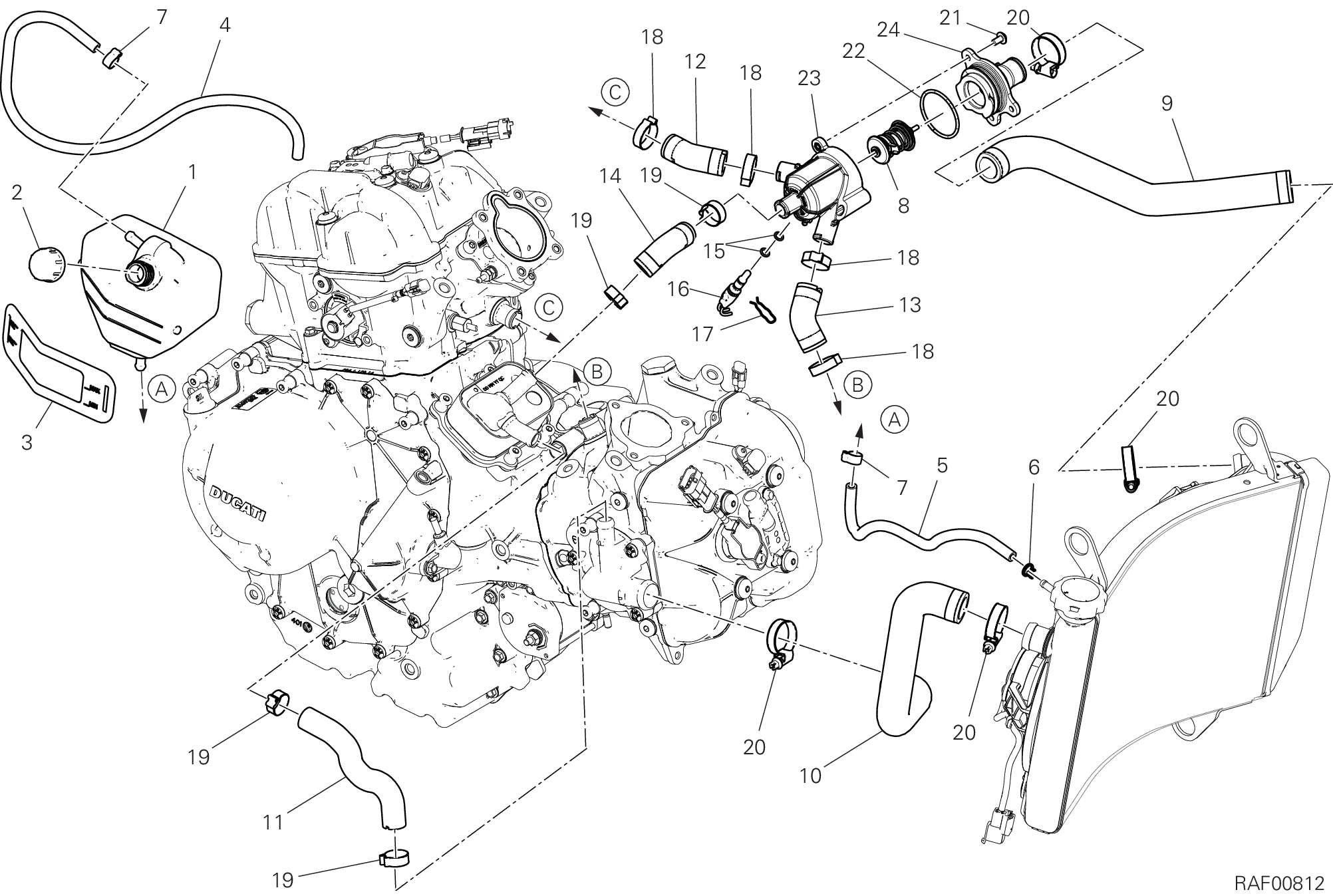

24 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 58511571A | Vase expansion | 1 |
| 2 | 89310143A | Bouchon vase D'Expansion | 1 |
| 3 | 86614111A | Support réservoir eau | 1 |
| 4 | 93410761A | Tube D'Event | 1 |
| 5 | 93410651A | Tuyau drainage inférieur | 1 |
| 6 | 74140431A | Collier | 1 |
| 7 | 74140651A | Fascetta 11-7 mm | 2 |
| 8 | 55340101A | Thermostate | 1 |
| 9 | 80012751A | Tuyau eau refoulement | 1 |
| 10 | 80012761A | Tuyau eau retour | 1 |
| 11 | 80012741A | Tuyau eau | 1 |
| 12 | 80012771A | Manchon Thermostat/TêTe vertical | 1 |
| 13 | 80012781A | Manchon Thermostat/Tete horizontal | 1 |
| 14 | 80012791A | Manchon | 1 |
| 15 | 88641981A | Bague D'Etancheite | 2 |
| 16 | 55242631A | Capteur température D'Eau moteur | 1 |
| 17 | 79915581A | Ressort | 1 |
| 18 | 74142801A | Collier | 4 |
| 19 | 74142971A | Collier | 4 |
| 20 | 74142591A | Collier 20-35 mm | 4 |
| 21 | 77244163BA | Vis tbei M5X10 | 3 |
| 22 | 88643671A | Joint torique | 1 |
| 23 | 61610231A | Corps distributeur | 1 |
| 24 | 61610241A | Couvercle gicleur ensemble | 1 |
