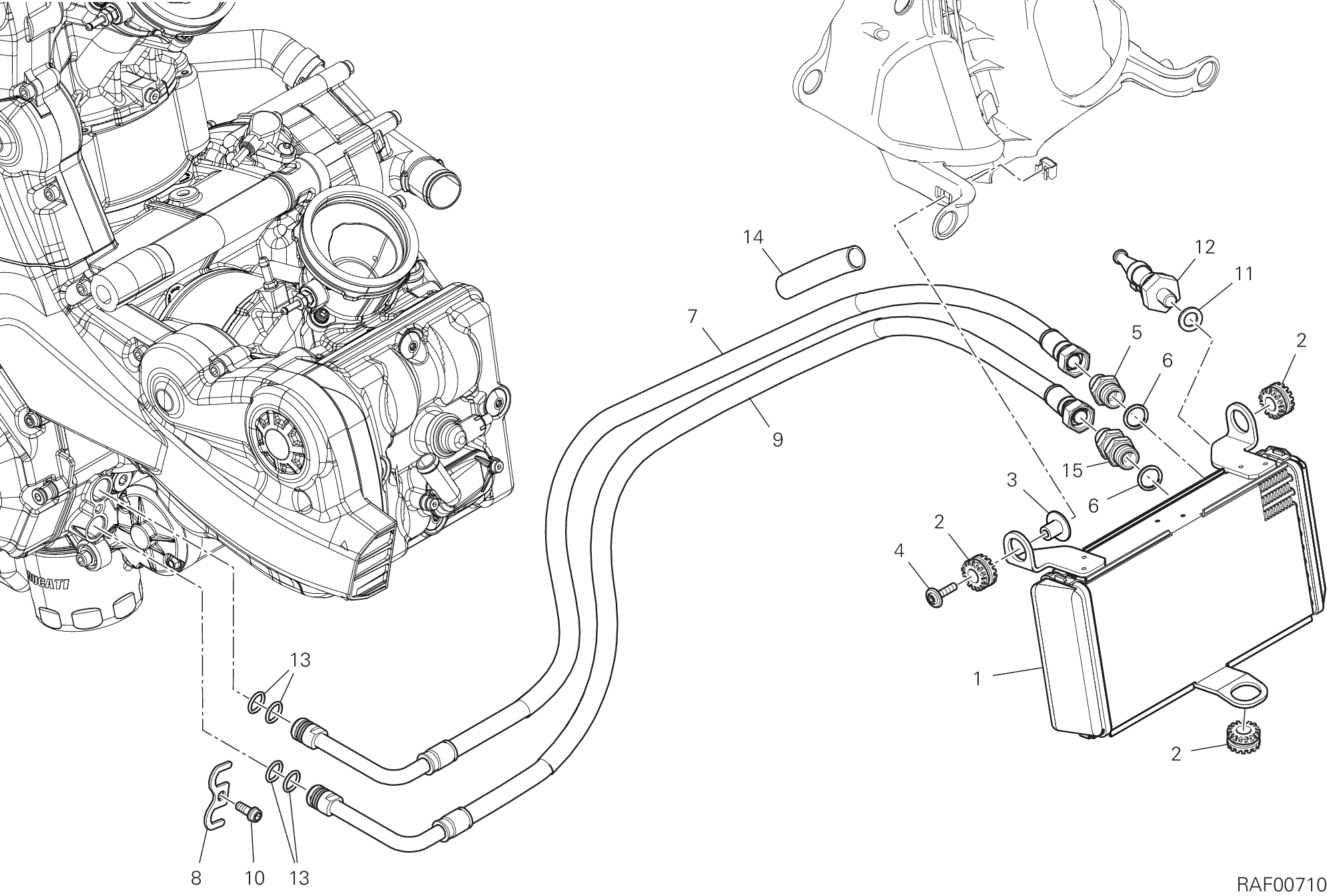

15 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 54811231A | Radiateur à huile | 1 |
| 2 | 76410241A | Joint en caoutchouc Anti-Vibration | 3 |
| 3 | 71611641AA | Entretoise | 1 |
| 4 | 77214061AA | Vis special tcei M5X22 | 1 |
| 5 | 81510221A | Raccord tuyau M14X1.5 | 1 |
| 6 | 42020064A | Joint aluminium | 2 |
| 7 | 54911191A | Tuyau de refoulement huile | 1 |
| 8 | 82715481A | Plaquette | 1 |
| 9 | 54911142A | Tuyau | 1 |
| 10 | 77116648B | Vis M6X14 | 1 |
| 11 | 85211951A | Joint 10,5X17X2 | 1 |
| 12 | 53940302A | Bulbe de pression D'Huile | 1 |
| 13 | 88641061A | Joint torique 12.42X1.78 | 4 |
| 14 | 4601H701A | Gaine de protection | 1 |
| 15 | 81510391A | Raccord tuyau M14X1.5 | 1 |
