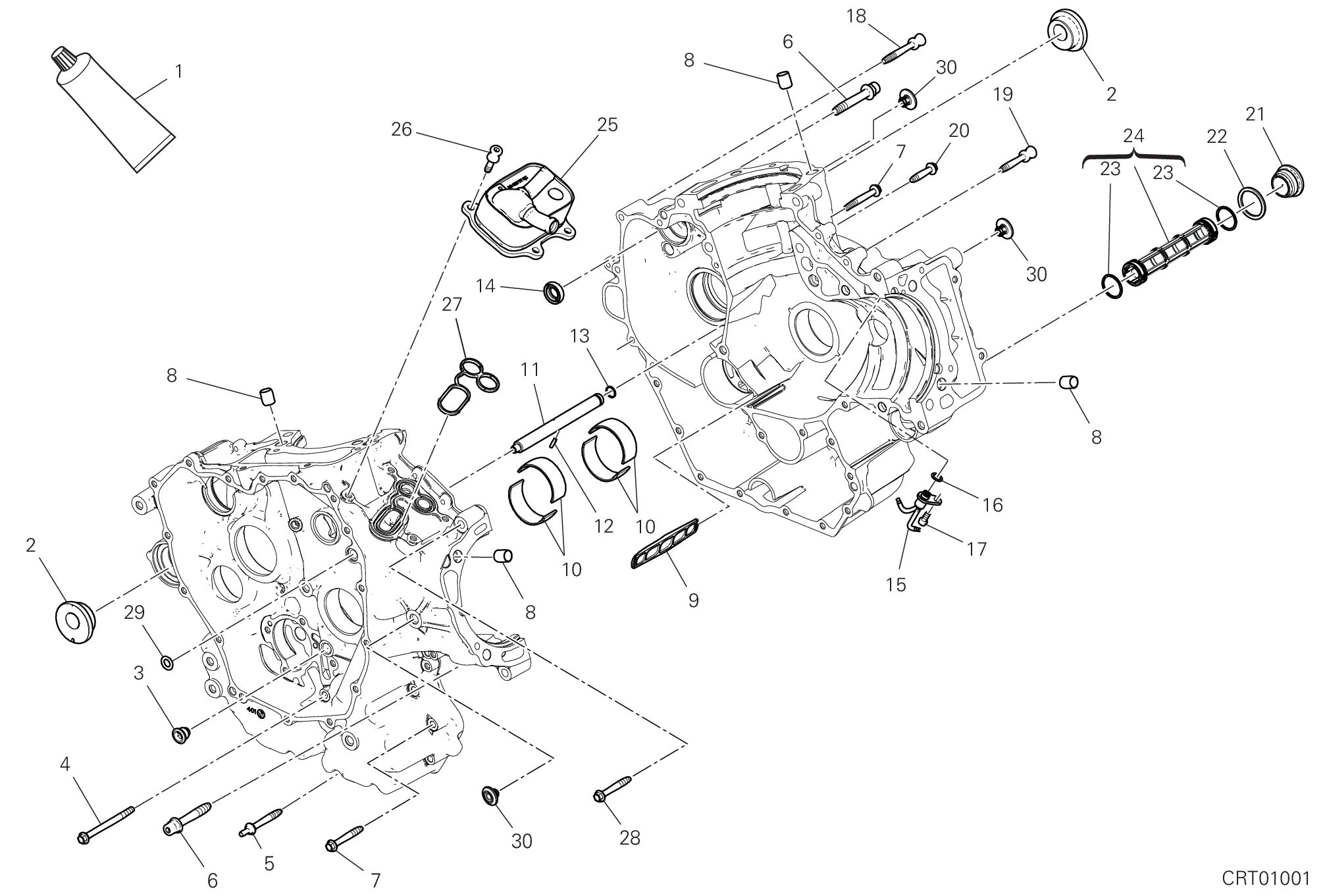

35 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 942470034 | Colle liquide | 1 |
| 2 | 7111E703AC | Douille | 2 |
| 3 | 78010511C | Bouchon | 1 |
| 4 | 77253447C | Vis | 2 |
| 5 | 7791D631A | Vis special | 4 |
| 6 | 77215322A | Vis special | 5 |
| 7 | 77253387C | Vis | 8 |
| 8 | 71116941A | Grain | 4 |
| 9 | 42710351A | Filtre à huile à filet | 1 |
| 10 | 11210791AD | Demi-Roulement noir | 4 |
| 10 | 11210791AE | Demi-Roulement vert | 4 |
| 10 | 11210792A0 | Demi-Roulement violet | 4 |
| 10 | 11210792AA | Demi-Roulement rouge | 4 |
| 10 | 11210792AB | Demi-Roulement bleu | 4 |
| 10 | 11210792AC | Demi-Roulement jaune | 4 |
| 11 | 87513381C | Tuyau cote alternateur | 1 |
| 12 | 86150181A | Goupille elastique | 1 |
| 13 | 88650591A | Joint torique | 1 |
| 14 | 93041592A | Bague étanchéité | 1 |
| 15 | 87513591A | Gicleur | 1 |
| 16 | 88650751A | Joint torique | 1 |
| 17 | 77156393B | Vis M5X12 | 1 |
| 18 | 7791D601A | Vis special | 2 |
| 19 | 77916041DA | Vis special | 1 |
| 20 | 77253367C | Vis | 2 |
| 21 | 78011521C | Bouchon | 1 |
| 22 | 85251141A | Rosette | 1 |
| 23 | 88641331A | Joint D'Etancheite | 2 |
| 24 | 89420241A | Filtre à huile à filet | 1 |
| 25 | 54710051A | Échangeur de chaleur | 1 |
| 26 | 7791D531AA | Vis special | 4 |
| 27 | 78811991B | Joint | 1 |
| 28 | 77251387C | Vis | 4 |
| 29 | 88643341A | Joint torique | 1 |
| 30 | 87210861A | Bouchon | 3 |
