Pincez pour zoomer · touchez une pièce

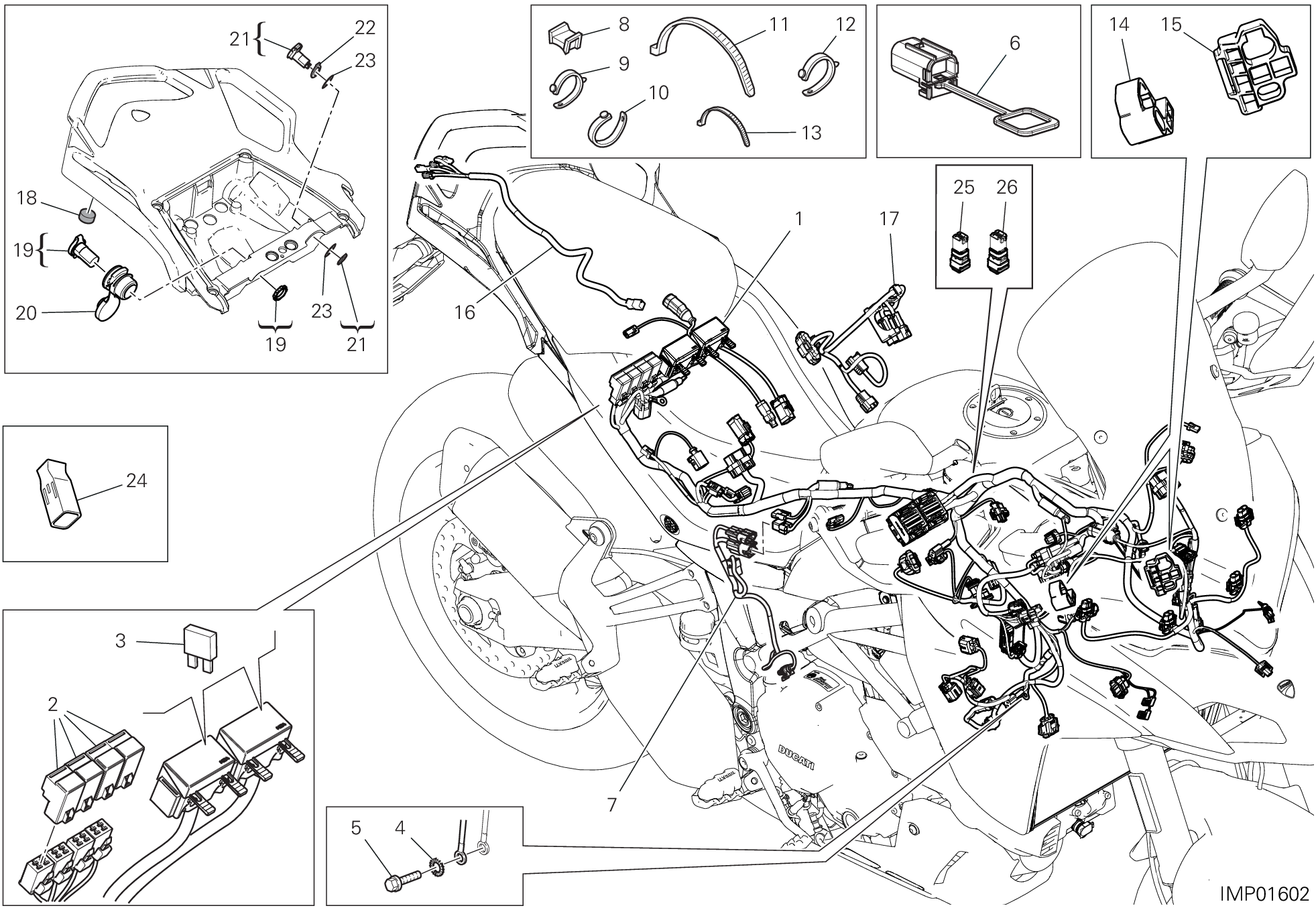

31 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 5101G703C | CâBlage principal | 1 |
| 2 | 54140151A | Relais | 4 |
| 3 | 38940191A | Fusibile 5A | 2 |
| 3 | 38940201A | Fusible 10A | 3 |
| 3 | 38940211A | Fusible 15A | 2 |
| 3 | 38940221A | Fusible 20A | 1 |
| 3 | 38940241A | Fusible 7.5à | 2 |
| 3 | 38940261A | Fusibile 25A | 3 |
| 4 | 85550001B | Rondelle elastique | 1 |
| 5 | 77211061A | Vis tef M6X14 | 1 |
| 6 | 87211681A | Bouchon | 1 |
| 7 | 5101A262A | Câblage électrique | 1 |
| 8 | 85040671A | Collier tucker | 5 |
| 9 | 74110121A | Collier caoutchouc 62Mm | 10 |
| 10 | 74110131A | Collier caoutchouc 82Mm | 2 |
| 11 | 069191030 | Collier | 38 |
| 12 | 74110551A | Collier caoutchouc 39Mm | 21 |
| 13 | 74140381A | Collier | 31 |
| 14 | 8291E102A | Support connecteur droit | 1 |
| 15 | 8291E111A | Support connecteur gauche | 1 |
| 16 | 5101A252A | Faisceau arrière 500 h/g | 1 |
| 17 | 5101B164A | Câblage D'Injection | 1 |
| 18 | 86611221A | Antivibration | 1 |
| 19 | 38640591A | Prise bas tension (Usb) | 1 |
| 20 | 76412261A | Support | 1 |
| 21 | 38640132A | Prise bas tension | 1 |
| 22 | 71319331A | Entretoise | 1 |
| 23 | 85213761A | Rosette | 2 |
| 24 | 87210641A | Bouchon connecteur | 1 |
| 25 | 38620061A | Connecteur à 6 voies | 2 |
| 26 | 38620081A | Connecteur | 1 |
