Pincez pour zoomer · touchez une pièce

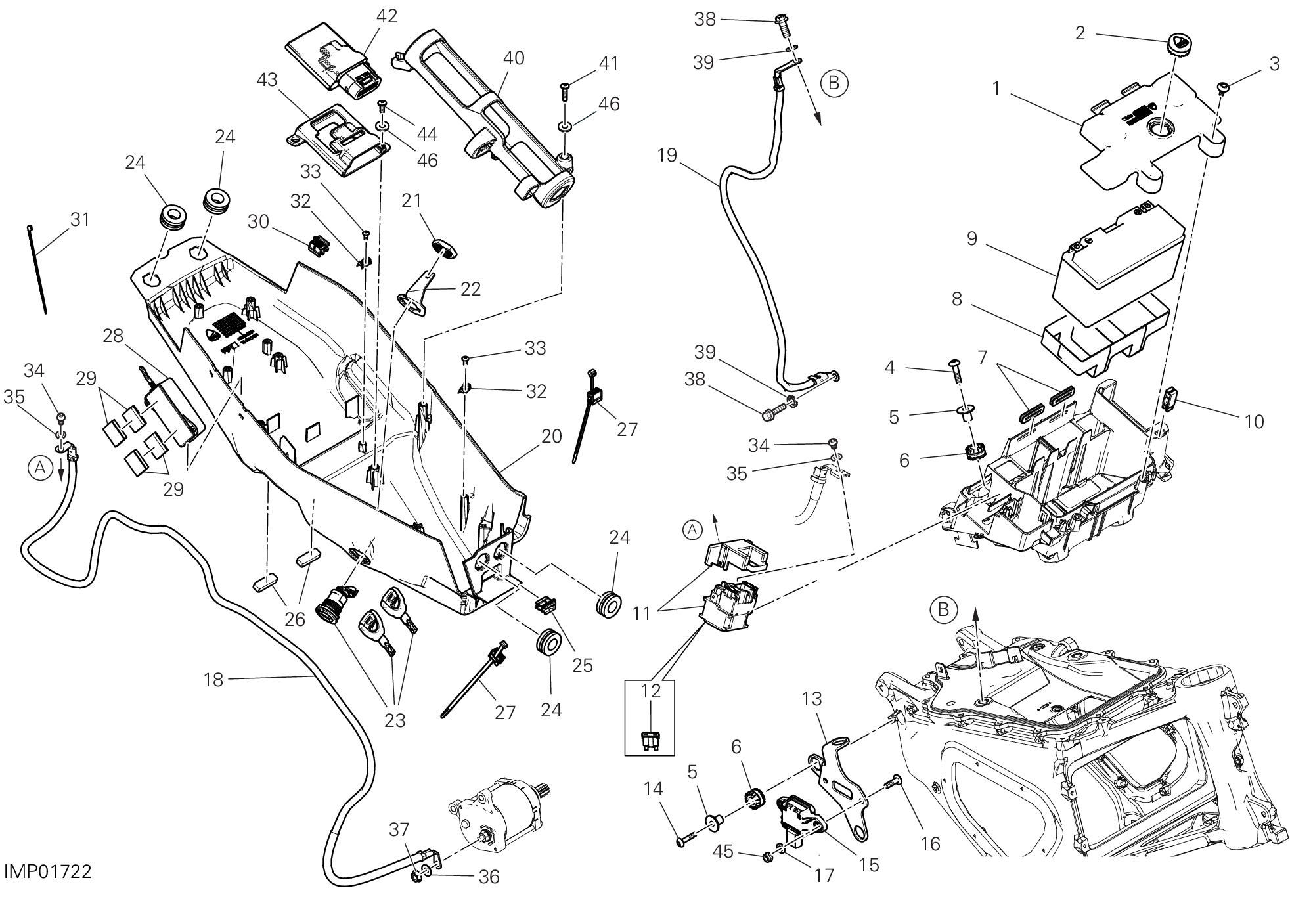

46 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 8301P201A | Battery fixing bracket | 1 |
| 2 | 76410621B | Caoutchouc | 1 |
| 3 | 77214411AA | Vis tceif M5X9 | 2 |
| 4 | 77244373B | Vis | 4 |
| 5 | 71614191A | Entretoise | 7 |
| 6 | 76410241A | Joint en caoutchouc Anti-Vibration | 7 |
| 7 | 76411411B | Caoutchouc | 2 |
| 8 | 86614051A | Support batterie | 1 |
| 9 | 69926761A | Batterie | 1 |
| 10 | 69710081A | Pincette pour fusible | 1 |
| 11 | 39740081B | Relais démarrage | 1 |
| 12 | 38940231A | Fusible 30A | 3 |
| 13 | 8301P341AA | Equerre | 1 |
| 14 | 77244233B | Vis tbei 5X25 | 3 |
| 15 | 38540093B | Piattaforma inerziale | 1 |
| 16 | 77240443C | Vis | 2 |
| 17 | 85211761A | Rondelle 6.4X12.5X1.6 | 2 |
| 18 | 51411251A | Câble telerupteur - démarreur | 1 |
| 19 | 51311111A | Cable | 1 |
| 20 | 8291S301B | Support batterie | 1 |
| 21 | 75011551A | Écrou M22X1.5 | 1 |
| 22 | 8271P361AA | Plaquette | 1 |
| 23 | 59820611A | Serrure selle | 1 |
| 24 | 76412041A | Caoutchouc | 4 |
| 25 | 75841051A | Jonc | 1 |
| 26 | 86612431B | Tampon | 2 |
| 27 | 75840801A | Collier | 2 |
| 28 | 38512229A | Centralina bluetooth | 1 |
| 29 | 85042242A | Dual lock | 4 |
| 30 | 75841041A | Jonc | 1 |
| 31 | 74140381A | Collier | 4 |
| 32 | 85041711A | Passe-Tube | 2 |
| 33 | 77440141A | Vis taraud 4X8 wn1412 | 2 |
| 34 | 77156628B | Vis tceif M6X10 | 2 |
| 35 | 85350101A | Rondelle elastique | 2 |
| 36 | 85310031A | Rondelle elastique 6 mm | 1 |
| 37 | 75011211A | Écrou M6 | 1 |
| 38 | 77211061A | Vis tef M6X14 | 2 |
| 39 | 85550001B | Rondelle elastique | 2 |
| 40 | 8301P371A | Support D'Actionneur | 1 |
| 41 | 77440321A | Vis taraud | 2 |
| 42 | 94010092A | Unité contrôle | 1 |
| 43 | 70011491A | Support | 1 |
| 44 | 77440171A | Vis taraud | 2 |
| 45 | 74940041A | Écrou autobloquant M6 | 2 |
| 46 | 85250311AB | Rondelle | 4 |
