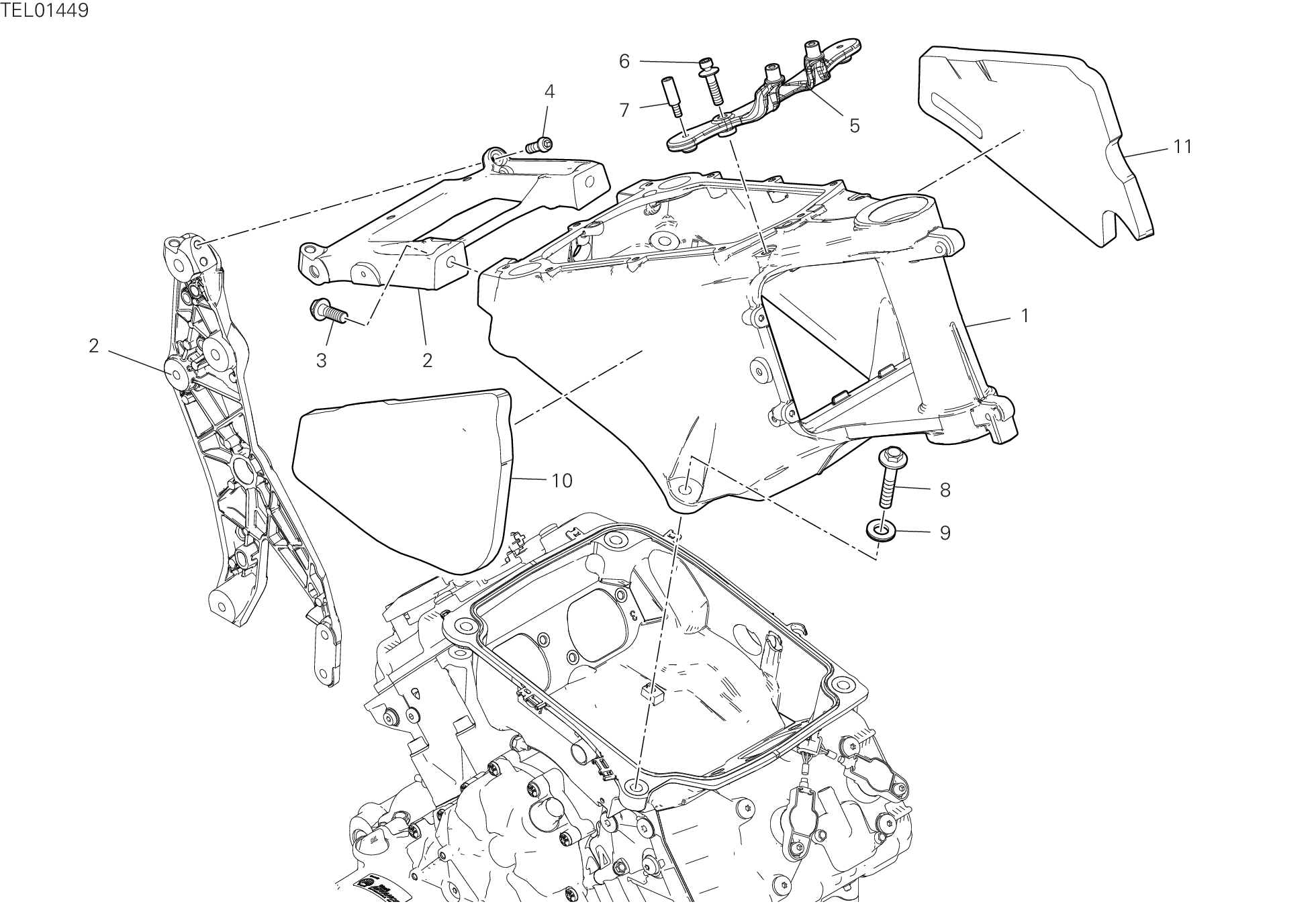

11 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 47111544BA | Cadre | 1 |
| 2 | 47111581CA | Plaque centrale | 1 |
| 3 | 7791C011AA | Vis special | 2 |
| 4 | 77157248CA | Vis | 2 |
| 5 | 8291I241AA | Support | 1 |
| 6 | 7791A821AA | Vis special | 4 |
| 7 | 7791C231BA | Vis special | 2 |
| 8 | 7791C071AA | Vis speciale M10X55 | 4 |
| 9 | 85540101AA | Rondelle dentelee | 4 |
| 10 | 48612651A | Panneau insonorisant droit | 1 |
| 11 | 48612661A | Panneau insonorisant gauche | 1 |
