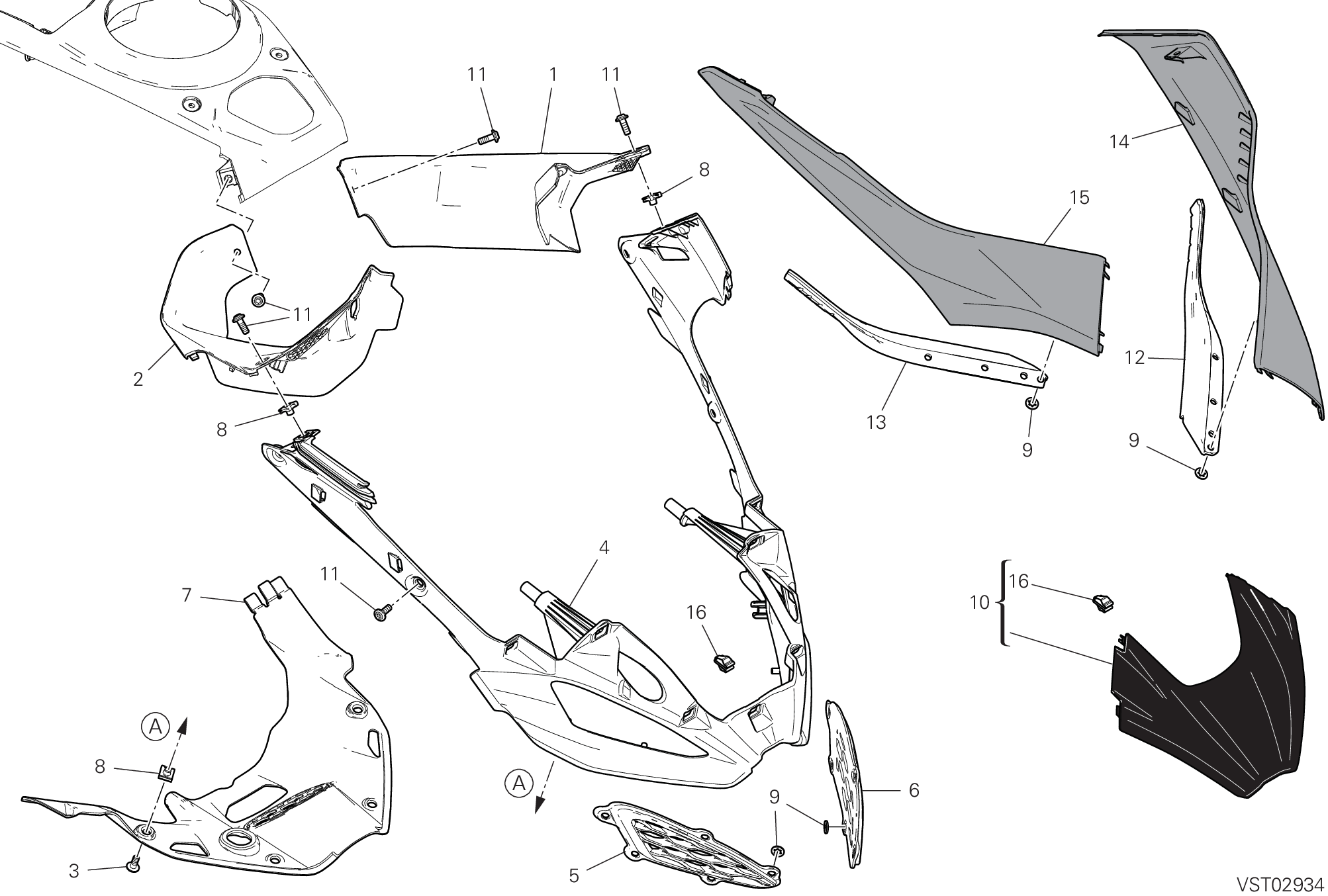

16 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 48114192A | Couvercle capot gauche | 1 |
| 2 | 48114182A | Couvercle capot droite | 1 |
| 3 | 77244173B | Vis tbei M5X12 | 4 |
| 4 | 4801E901A | Convoyeur D'Air | 1 |
| 5 | 4801B953A | Grille droit | 1 |
| 6 | 4801B963A | Grille gauche | 1 |
| 7 | 4801B974A | Front lower cover | 1 |
| 8 | 85041951AA | Fixation rapide | 8 |
| 9 | 85040521A | Jonc | 16 |
| 10 | 480PE912AA | Couvercle du convoyeur centrale | 1 |
| 11 | 77244183B | Vis tbei M5X14 | 12 |
| 12 | 4801E951A | Cale gauche | 1 |
| 13 | 4801E941A | Cale droite | 1 |
| 14 | 480PE921AM | Ass cover conv rosso smalto dx | 1 |
| 15 | 480PE931AM | Ass cover conv rosso smalto sx | 1 |
| 16 | 85044631A | Jonc | 7 |
