Pincez pour zoomer · touchez une pièce

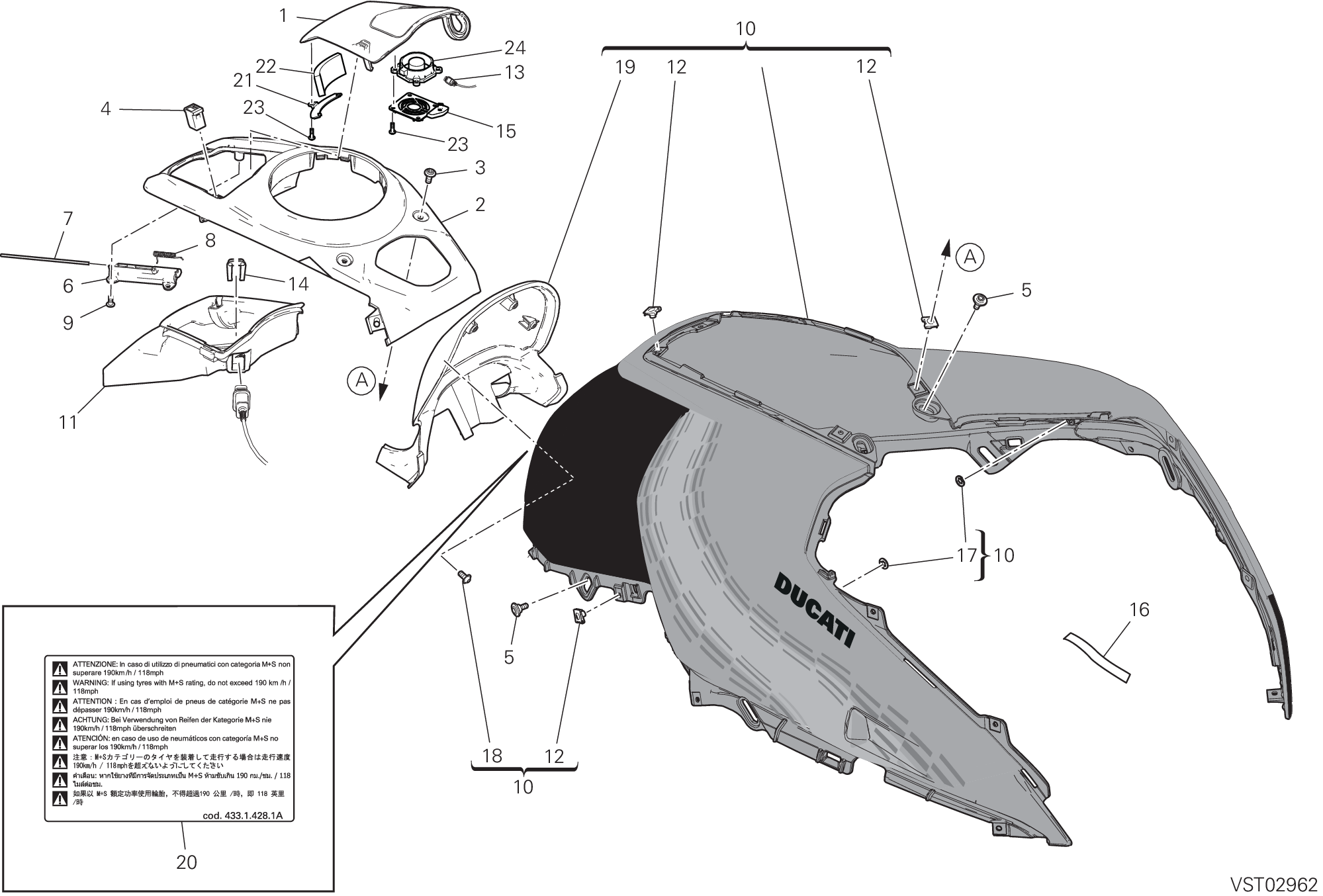

24 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 4801D473A | Volet Porte-Objets | 1 |
| 2 | 4801A952A | Cache | 1 |
| 3 | 77244173B | Vis tbei M5X12 | 4 |
| 4 | 59940021A | Serrure | 1 |
| 5 | 77214411AA | Vis tceif M5X9 | 8 |
| 6 | 8291I881A | Support | 1 |
| 7 | 82119641A | Pivot | 1 |
| 8 | 7991B471AA | Ressort | 1 |
| 9 | 77440061A | Vis taraud | 2 |
| 10 | 480PA921AQ | Cache réservoir Pikes Peak | 1 |
| 11 | 86613592A | Moquette | 1 |
| 12 | 85041951AA | Fixation rapide | 16 |
| 13 | 5101M121B | Smartphone fan W.H. | 1 |
| 14 | 18410231A | Jonc Usb | 1 |
| 15 | 4601N861A | Protection ventilateur | 1 |
| 16 | 92611041A | Film adhesif Anti-Abrasion | 2 |
| 17 | 85040521A | Jonc | 12 |
| 18 | 77440391A | Vis | 4 |
| 19 | 59516382A | Coussin | 1 |
| 20 | 43314281A | Targhetta attenzione | 1 |
| 21 | 4801D661A | Couvercle filtre ensemble | 1 |
| 22 | 42610781A | Filtre à air ventilateur | 1 |
| 23 | 77440251A | Vis | 6 |
| 24 | 55040391A | Ventilateur | 1 |
