Pincez pour zoomer · touchez une pièce

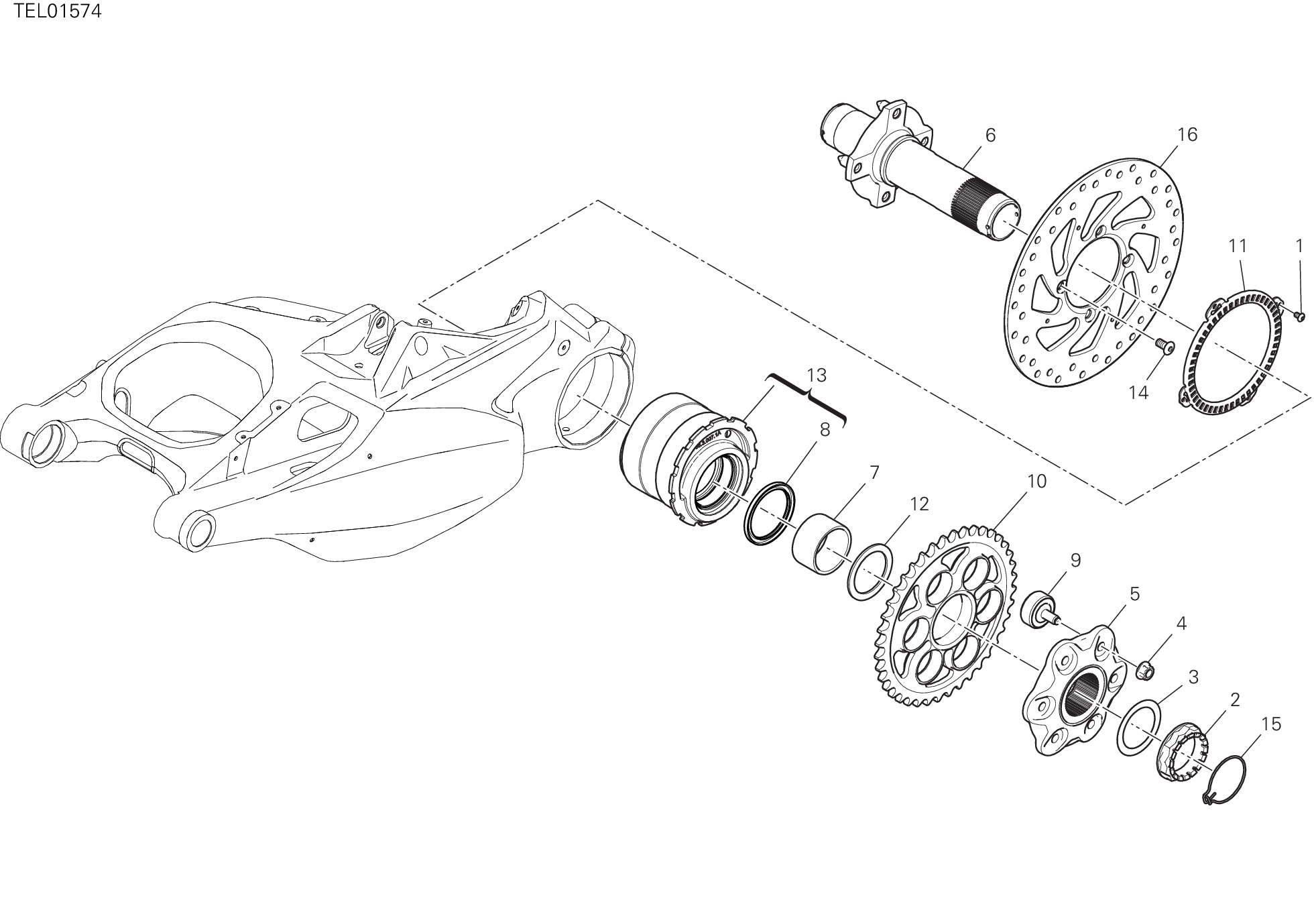

16 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 72050159EA | Vis | 4 |
| 2 | 75012072AA | Ecrou | 1 |
| 3 | 85212211A | Rondelle 48.5X65X0,5 | 1 |
| 4 | 74810461A | Écrou à embase M10X1 | 6 |
| 5 | 16016841AA | Bride Porte-Couronne | 1 |
| 6 | 81920962AA | Pivot roue arrière | 1 |
| 7 | 88111301A | Entretoise interne | 1 |
| 8 | 93010102A | Pare-Poussiere | 1 |
| 9 | 70010571A | Joint flexible M10X1 | 6 |
| 10 | 49416931AA | Courrone D42 | 1 |
| 11 | 50410091A | Roue phonique arrière | 1 |
| 12 | 71410751A | Entretoise | 1 |
| 13 | 75620171A | Moyeu | 1 |
| 14 | 7791D761AA | Vis | 4 |
| 15 | 75910222A | Agrafe | 1 |
| 16 | 49242031B | Disque frein arrière | 1 |
