Pincez pour zoomer · touchez une pièce

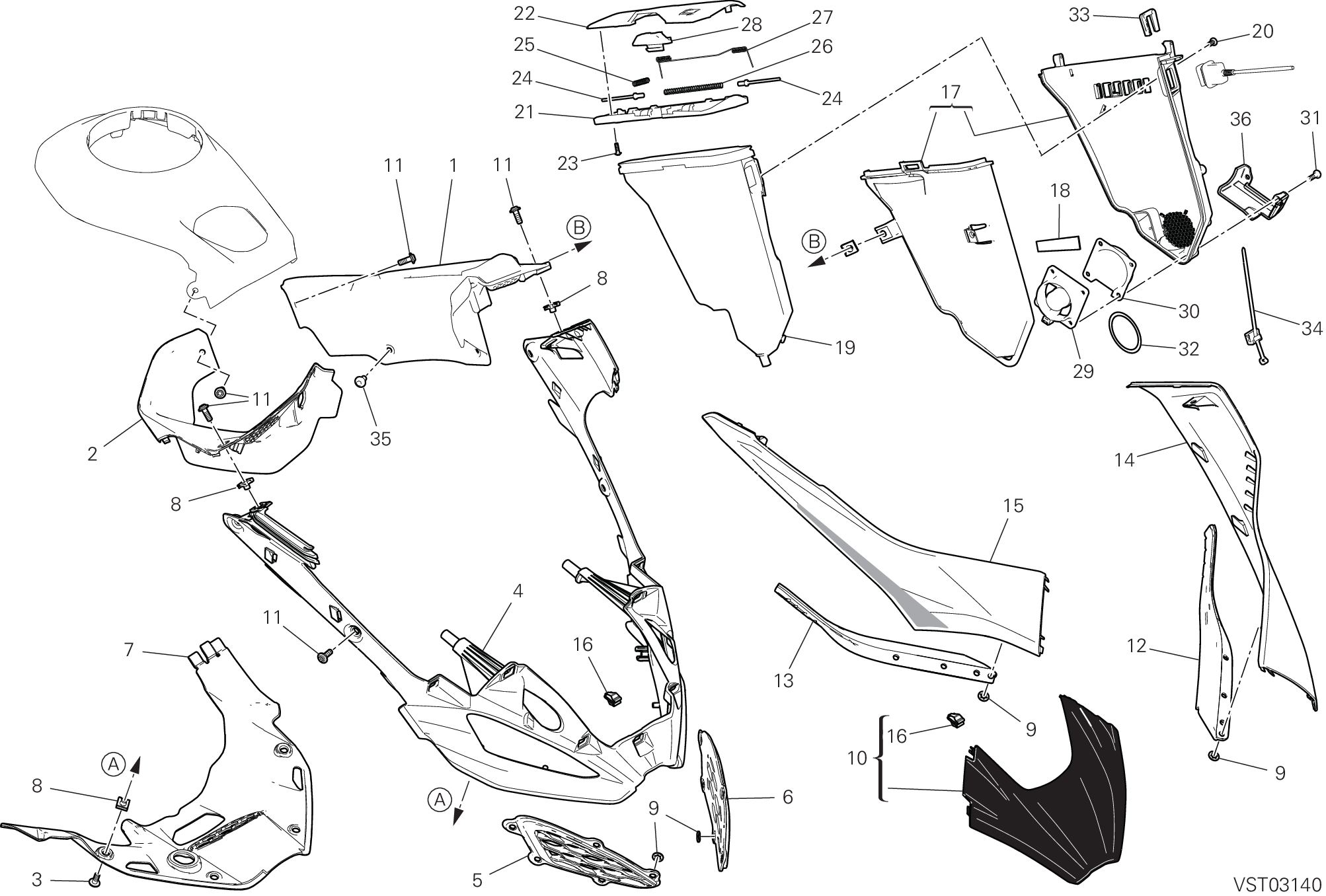

36 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 48114601A | Couvercle capot gauche | 1 |
| 2 | 48114182A | Couvercle capot droite | 1 |
| 3 | 77244173B | Vis tbei M5X12 | 4 |
| 4 | 4801E901A | Convoyeur D'Air | 1 |
| 5 | 4801B953A | Grille droit | 1 |
| 6 | 4801B963A | Grille gauche | 1 |
| 7 | 4801B974A | Front lower cover | 1 |
| 8 | 85041951AA | Fixation rapide | 8 |
| 9 | 85040521A | Jonc | 16 |
| 10 | 480PE912AA | Couvercle du convoyeur centrale | 1 |
| 11 | 77244183B | Vis tbei M5X14 | 12 |
| 12 | 4801E951A | Cale gauche | 1 |
| 13 | 4801E941A | Cale droite | 1 |
| 14 | 4801E932AL | Convejor cover lh jade green | 1 |
| 15 | 4801E922AL | Cover convogliatore dx jade green | 1 |
| 16 | 85044631A | Jonc | 7 |
| 17 | 4802D881B | Assieme sportello vano smartphone | 1 |
| 18 | 42610791B | Filtre à air | 1 |
| 19 | 86613761B | Tappetino vano smartphone | 1 |
| 20 | 77440141A | Vis taraud 4X8 wn1412 | 3 |
| 21 | 4801D871B | Contro slitta sportello vano smartphone | 1 |
| 22 | 4801D851A | Sportello vano smartphone | 1 |
| 23 | 77440213C | Vis | 4 |
| 24 | 8211A181A | Pivot | 2 |
| 25 | 7991D061AA | Ressort | 1 |
| 26 | 7991D051AA | Ressort | 1 |
| 27 | 7991D071AA | Molla à torsione | 1 |
| 28 | 4801E061A | Poussoir | 1 |
| 29 | 55040391A | Ventilateur | 1 |
| 30 | 4801D901A | Semivano sx | 1 |
| 31 | 77440251A | Vis | 4 |
| 32 | 79111521A | Joint | 1 |
| 33 | 18410231A | Jonc Usb | 1 |
| 34 | 75840801A | Collier | 2 |
| 35 | 77244163B | Vis tbei M5X10 noir | 2 |
| 36 | 4601F911A | Cache | 1 |
