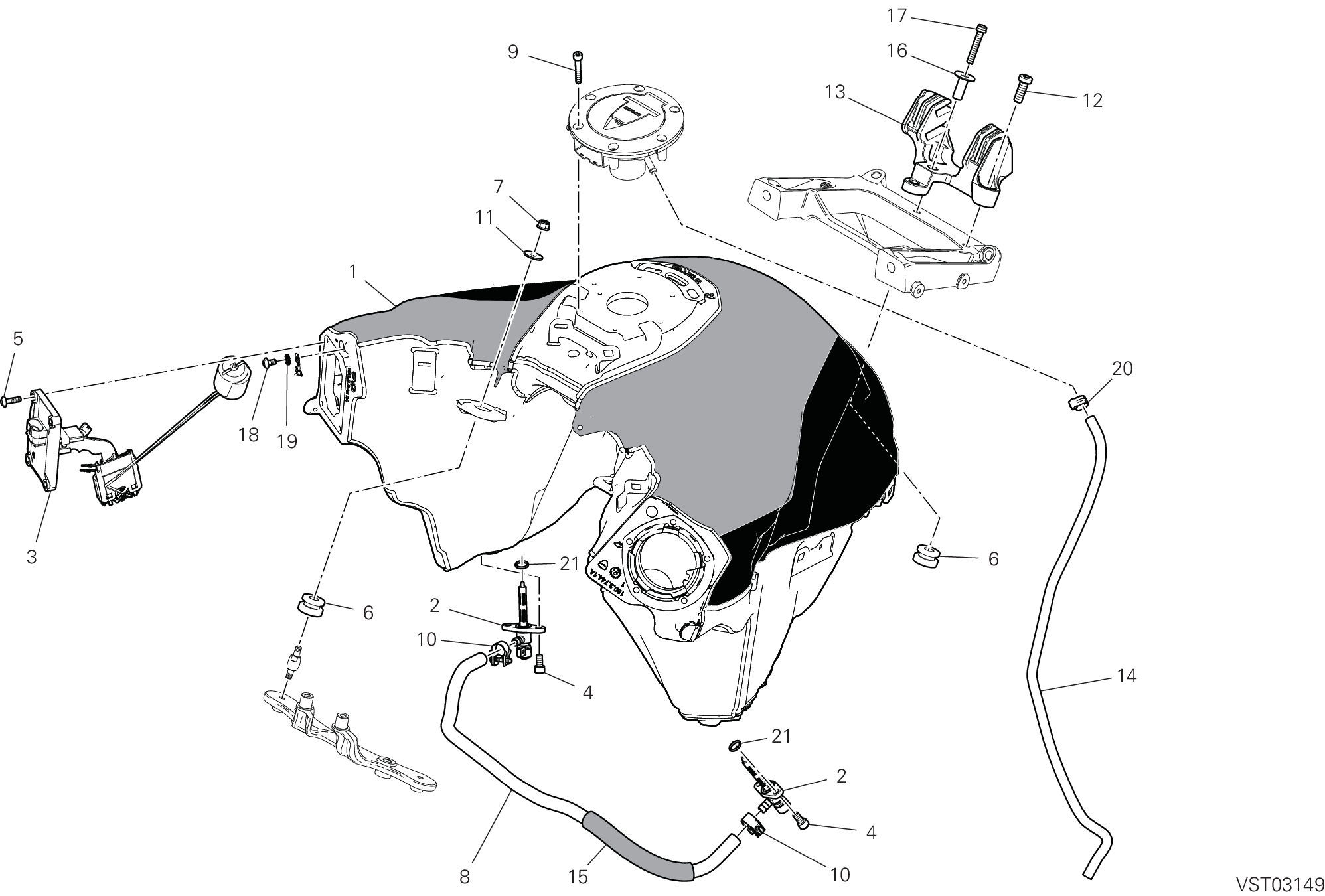

22 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 58613111BL | Réservoir carburant vert | 1 |
| 2 | 58840232A | Robinet de essence | 2 |
| 3 | 59210311B | Jauge niveau essence | 1 |
| 4 | 77150638B | Vis tcei M6X12 | 6 |
| 5 | 77244203B | Vis | 4 |
| 6 | 76417721A | Tampon | 3 |
| 7 | 74941118B | Écrou M6 | 1 |
| 8 | 59019411A | Tuyau | 1 |
| 9 | 77150478B | Vis tcei M5X30 | 6 |
| 10 | 74140631A | Collier | 2 |
| 10 | 74142121A | Collier | 2 |
| 11 | 85211671B | Rondelle | 2 |
| 12 | 77310071A | Vis | 2 |
| 13 | 8291I701C | Caisson de selle | 1 |
| 14 | 93512291A | Pipe - fuel tank vent | 1 |
| 15 | 4601C581A | Gaine de protection | 1 |
| 16 | 71615611AA | Entretoise | 1 |
| 17 | 77156723B | Vis | 1 |
| 18 | 77244163BA | Vis tbei M5X10 | 1 |
| 19 | 85550001B | Rondelle elastique | 1 |
| 20 | 74140651A | Fascetta 11-7 mm | 1 |
| 21 | 88642741A | Joint D'Etancheite | 2 |
