Pincez pour zoomer · touchez une pièce

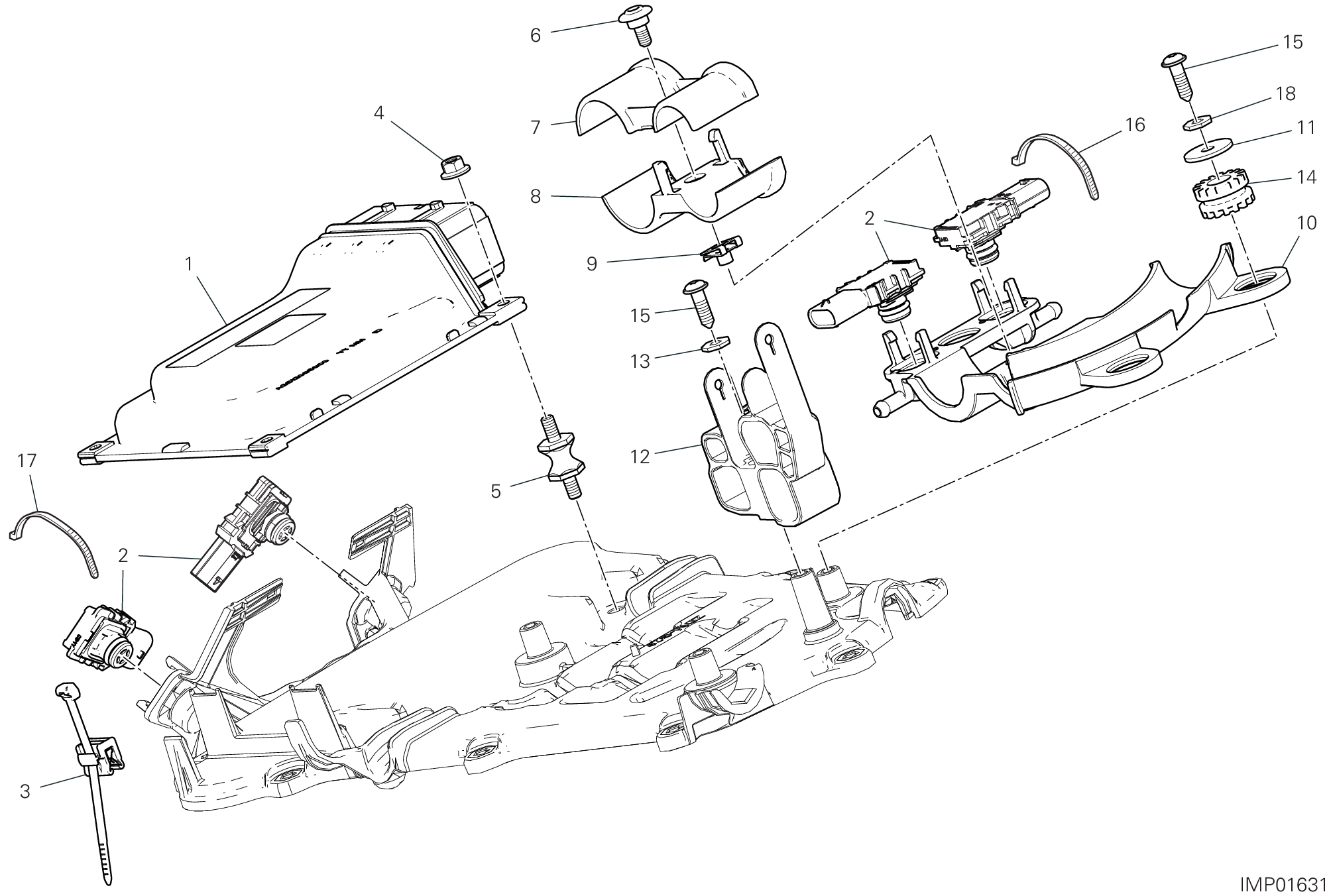

21 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 28643811A | Centrale contrôle moteur | 1 |
| 1 | 28643811E | Centrale contrôle moteur | 1 |
| 1 | 28643811F | Centrale contrôle moteur | 1 |
| 1 | 28643811N | Centrale contrôle moteur | 1 |
| 2 | 55243731C | Sonde pression | 4 |
| 3 | 75840801A | Collier | 2 |
| 4 | 74841091AA | Ecrou | 4 |
| 5 | 70010901A | Antivibration | 4 |
| 6 | 77214411AA | Vis tceif M5X9 | 1 |
| 7 | 80812492A | Etau supérieur | 1 |
| 8 | 80812482A | Etau inférieur | 1 |
| 9 | 85041951AA | Fixation rapide | 1 |
| 10 | 81417691A | Support capteur | 1 |
| 11 | 85241711A | Rondelle | 3 |
| 12 | 76414441C | Caoutchouc | 1 |
| 13 | 85213081A | Rondelle | 1 |
| 14 | 76410241A | Joint en caoutchouc Anti-Vibration | 3 |
| 15 | 77440041A | Vis taraud M5X16 | 4 |
| 16 | 74142461A | Collier | 2 |
| 17 | 74140381A | Collier | 2 |
| 18 | 85250071A | Rondelle | 3 |
