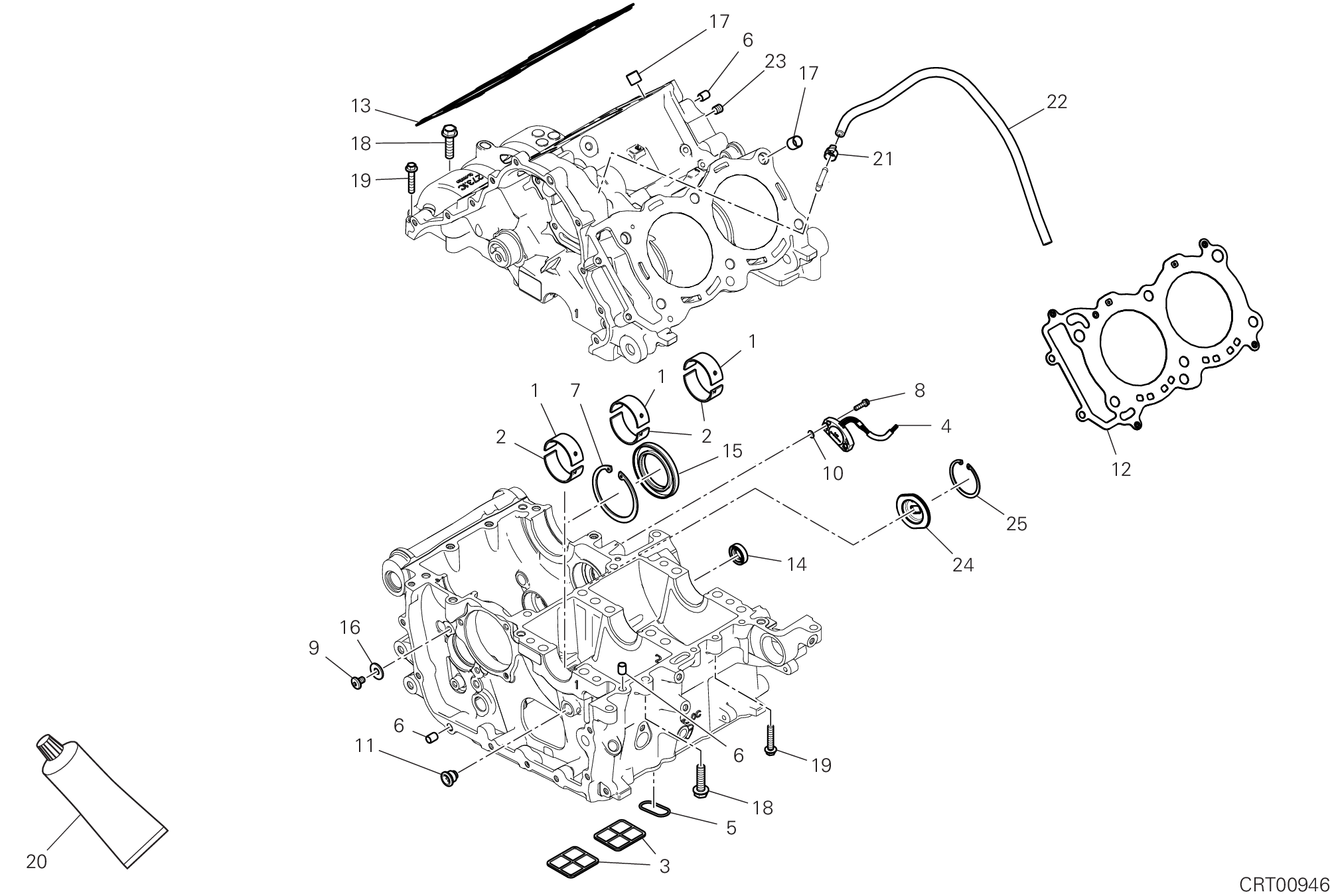

33 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 11210942AA | Demi-Roulement rouge supérieur | 3 |
| 1 | 11210942AB | Demi-Roulement bleu supérieur | 3 |
| 1 | 11210942AC | Demi-Roulement jaune supérieur | 3 |
| 1 | 11210942AD | Demi-Roulement noir supérieur | 3 |
| 1 | 11210942AE | Demi-Roulement vert supérieur | 3 |
| 2 | 11210952AA | Demi-Roulement rouge inférieur | 3 |
| 2 | 11210952AB | Demi-Roulement bleu inférieur | 3 |
| 2 | 11210952AC | Demi-Roulement jaune inférieur | 3 |
| 2 | 11210952AD | Demi-Roulement noir inférieur | 3 |
| 2 | 11210952AE | Demi-Roulement vert inférieur | 3 |
| 3 | 42710241A | Filtre à huile à filet | 2 |
| 4 | 55243942B | Capteur de position boîte de vitesses | 1 |
| 5 | 88650831A | Joint D'Etancheite | 1 |
| 6 | 7111E551A | Douille de ref. | 10 |
| 7 | 735034405 | Bague elastique arrêt | 1 |
| 8 | 77156209E | Vis | 2 |
| 9 | 77240393C | Vis tbeif M6X10 10,9 | 2 |
| 10 | 85250871A | Rondelle | 2 |
| 11 | 78010511C | Bouchon | 1 |
| 12 | 78611421D | Joint coulasse devant | 1 |
| 13 | 78611431D | Joint coulasse (arrière) | 1 |
| 14 | 93041592A | Bague étanchéité | 1 |
| 15 | 93042221A | Bague étanchéité | 1 |
| 16 | 85212661A | Rosette | 2 |
| 17 | 71116941A | Grain | 4 |
| 18 | 77251344C | Vis | 3 |
| 19 | 77253354C | Vis | 4 |
| 20 | 942470036 | Colle liquide pour joint noire | 1 |
| 21 | 74141001A | Collier 8.5/7 | 1 |
| 22 | 93410611A | Tuyau drainage | 1 |
| 23 | 77810101A | Vis sans tête filetée | 1 |
| 24 | 7131F691A | Entretoise | 1 |
| 25 | 88451311A | Anneau arrêt | 1 |
