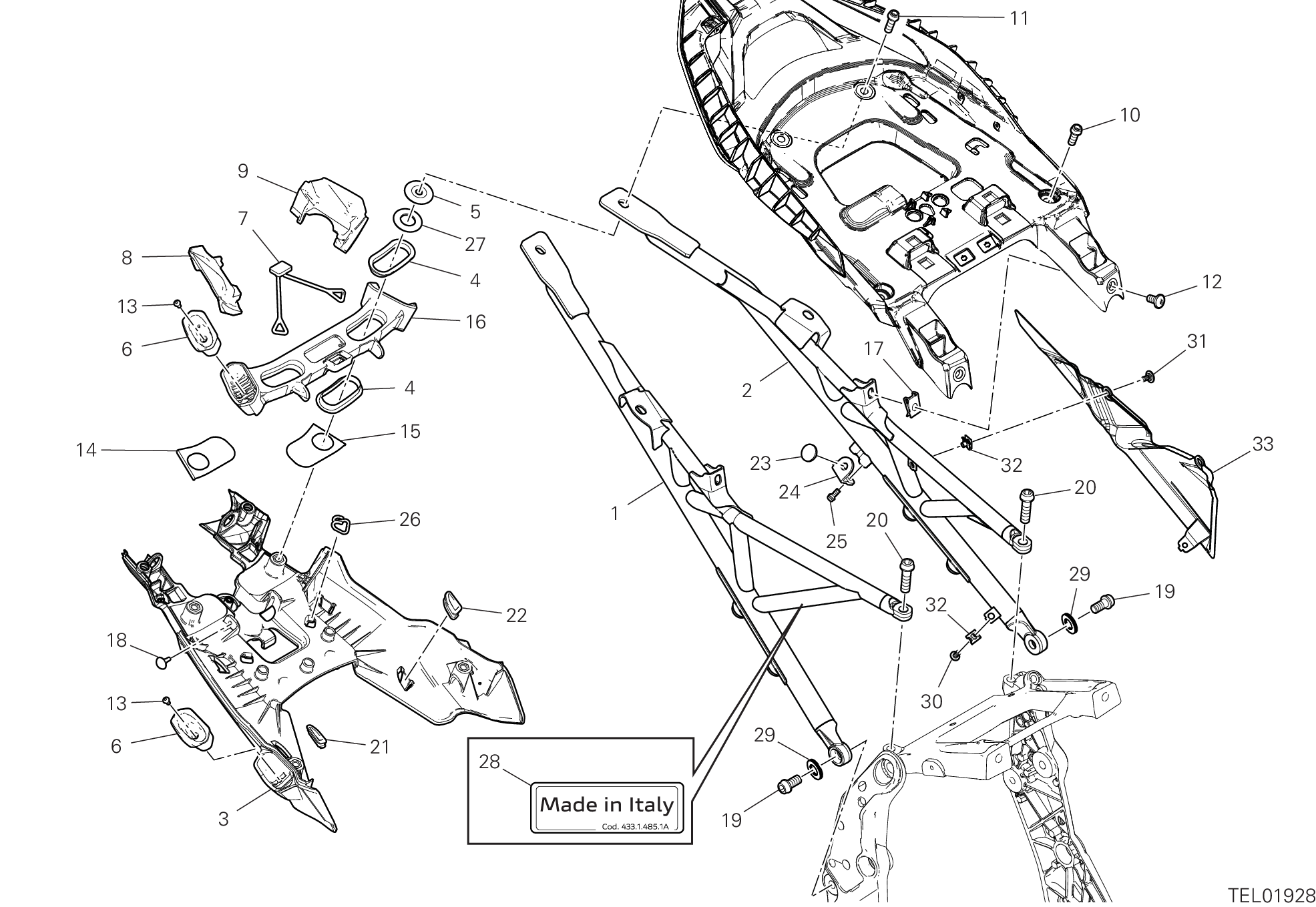

33 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 47019181A | Cadre arrière droit titane | 1 |
| 2 | 47019191A | Cadre arrière gauche titane | 1 |
| 3 | 47111673C | Plaque arrière | 1 |
| 4 | 71210702A | Bague elliptique | 4 |
| 5 | 71615881BA | Entretoise | 2 |
| 6 | 76414471AA | Logement valise latérale | 4 |
| 7 | 76414481B | Caoutchouc | 1 |
| 8 | 76414512A | Caoutchouc droite | 1 |
| 9 | 76414522A | Caoutchouc gauche | 1 |
| 10 | 77117243BA | Vis | 2 |
| 11 | 77117253BA | Vis | 2 |
| 12 | 72050513CA | Vis | 2 |
| 13 | 77440581A | Vis | 4 |
| 14 | 8271H191BA | Tôle droit | 1 |
| 15 | 8271H201BA | Tôle gauche | 1 |
| 16 | 8291I732A | Support valises flottantes | 1 |
| 17 | 85041471A | Jonc | 2 |
| 18 | 86610751A | Tampon | 2 |
| 19 | 7715753BFA | Vis | 2 |
| 20 | 7791C561AA | Vis | 2 |
| 21 | 87211041A | Casquette droite | 2 |
| 22 | 87211051A | Casquette gauche | 2 |
| 23 | 86612111A | Caoutchouc support selle | 1 |
| 24 | 8301L281AA | Equerre | 1 |
| 25 | 77156393B | Vis M5X12 | 2 |
| 26 | 76010391A | Crochet | 2 |
| 27 | 85213101A | Rosette | 2 |
| 28 | 43314851A | Plaque D'Inscription | 1 |
| 29 | 85540131AA | Rondelle dentelee | 2 |
| 30 | 77244168B | Vis M5X10 | 1 |
| 31 | 77211251B | Vis M5X9 | 3 |
| 32 | 85041951AA | Fixation rapide | 1 |
| 33 | 4601P881AA | Pare-Chaleur gauche | 1 |
