Pincez pour zoomer · touchez une pièce

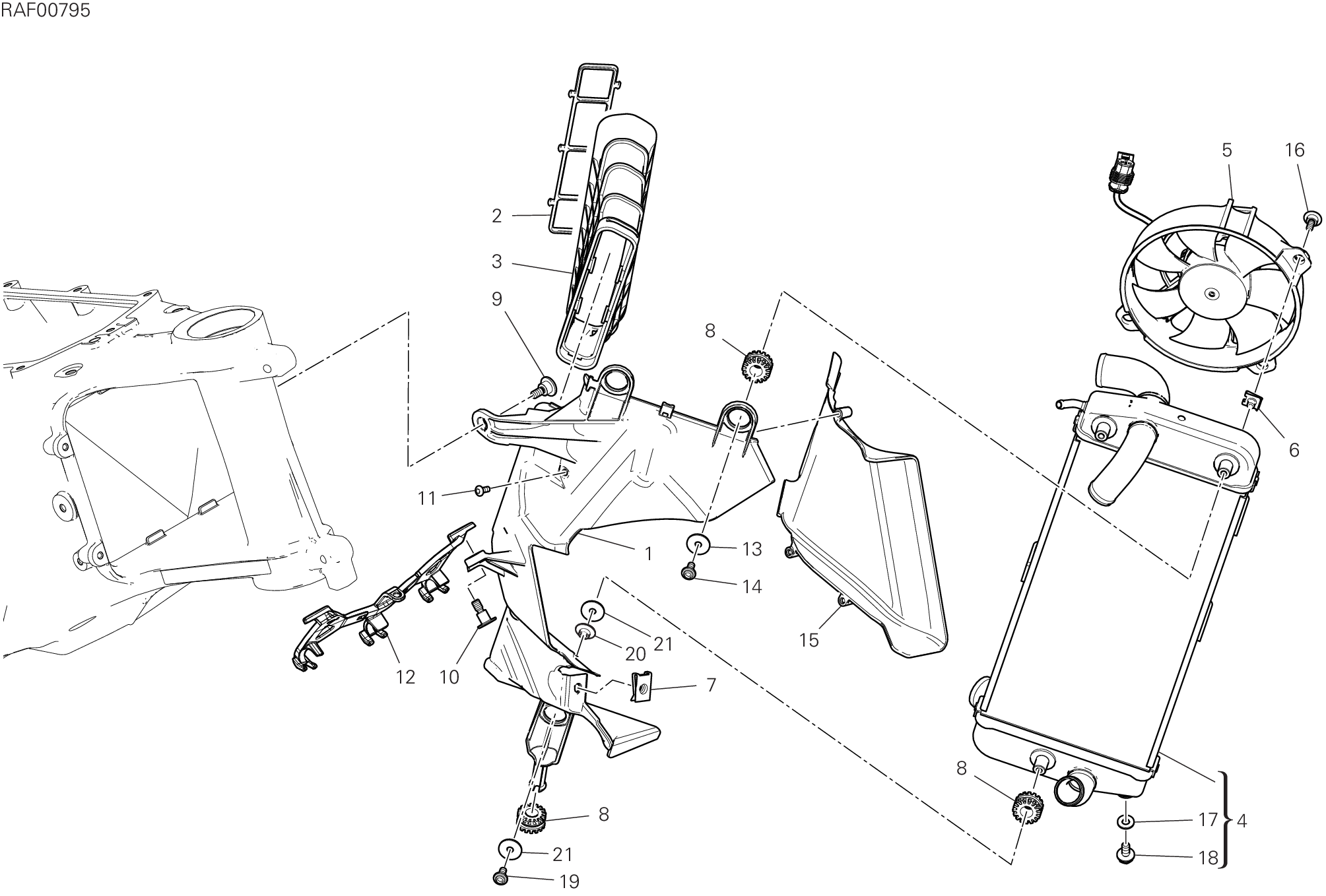

21 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 48412121B | Convoyeur D'Air gauche | 1 |
| 2 | 4801C301A | Grille de renforcement du conduit | 1 |
| 3 | 80111181B | Conduit gauche. | 1 |
| 4 | 54811611E | Radiateur D'Eau gauche | 1 |
| 5 | 55040381A | Electro-Ventilateur | 1 |
| 6 | 85041951AA | Fixation rapide | 3 |
| 7 | 85041581A | Fixation rapide M6 | 1 |
| 8 | 76410241A | Joint en caoutchouc Anti-Vibration | 4 |
| 9 | 77211071B | Vis special | 1 |
| 10 | 77917141A | Vis special | 2 |
| 11 | 77440061A | Vis taraud | 3 |
| 12 | 8301I331A | Equerre | 1 |
| 13 | 85213111AA | Rondelle | 2 |
| 14 | 77244173B | Vis tbei M5X12 | 2 |
| 15 | 48412481A | Canalisation gauche | 1 |
| 16 | 77214411BA | Vis special | 3 |
| 17 | 85250771A | Rondelle | 1 |
| 18 | 78050181A | Bouchon radiateur | 1 |
| 19 | 77244193B | Vis | 1 |
| 20 | 71614291AB | Entretoise | 1 |
| 21 | 85250601A | Rosette | 2 |
