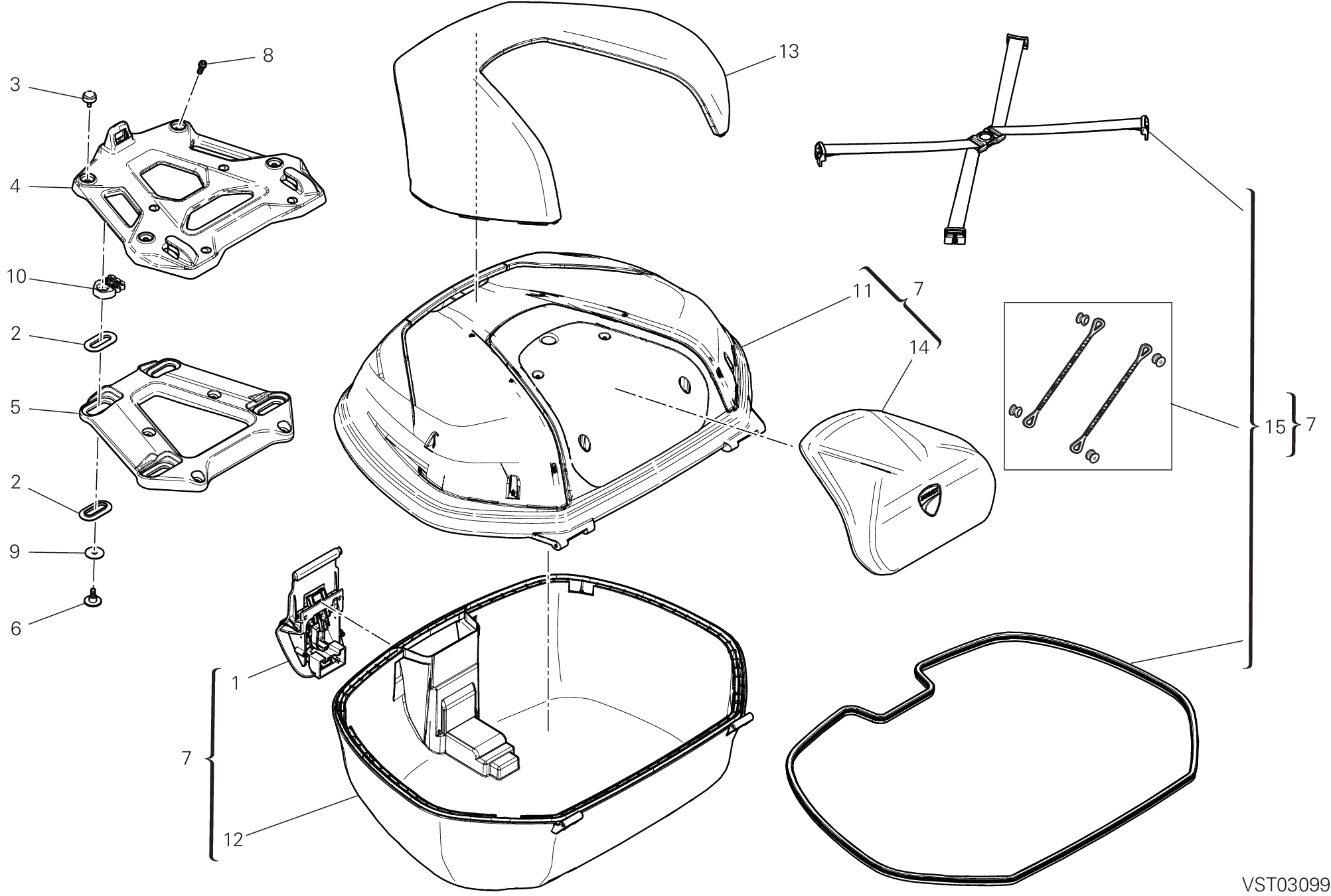

15 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 96700710A | Charniere (ensemble) | 1 |
| 2 | 71210912A | Douille | 8 |
| 3 | 86613771A | Tampon | 4 |
| 4 | 8291S541AA | Support supérieur coffre supérieur central | 1 |
| 5 | 8291S281AA | Support inférieure coffre supérieur central | 1 |
| 6 | 7791C051AA | Vis special | 4 |
| 7 | 96782371AA | Top-Case | 1 |
| 8 | 77110391A | Vis tceif M6X16 | 4 |
| 9 | 85211961B | Rondelle 6,4X25X1,5 | 4 |
| 10 | 70011251B | Joint en caoutchouc Anti-Vibration | 4 |
| 11 | 69812561A | Couvercle coffre supérieur central | 1 |
| 12 | 69812571A | 1706 Top case bottom | 1 |
| 13 | 96781541AT | Cover top case - iceberg White5Gl | 1 |
| 14 | 59516732AA | Coussin coffre supérieur central | 1 |
| 15 | 96700810A | Jeu ceintures | 1 |
