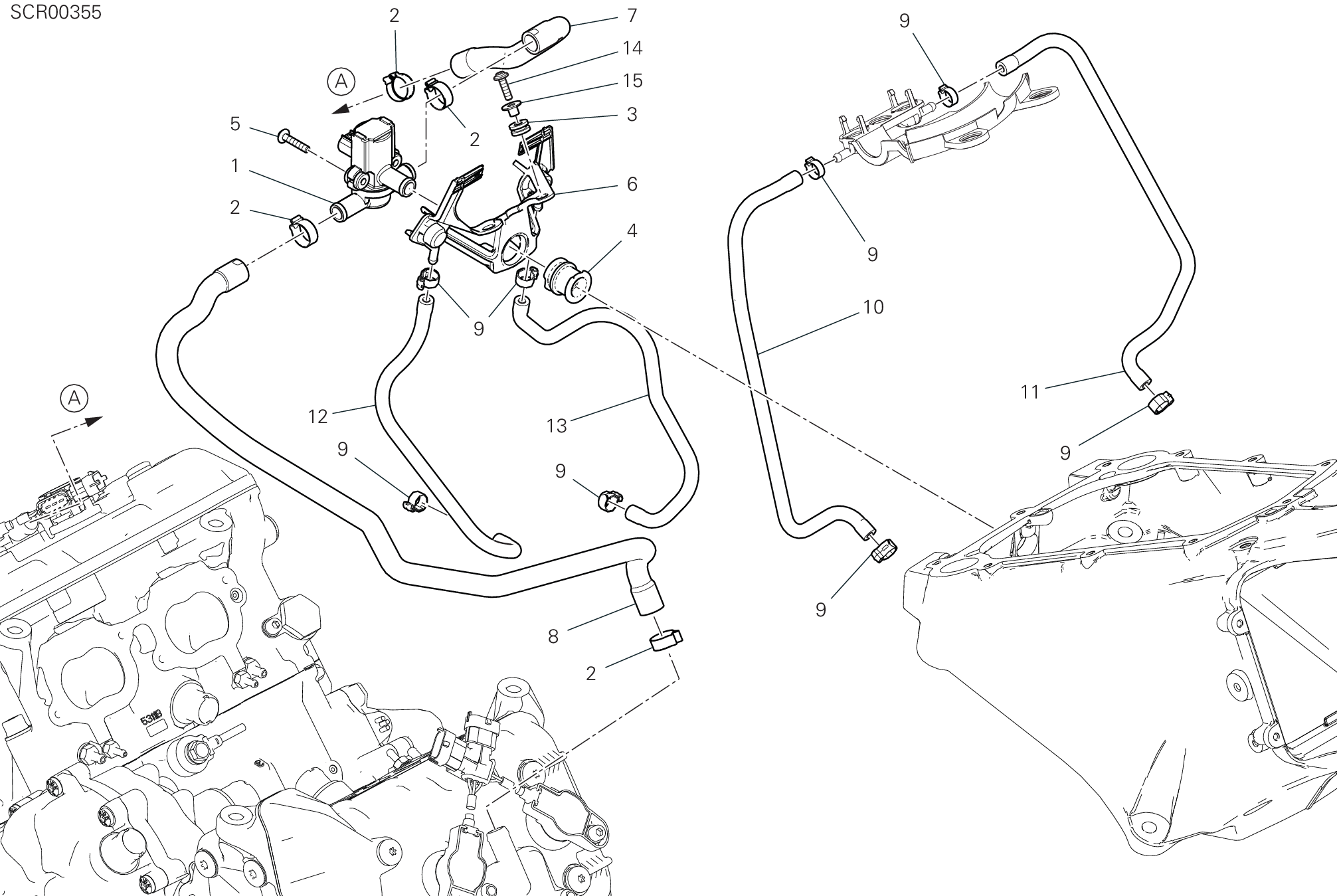

15 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 65540081A | Actuateur | 1 |
| 2 | 74142401A | Collier | 4 |
| 3 | 76411671A | Caoutchouc | 2 |
| 4 | 76414461AA | Joint en caoutchouc Anti-Vibration | 1 |
| 5 | 77240323C | Vis | 2 |
| 6 | 81417081AA | Support actuateur soupape échappement | 1 |
| 7 | 87614021AA | Tuyau air arrière | 1 |
| 8 | 87614032A | Tuyau air devant | 1 |
| 9 | 74140651A | Fascetta 11-7 mm | 8 |
| 10 | 935Z0031A | Tuyau avant droit | 1 |
| 11 | 935Z0041A | Platform hose Ø4X10 L=900 | 1 |
| 12 | 935Z0051A | Platform hose Ø4,5/5,5X10,5 L=294 | 1 |
| 13 | 935Z0061A | Platform hose Ø4,5X5,5X10,5 L=325 | 1 |
| 14 | 77244203B | Vis | 2 |
| 15 | 71615261AA | Entretoise | 2 |
