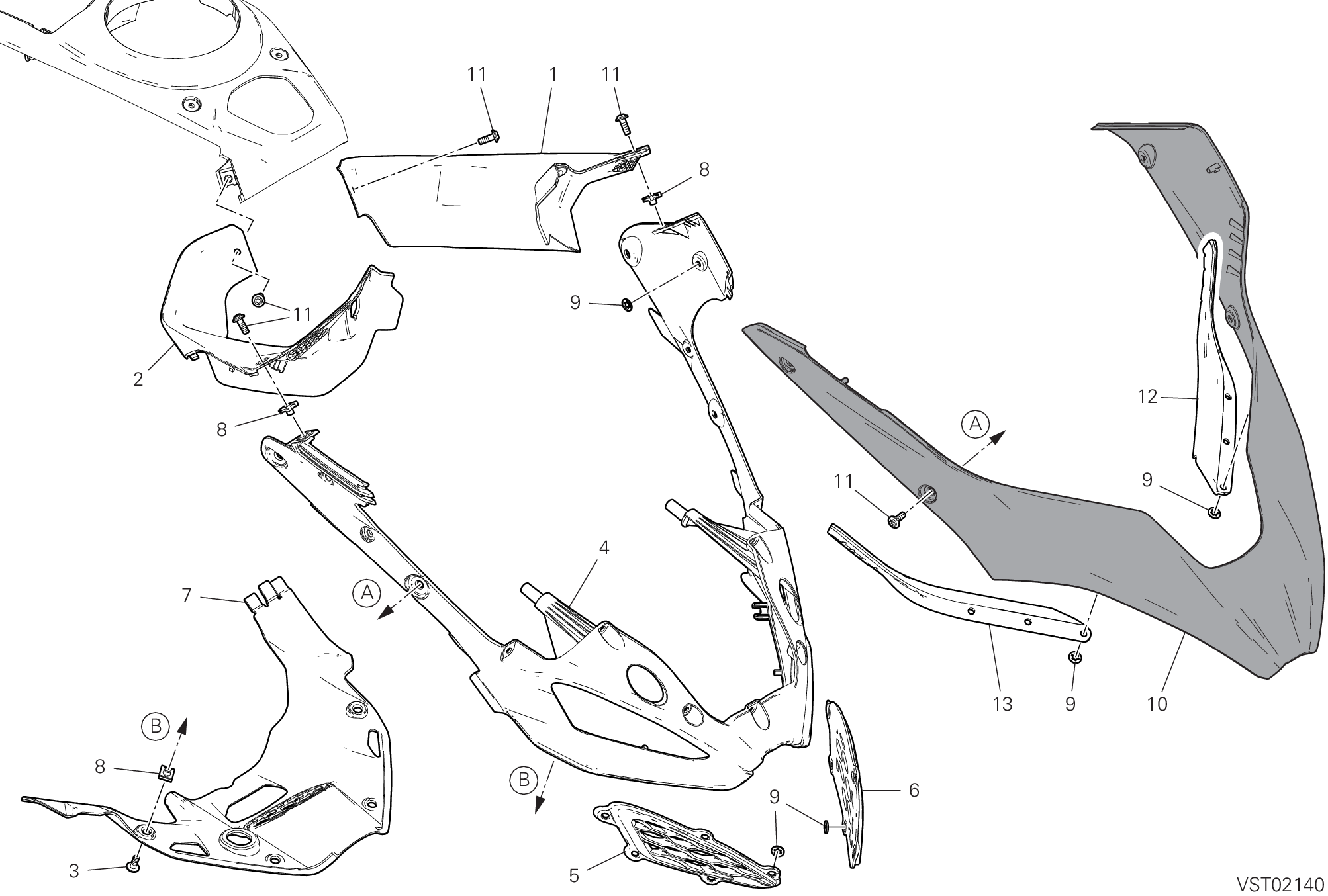

13 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 48114192A | Couvercle capot gauche | 1 |
| 2 | 48114182A | Couvercle capot droite | 1 |
| 3 | 77244173B | Vis tbei M5X12 | 4 |
| 4 | 4801B282B | Convoyeur D'Air | 1 |
| 5 | 4801B953A | Grille droit | 1 |
| 6 | 4801B962A | Grille gauche | 1 |
| 7 | 4801B973A | Underconveyor | 1 |
| 8 | 85041951AA | Fixation rapide | 6 |
| 9 | 85040521A | Jonc | 27 |
| 10 | 4801B941AA | Cache supérieur | 1 |
| 11 | 77244183B | Vis tbei M5X14 | 10 |
| 12 | 4801B291A | Cale gauche | 1 |
| 13 | 4801A541A | Cale droite | 1 |
