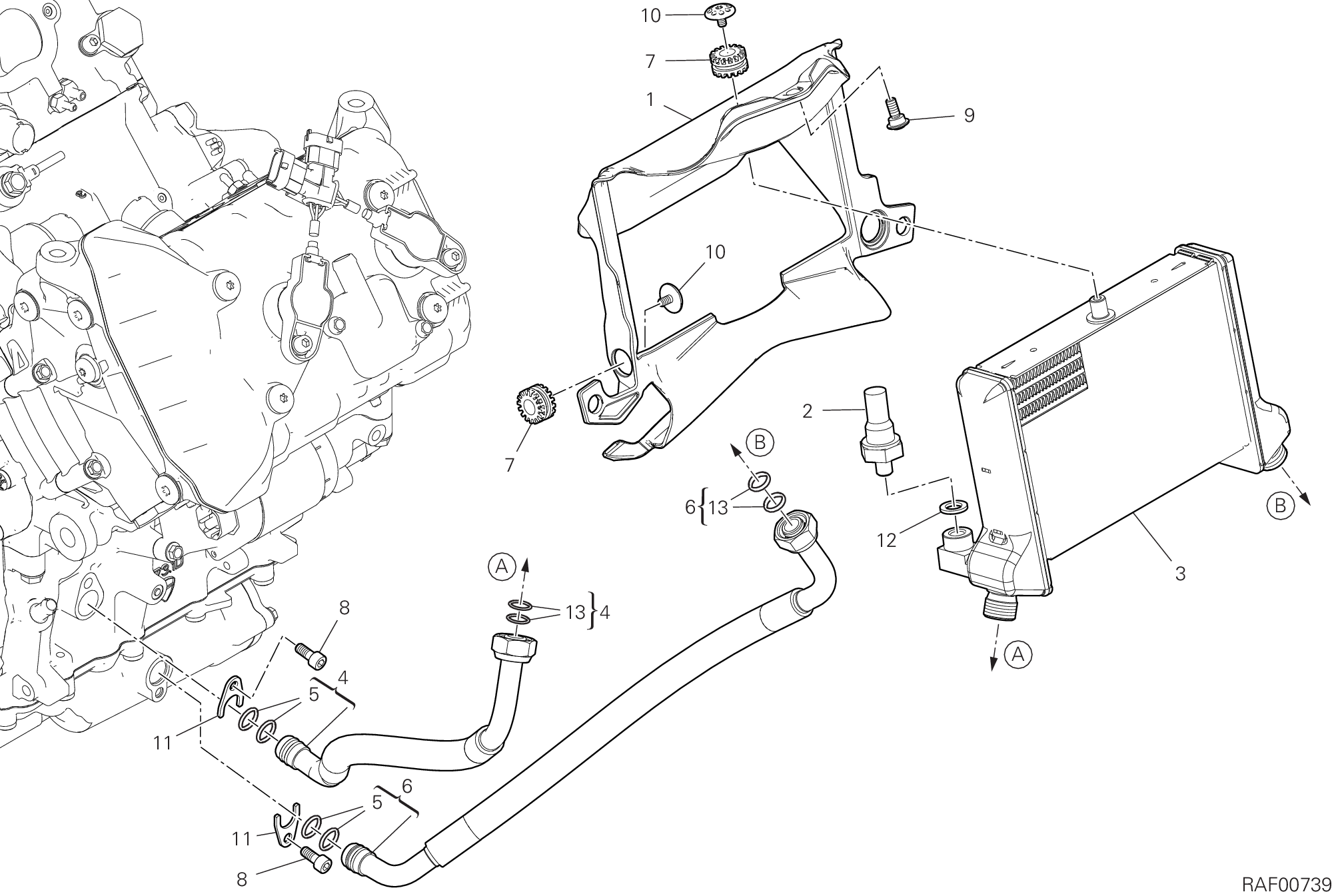

13 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 48412301B | Canalisation | 1 |
| 2 | 53940302A | Bulbe de pression D'Huile | 1 |
| 3 | 54811591B | Radiateur à huile | 1 |
| 4 | 54911641B | Tuyau de refoulement huile | 1 |
| 5 | 88643141A | Joint D'Etancheite | 4 |
| 6 | 54911652B | Tuyau | 1 |
| 7 | 76410241A | Joint en caoutchouc Anti-Vibration | 3 |
| 8 | 77116648B | Vis M6X14 | 2 |
| 9 | 77211261B | Vis special | 3 |
| 10 | 7791C301AB | Vis special | 3 |
| 11 | 82718471AA | Plaquette | 2 |
| 12 | 85211951A | Joint 10,5X17X2 | 1 |
| 13 | 88643881A | Joint D'Etancheite | 4 |
