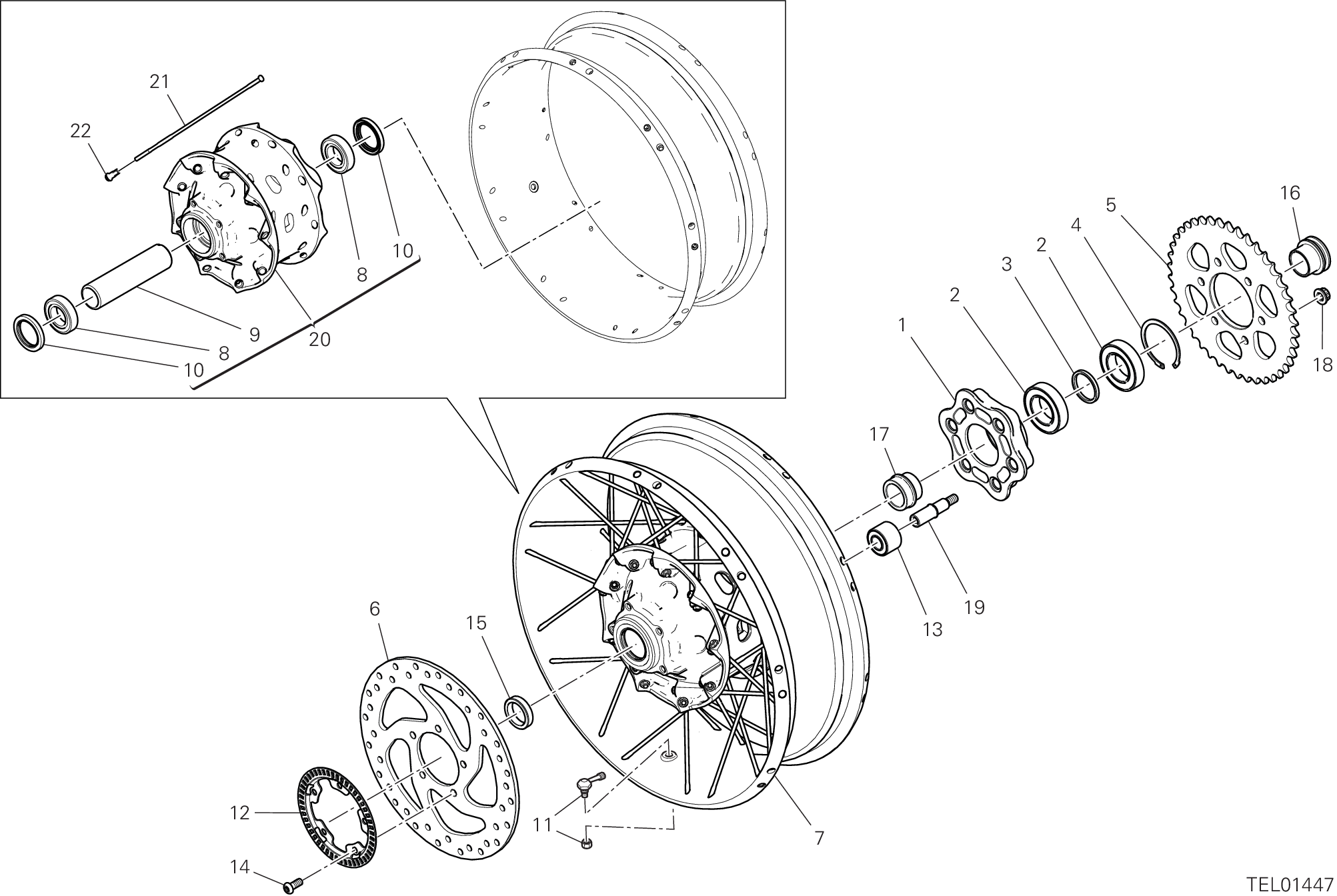

22 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 16026971A | Bride Porte-Couronne | 1 |
| 2 | 70240381A | Roulement | 2 |
| 3 | 71311841A | Entretoise interne | 1 |
| 4 | 88440061A | Circlip | 1 |
| 5 | 49412111AB | Couronne D42 | 1 |
| 6 | 49241531A | Disque frein arrière | 1 |
| 7 | 50222331AD | Jante roue ar. | 1 |
| 8 | 70250681A | Roulement | 2 |
| 9 | 71413441A | Entretoise interne | 1 |
| 10 | 93040391A | Bague étanchéité | 2 |
| 11 | 49720071AC | Soupape pneu tubeless | 1 |
| 12 | 504Z0381AA | Roue phonique | 1 |
| 13 | 70010591A | Caoutchouc | 6 |
| 14 | 72010513C | Vis | 5 |
| 15 | 7131F751A | Entretoise interne | 1 |
| 16 | 7131A362AA | Entretoise | 1 |
| 17 | 7131F741A | Entretoise | 1 |
| 18 | 74810461A | Écrou à embase M10X1 | 6 |
| 19 | 82119712AA | Pivot | 6 |
| 20 | 16220721AD | Moyeu roue arrière (ensemble) | 1 |
| 21 | 49610061A | Rayon | 40 |
| 22 | 81540064A | Nipple, rayon | 40 |
