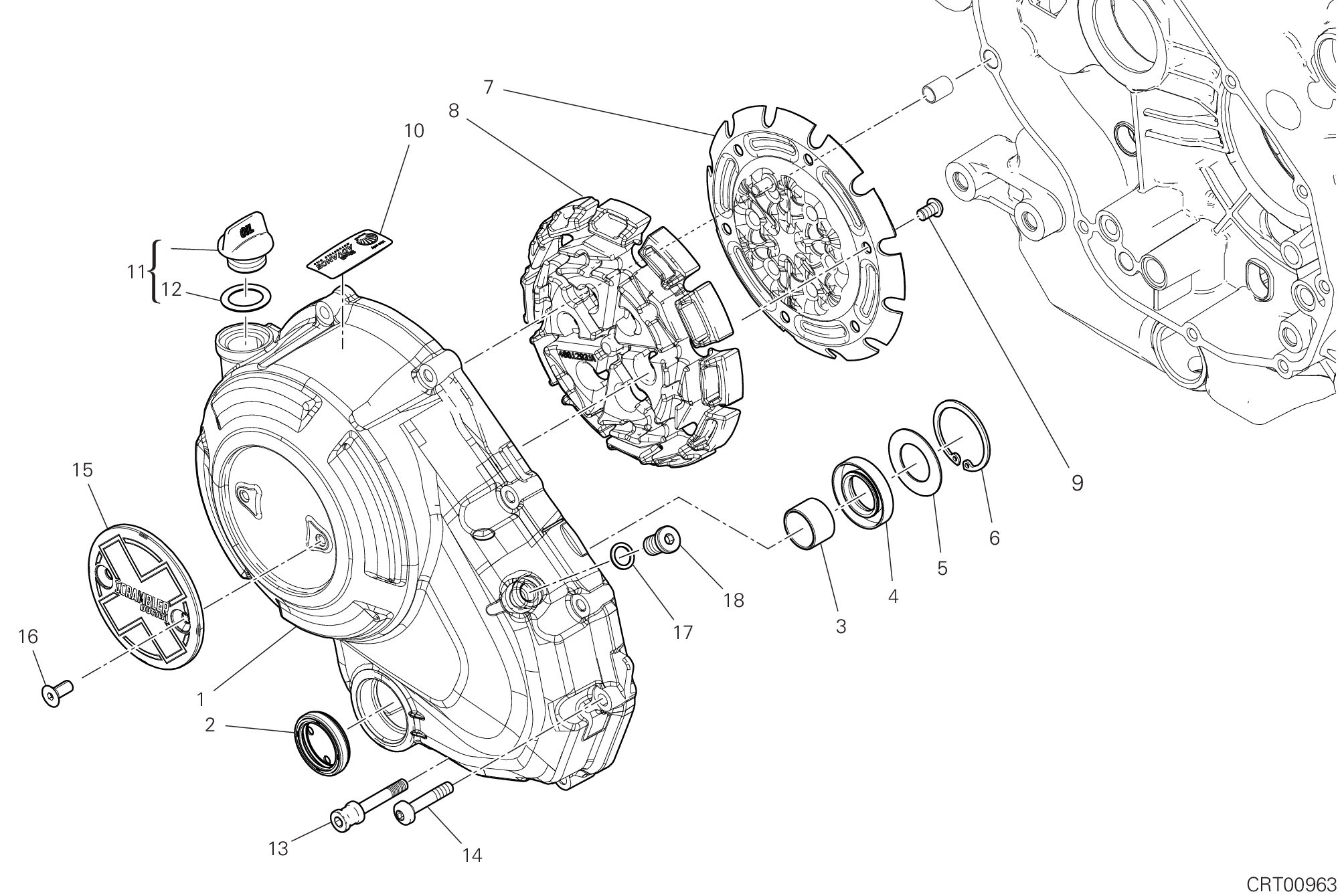

18 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 24311701AY | Couvercle embrayage | 1 |
| 2 | 25440013A | Hubolt niveau huile | 1 |
| 3 | 066549680 | Douille | 1 |
| 4 | 93040211A | Bague D'Etancheite | 1 |
| 5 | 85211351A | Rondelle de butée 20,8X37.8X1 | 1 |
| 6 | 88450131A | Circlip | 1 |
| 7 | 8271H831B | Tôle insonorisant | 1 |
| 8 | 48612931A | Panneau insonorisant | 1 |
| 9 | 77550200CC | Vis | 6 |
| 10 | 43315011A | Plaque D'Inscription | 1 |
| 11 | 89320121A | Bouchon complète | 1 |
| 12 | 88640891A | Joint torique 18.64X3.53 | 1 |
| 13 | 77916041D | Vis special | 1 |
| 14 | 77942032A | Vis | 9 |
| 15 | 24717501A | Timing check cover - M20B | 1 |
| 16 | 77750498C | Vis tspei M6X14 | 2 |
| 17 | 85250631A | Rosette | 1 |
| 18 | 78011281A | Bouchon filetée M10X1 | 1 |
