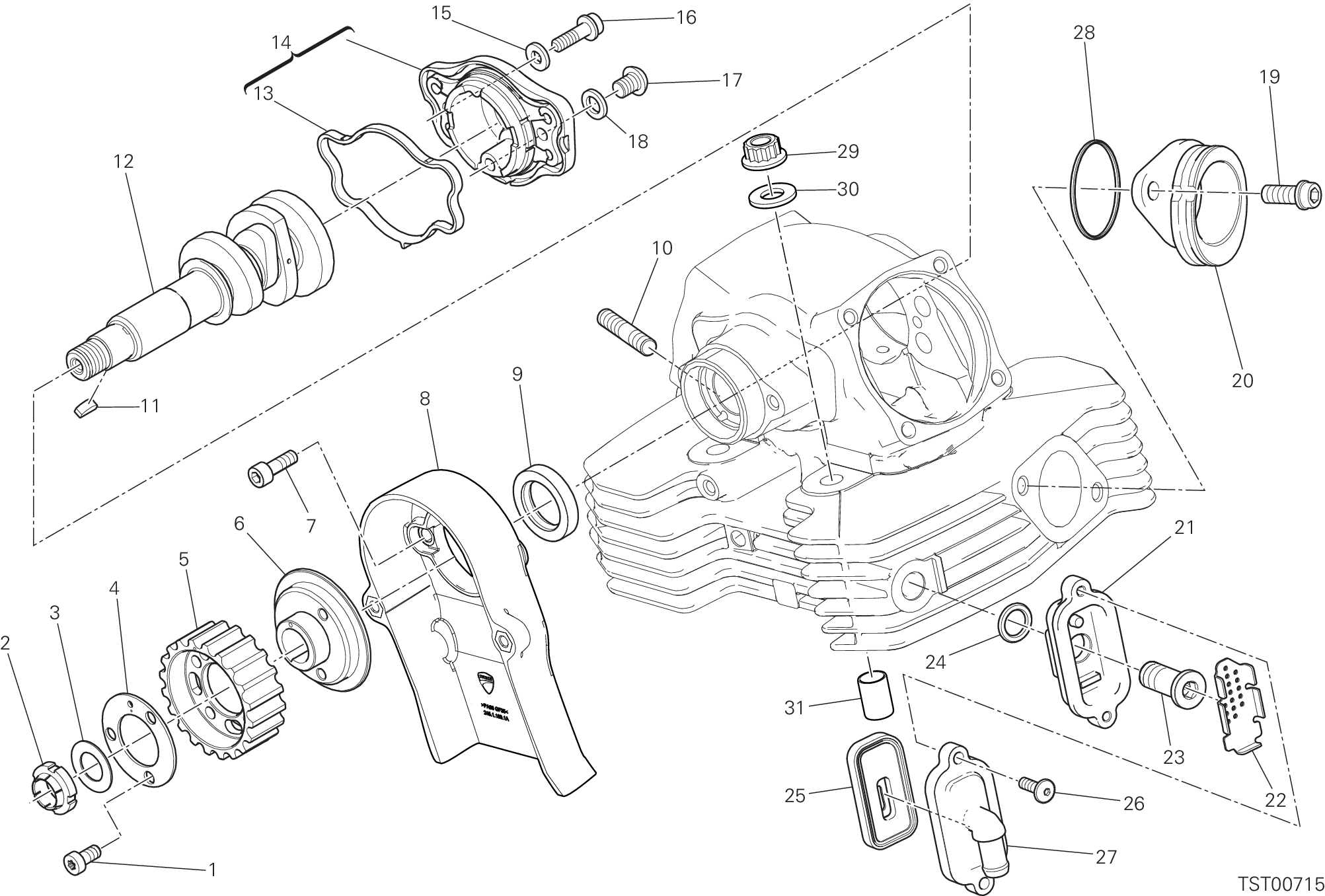

31 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77950302A | Vis Tc M6X12 | 3 |
| 2 | 70350062A | Embout elastique | 1 |
| 3 | 85211731A | Rondelle 15,2X24X1 | 1 |
| 4 | 85610743A | Rondelle, speciale | 1 |
| 5 | 25510243A | Poulie distribution entraine D20 | 1 |
| 6 | 16011051A | Bride | 1 |
| 7 | 77110491A | Vis tcei M6X18 | 2 |
| 8 | 24511891A | Couvercle courroie vertical | 1 |
| 9 | 93041621B | Bague étanchéité | 1 |
| 10 | 76640172A | Goujon M8X30 | 2 |
| 11 | 68010131A | Clavette, Demi-Lune woodruff 4X5X10 | 1 |
| 12 | 14814921A | Arbre distribution culasse vertical | 1 |
| 13 | 78811111C | Joint | 1 |
| 14 | 23520422A4 | Flasque-Palier latéral | 1 |
| 15 | 85212461A | Rondelle laiton 6X13X2 mm | 2 |
| 16 | 77113861A | Vis | 2 |
| 17 | 77510661B | Vis | 1 |
| 18 | 85212971A | Joint en cuivre | 1 |
| 19 | 77157238B | Vis tceif M8X20 | 2 |
| 20 | 16014781A | Raccord D'Admission | 1 |
| 21 | 16311231A | Support soupape | 1 |
| 22 | 82716351A | Tole | 1 |
| 23 | 77918701A | Vis special | 1 |
| 24 | 88640991A | Bague D'Etancheite | 1 |
| 25 | 81140012B | Soupape | 1 |
| 26 | 77240288C | Vis | 2 |
| 27 | 24714081A | Couvercle | 1 |
| 28 | 46320222A | Joint torique | 1 |
| 29 | 74810501A | Écrou M10X1,5 | 4 |
| 30 | 85610642A | Rondelle, speciale 10,5X21X2 | 4 |
| 31 | 71111261A | Douille | 2 |
