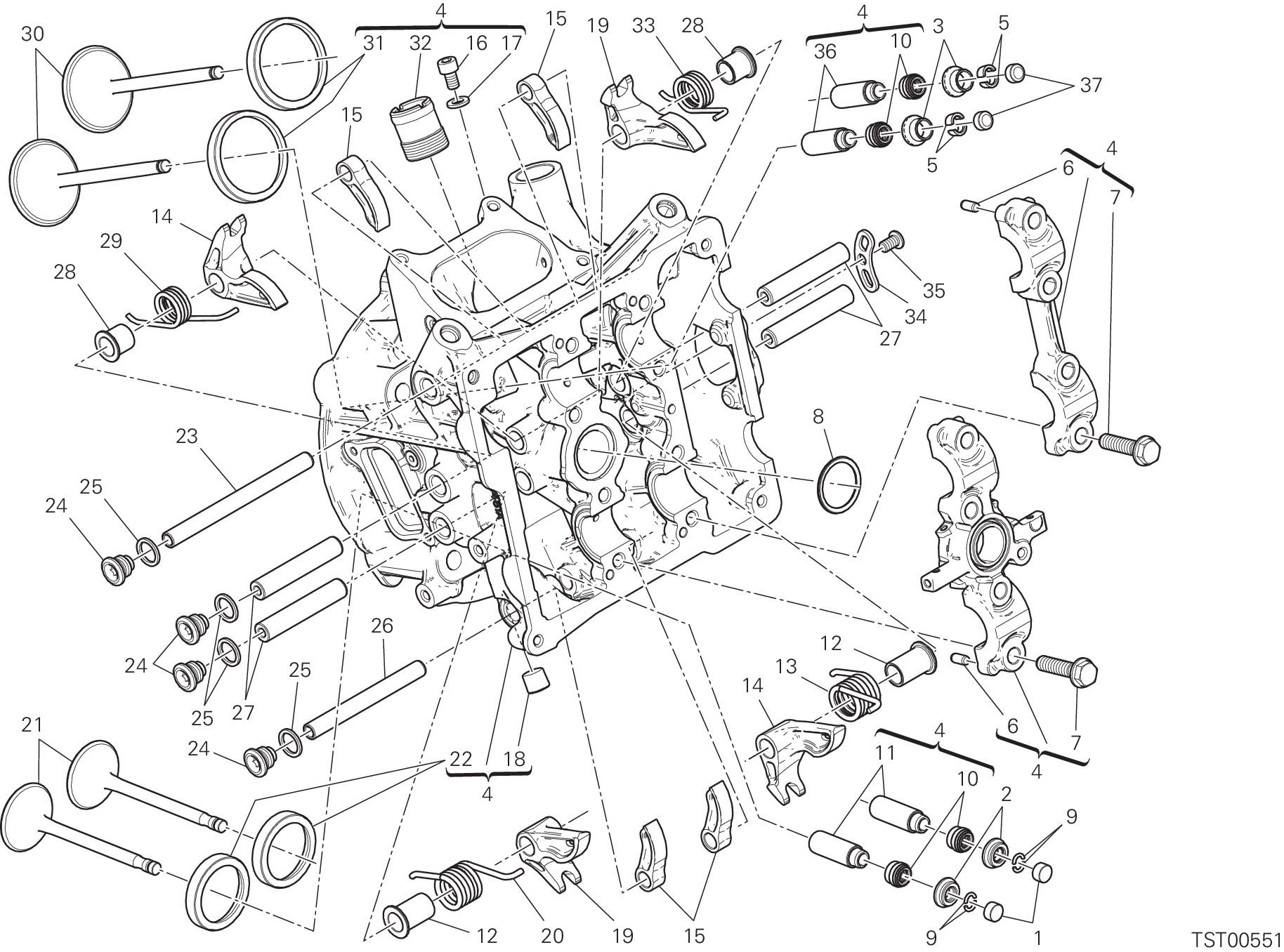

Culasse Horizontale - Panigale R 2015

Liste imprimable des références de ce plan

Repère	Référence	Désignation	Qté
1	84010012A	Réglage culbeteur ouverture 2.00 mm	2
1	84010022A	Réglage culbeteur ouverture 2.05 mm	2
1	84010032A	Réglage culbeteur ouverture 2.10 mm	2
1	84010042A	Réglage culbeteur ouverture 2.15 mm	2
1	84010052A	Réglage culbeteur ouverture 2.20 mm	2
1	84010062A	Réglage culbeteur ouverture 2.25 mm	2
1	84010072A	Réglage culbeteur ouverture 2.30 mm	2
1	84010082A	Réglage culbeteur ouverture 2.35 mm	2
1	84010092A	Réglage culbeteur ouverture 2.40 mm	2
1	84010102A	Réglage culbeteur ouverture 2.45 mm	2
1	84010112A	Réglage culbeteur ouverture 2.50 mm	2
1	84010122A	Réglage culbeteur ouverture 2.55 mm	2
1	84010132A	Réglage culbeteur ouverture 2.60 mm	2
1	84010142A	Réglage culbeteur ouverture 2.65 mm	2
1	84010152A	Réglage culbeteur ouverture 2.70 mm	2
1	84010162A	Réglage culbeteur ouverture 2.75 mm	2
1	84010172A	Réglage culbeteur ouverture 2.80 mm	2
1	84010182A	Réglage culbeteur ouverture 2.85 mm	2
1	84010192A	Réglage culbeteur ouverture 2.90 mm	2
1	84010202A	Réglage culbeteur ouverture 2.95 mm	2
1	84010212A	Réglage culbeteur ouverture 3.00 mm	2
1	84010222A	Réglage culbeteur ouverture 3.05 mm	2
1	84010232A	Réglage culbeteur ouverture 3.10 mm	2
1	84010242A	Réglage culbeteur ouverture 3.15 mm	2
1	84010252A	Réglage culbeteur ouverture 3.20 mm	2
1	84010262A	Réglage culbeteur ouverture 3.25 mm	2
1	84010272A	Réglage culbeteur ouverture 3.30 mm	2
1	84010282A	Réglage culbeteur ouverture 3.35 mm	2
1	84010292A	Réglage culbeteur ouverture 3.40 mm	2
1	84010302A	Réglage culbeteur ouverture 3.45 mm	2
1	84010312A	Réglage culbeteur ouverture 1.80 mm	2
1	84010322A	Réglage culbeteur ouverture 1.85 mm	2
1	84010332A	Réglage culbeteur ouverture 1.90 mm	2
1	84010342A	Réglage culbeteur ouverture 1.95 mm	2
1	84010722A	Réglage culbeteur ouverture 3.60 mm	2
1	84010732A	Réglage culbeteur ouverture 3.80 mm	2
1	84011082A	Réglage culbeteur ouverture 3.50 mm	2
1	84011092A	Réglage culbeteur ouverture 3.55 mm	2
1	84011102A	Réglage culbeteur ouverture 3.65 mm	2
1	84011112A	Réglage culbeteur ouverture 3.70 mm	2
1	84011122A	Réglage culbeteur ouverture 3.75 mm	2
1	84011132A	Réglage culbeteur ouverture 3.85 mm	2
1	84011142A	Réglage culbeteur ouverture 3.9 mm	2
2	84010412B	Réglage culbeteur fermature 2.20 mm	2
2	84010422B	Réglage culbeteur fermature 2.25 mm	2
2	84010432B	Réglage culbeteur fermature 2.30 mm	2
2	84010442B	Réglage culbeteur fermature 2.35 mm	2
2	84010452B	Réglage culbeteur fermature 2.40 mm	2
2	84010462B	Réglage culbeteur fermature 2.45 mm	2
2	84010472B	Réglage culbeteur fermature 2.50 mm	2
2	84010482B	Réglage culbeteur fermature 2.55 mm	2
2	84010492B	Réglage culbeteur fermature 2.60 mm	2
2	84010502B	Réglage culbeteur fermature 2.65 mm	2
2	84010512B	Réglage culbeteur fermature 2.70 mm	2
2	84010522B	Réglage culbeteur fermature 2.75 mm	2
2	84010532B	Réglage culbeteur fermature 2.80 mm	2
2	84010542B	Réglage culbeteur fermature 2.85 mm	2
2	84010552B	Réglage culbeteur fermature 2.90 mm	2
2	84010562B	Réglage culbeteur fermature 2.95 mm	2
2	84010572B	Réglage culbeteur fermature 3.00 mm	2
2	84010582B	Réglage culbeteur fermature 3.05 mm	2
2	84010592B	Réglage culbeteur fermature 3.10 mm	2
2	84010602B	Réglage culbeteur fermature 3.15 mm	2
2	84010612B	Réglage culbeteur fermature 3.20 mm	2
2	84010622B	Réglage culbeteur fermature 3.25 mm	2
2	84010632B	Réglage culbeteur fermature 3.30 mm	2
2	84010642B	Réglage culbeteur fermature 3.35 mm	2
2	84010652B	Réglage culbeteur fermature 3.40 mm	2
2	84010662B	Réglage culbeteur fermature 3.45 mm	2
2	84010672B	Réglage culbeteur fermature 3.50 mm	2
2	84010682B	Réglage culbeteur fermature 3.55 mm	2
2	84010692B	Réglage culbeteur fermature 3.60 mm	2
2	84010702B	Réglage culbeteur fermature 3.65 mm	2
2	84010712B	Réglage culbeteur fermature 3.70 mm	2
2	84010722B	Réglage culbeteur fermature 3.75 mm	2
2	84010732B	Réglage culbeteur fermature 3.80 mm	2
2	84010742B	Réglage culbeteur fermature 3.85 mm	2
2	84010752B	Réglage culbeteur fermature 3.90 mm	2
2	84010762B	Réglage culbeteur fermature 3.95 mm	2
2	84010772B	Réglage culbeteur fermature 4.00 mm	2
2	84010782B	Réglage culbeteur fermature 4.05 mm	2
2	84010792B	Réglage culbeteur fermature 4.10 mm	2
2	84010802B	Réglage culbeteur fermature 4.15 mm	2
2	84010812B	Réglage culbeteur fermature 4.20 mm	2
2	84010822B	Réglage culbeteur fermature 4.25 mm	2
2	84010832B	Réglage culbeteur fermature 4.30 mm	2
2	84010842B	Réglage culbeteur fermature 4.35 mm	2
2	84010852B	Réglage culbeteur fermature 4.40 mm	2
2	84010862B	Réglage culbeteur fermature 4.45 mm	2
2	84010872B	Réglage culbeteur fermature 4.50 mm	2
3	84011971BA	Réglage culbeteur fermature 5.05 mm	2
3	84011971BB	Réglage culbeteur fermature 5.10 mm	2
3	84011971BC	Réglage culbeteur fermature 5.15 mm	2
3	84011971BD	Réglage culbeteur fermature 5.20 mm	2
3	84011971BE	Réglage culbeteur fermature 5.25 mm	2
3	84011971BF	Réglage culbeteur fermature 5.30 mm	2
3	84011971BG	Réglage culbeteur fermature 5.35 mm	2
3	84011971BH	Réglage culbeteur fermature 5.40 mm	2
3	84011971BJ	Réglage culbeteur fermature 5.45 mm	2
3	84011971BK	Réglage culbeteur fermature 5.50 mm	2
3	84011971BL	Réglage culbeteur fermature 5.55 mm	2
3	84011971BM	Réglage culbeteur fermature 5.60 mm	2
3	84011971BN	Réglage culbeteur fermature 5.65 mm	2
3	84011971BP	Réglage culbeteur fermature 5.70 mm	2
3	84011971BQ	Réglage culbeteur fermature 5.75 mm	2
3	84011971BR	Réglage culbeteur fermature 5.80 mm	2
3	84011971BS	Réglage culbeteur fermature 5.85 mm	2
3	84011971BT	Réglage culbeteur fermature 5.90 mm	2
3	84011971BU	Réglage culbeteur fermature 5.95 mm	2
3	84011971BV	Réglage culbeteur fermature 6.00 mm	2
4	30123461L	Culasse horizontale	1
5	84510061A	Jeu Demi-Cones	2
6	86050061A	Goupille M5X10	4
7	77914211A	Vis tef M8X32	8
8	88640881A	Joint torique 26.64X2.62	1
9	66910011E	Demi bague	4
10	76410871A	Bague D'Etencheite Guide-Soupape	4
11	30310671AA	Guide-Soupape majore 0,03 mm	2
11	30310671AB	Guide-Soupape majore 0,06 mm	2
11	30310671AC	Guide-Soupape majore 0,09 mm	2
12	71319271A	Entretoise	2
13	79915231A	Ressort retour soupape D'Echappement ga	1
14	20910751A	Culbuteur fermature gauche	2
15	20810381A	Culbuteur ouverture	4
16	77150628B	Vis tcei M6X10	2
17	85240261A	Rosette	2
18	87350251A	Bouchon	2
19	20910741A	Culbuteur fermature droit	2
20	79915221A	Ressort retour soupape D'Echappement dr	1
21	21111051A	Soupape dechappement	2
22	304A0931A	Siège soupape D'Echappement	2
23	82114041A	Axe culbuteur ouverture long	1
24	78010511C	Bouchon	4
25	85250261B	Joint	4
26	82113361A	Axe culbuteur ouverture court	1
27	82113371B	Axe culbuteur fermature	4
28	71319281A	Entretoise	2
29	79915211A	Ressort retour soupape D'Aspiration gau	1
30	21011061A	Soupape admission	2
31	304A0921A	Siège soupape admissiom	2
32	66810491A	Goulotte	1
33	79915201A	Ressort retour soupape D'Aspiration dro	1
34	82716021A	Plaque arrêt	1
35	77917231A	Vis special	1
36	30310691AA	Guide-Soupape D'Aspiration +0,03 mm	2
36	30310691AB	Guide-Soupape D'Aspiration +0,06 mm	2
36	30310691AC	Guide-Soupape D'Aspiration +0,09 mm	2
37	84011961AA	Registro bilanciere apertura 1.50 mm	2
37	84011961AB	Registro bilanciere apertura 1.55 mm	2
37	84011961AC	Registro bilanciere apertura 1.60 mm	2
37	84011961AD	Registro bilanciere apertura 1.65 mm	2
37	84011961AE	Registro bilanciere apertura 1.70 mm	2
37	84011961AF	Registro bilanciere apertura 1.75 mm	2
37	84011961AG	Réglage culbeteur ouverture 1.80 mm	2
37	84011961AH	Réglage culbeteur ouverture 1.85 mm	2
37	84011961AJ	Réglage culbeteur ouverture 1.90 mm	2
37	84011961AK	Réglage culbeteur ouverture 1.95 mm	2
37	84011961AL	Réglage culbeteur ouverture 2.00 mm	2
37	84011961AM	Réglage culbeteur ouverture 2.05 mm	2
37	84011961AN	Réglage culbeteur ouverture 2.10 mm	2
37	84011961AP	Réglage culbeteur ouverture 2.15 mm	2
37	84011961AQ	Réglage culbeteur ouverture 2.20 mm	2
37	84011961AR	Réglage culbeteur ouverture 2.25 mm	2
37	84011961AS	Réglage culbeteur ouverture 2.30 mm	2
37	84011961AT	Réglage culbeteur ouverture 2.35 mm	2
37	84011961AU	Réglage culbeteur ouverture 2.40 mm	2
37	84011961AV	Réglage culbeteur ouverture 2.45 mm	2
37	84011961AW	Réglage culbeteur ouverture 2.50 mm	2

—
