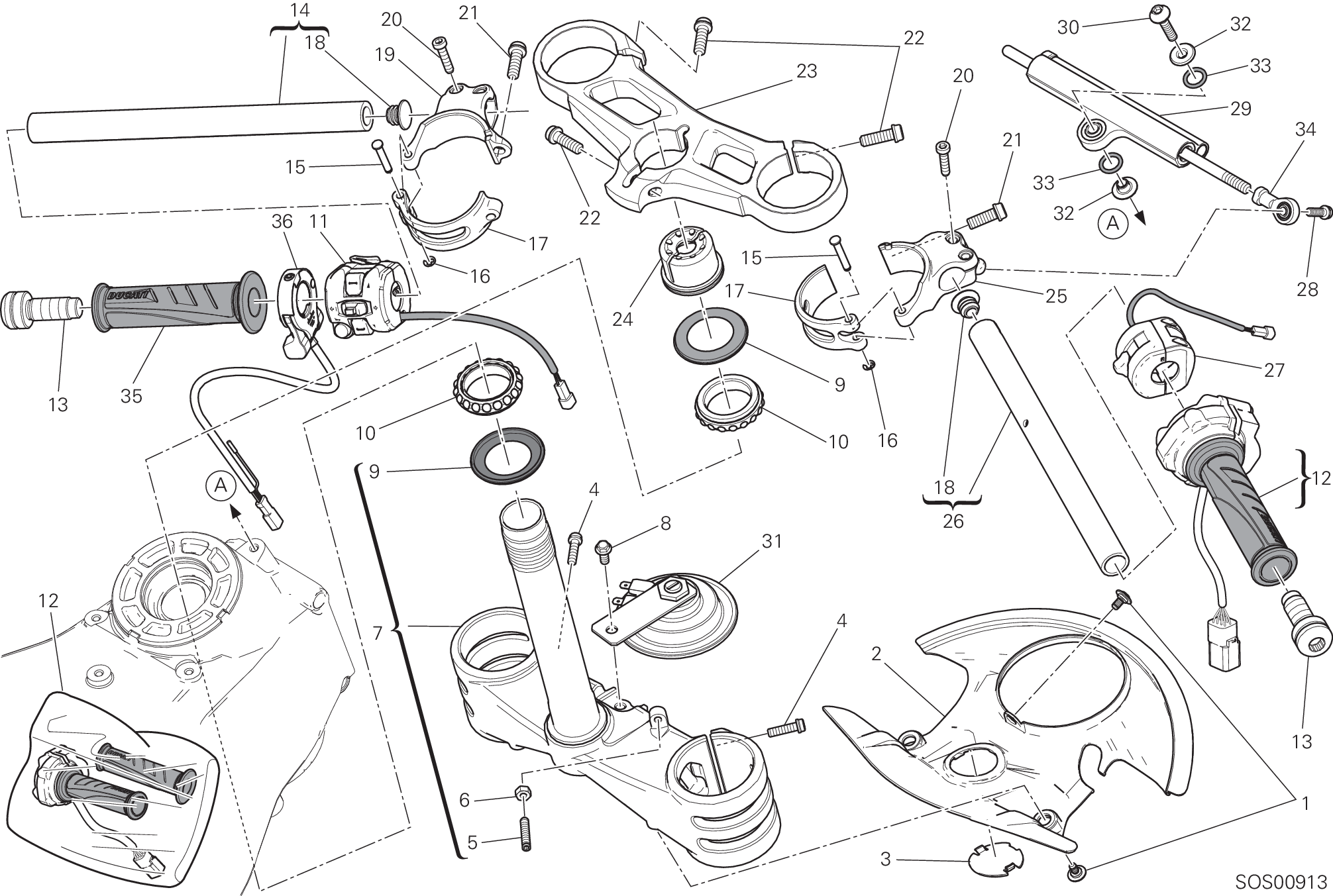

36 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77211251B | Vis M5X9 | 3 |
| 2 | 46014971B | Bavette Garde-Boue | 1 |
| 3 | 87210722A | Bouchon | 1 |
| 4 | 77156688B | Vis tceif | 6 |
| 5 | 77912981A | Vis special | 2 |
| 6 | 74750031A | Écrou M6 | 2 |
| 7 | 342P0681BA | Base di sterzo | 1 |
| 8 | 77211341A | Vis | 1 |
| 9 | 93010041B | Bague étanchéité | 2 |
| 10 | 70241232A | Roulements direction ntn Sf07A17P | 2 |
| 11 | 65110132A | Commutateur gauche | 1 |
| 12 | 66020011B | Contrôle gaz | 1 |
| 13 | 15310121A | Contrepoids | 2 |
| 14 | 875P2184AA | Tube Demi-Guidon gauche | 1 |
| 15 | 82118481AA | Pivot | 2 |
| 16 | 88450021A | Anneau arrêt | 2 |
| 17 | 36012762AA | Etau arrière | 2 |
| 18 | 87210481A | Bouchon | 2 |
| 19 | 36013001AA | Etau avant gauche | 1 |
| 20 | 77354888B | Vis | 4 |
| 21 | 77157248B | Vis tceif M8X22 | 2 |
| 22 | 77157258B | Vis tceif M8X25 | 3 |
| 23 | 34111121AA | Tête de direction | 1 |
| 24 | 70310601BA | Embout | 1 |
| 25 | 36012151AA | Etau avant droit | 1 |
| 26 | 875P1741BA | Tube Demi-Guidon droit | 1 |
| 27 | 65010094I | Commutateur droit | 1 |
| 28 | 77156678B | Vis tceif M6X20 | 1 |
| 29 | 36420112A | Amortisseur de direction | 1 |
| 30 | 77917391BA | Vis special | 1 |
| 31 | 51640011AB | Avertisseur sonore | 1 |
| 32 | 71319961CA | Entretoise | 2 |
| 33 | 88641061A | Joint torique 12.42X1.78 | 2 |
| 34 | 84820112AA | Joint à rotule | 1 |
| 35 | 36140161A | Poignée gauche | 1 |
| 36 | 65140201B | Commutateur gauche | 1 |
